Заказные изделия >> Печатные платы

Оборудование для мелкосерийного SMD монтажа печатных плат

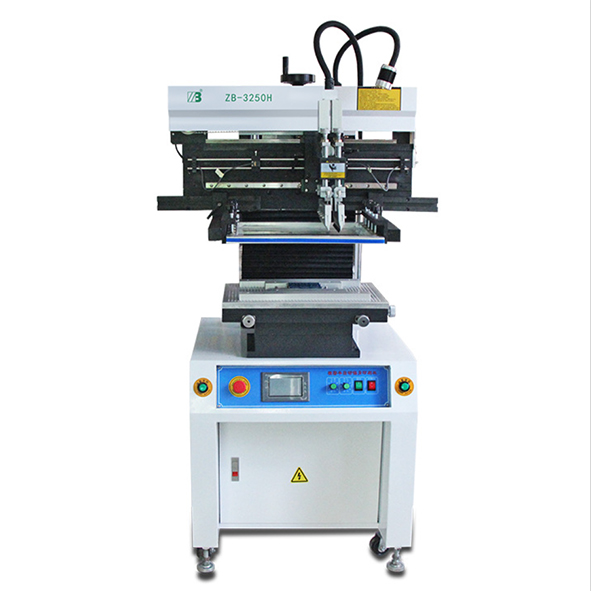

ZB-3250LY: полуавтоматический принтер для нанесения паяльной пасты

Можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 251221



Параметры:

Мощность: 100 вт
Габаритные размеры: 850x750x1650 мм
Напряжение питания: 220V AC 50/60Hz

На принтер ZB-3250LY устанавливается лазерный рамочный монтажный трафарет (stencil), на который наносится порция паяльной пасты. При запуске устройства верхняя плита с закрепленным на ней трафаретом опускается на печатную плату, и паяльная паста втирается двумя лопатками (ракелями) в отверстия трафарета (апертуры). Для безопасности оператора во время работы старт осуществляется при одновременном нажатии двух кнопок обеими руками по разные стороны устройства.

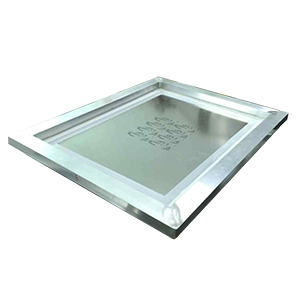

Лазерный рамочный монтажный трафарет под проект заказчика.

Лазерные рамочные монтажные трафареты можно заказать у нас по низкой  цене, срок поставки 1-2 рабочих недели.

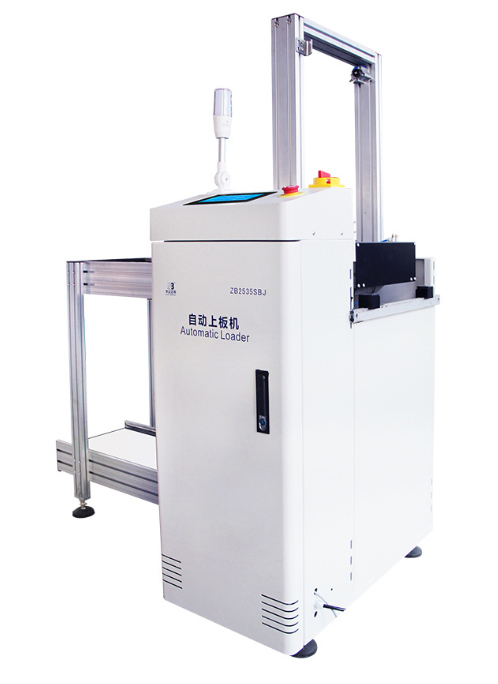

ZB2532SBJ: устройство для загрузки плат

Можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 252005



Параметры:

Мощность: 200 вт
Габаритные размеры: 1340x790x1200 мм
Напряжение питания: 220V AC 50/60Hz

Устройство загрузки плат ZB2532SBJ предназначено для автоматической подачи плат в линию, чтобы сократить время ее простоя.

Платы укладывают в кассеты ZB-SMS-06A-03G, которые ставят на нижнюю полку устройства загрузки.

Подача плат происходит автоматически по команде со следующего устройства, когда оно освобождается от предыдущей платы.

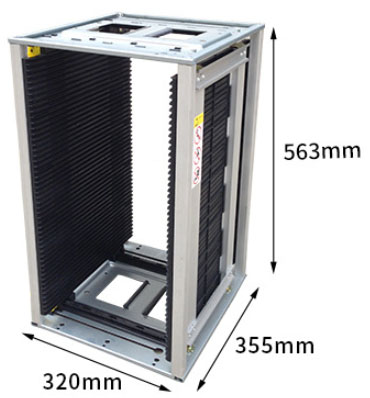

ZB-SMS-06A-03G кассета для плат на 25 направляющих.

Кассеты для плат ZB-SMS-06A-03G можно заказать у нас по низкой цене, срок поставки 3-4 рабочих недели.

Код товара 252007

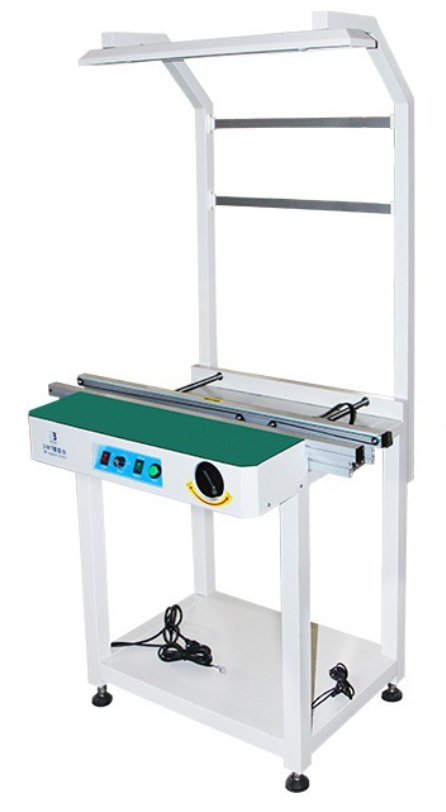

ZBJBT-350-0.5M: стол транспортный c подсветкой (рабочая длина 0,5м)


Параметры:

Мощность: 75 вт
Габаритные размеры: 500x670x880 мм
Напряжение питания: 220V AC 50/60Hz

Стол транспортный ZBJBT-350-0.5M c подсветкой для печатных плат имеет регулировку ширины платы, датчики присутствия платы, а также подстветку рабочей поверхности.

Стол транспортный ZBJBT-350-0.5M c подсветкой для печатных плат можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 251222

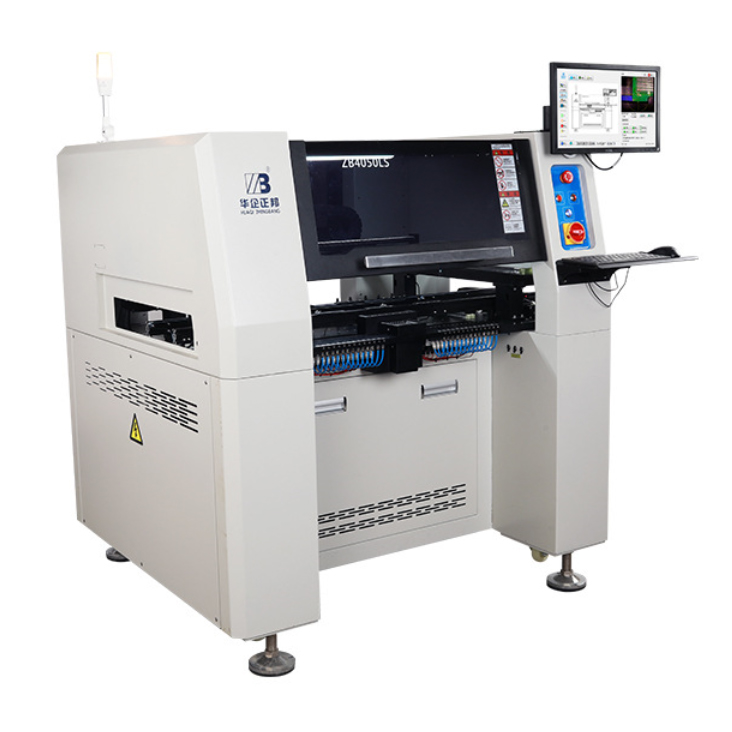

ZB4050LY: автоматический универсальный установщик SMD компонентов (6 вакуумных головок)

Код товара 251230

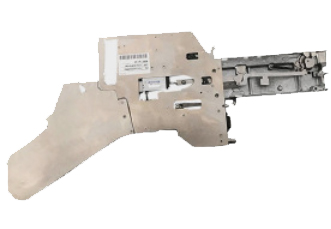

Питатели (фидеры) катушечные YAMAHA можно заказать у нас по низкой цене со сроком поставки 2-3 рабочих недели:

Код
товара
Наименование Описание Описание
251480 TPJFD-8/2-YMH для катушек 8x2 мм
251481 TPJFD-8/4-YMH для катушек 8x4 мм
251482 TPJFD-12-YMH для катушек 12 мм
251483 TPJFD-16-YMH для катушек 16 мм
251484 TPJFD-24-YMH для катушек 24 мм
251485 TPJFD-32-YMH для катушек 32 мм

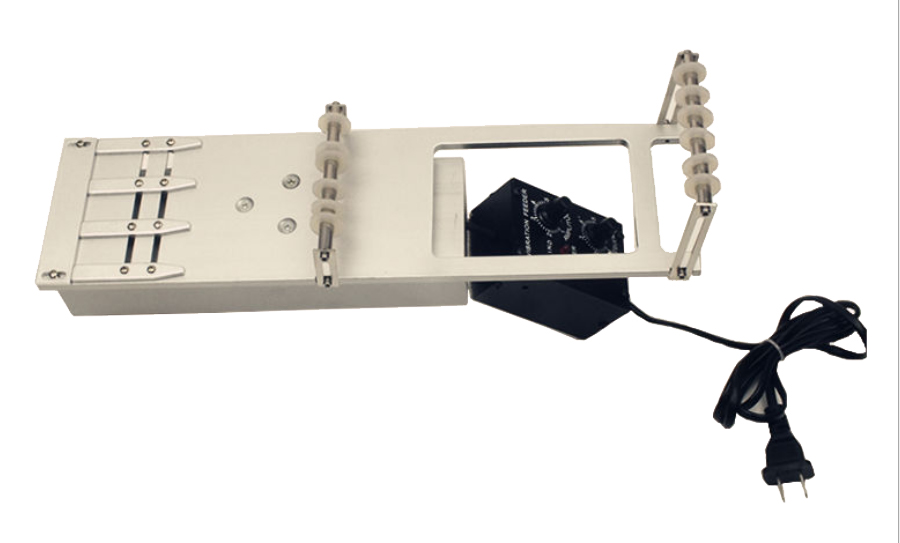

253992 NSTAR-828 настраиваемый вибрационый фидер для пеналов различной ширины (на 3 слота)





Параметры:

Мощность: 1200 вт
Габаритные размеры: 1335x1200x1390 мм
Напряжение питания: 220V AC 50/60Hz

Скорость установки до 10000 компонентов в час.

Автоматический универсальный установщик SMD компонентов ZB4050LY имеет 6 вакуумных головок и 52 гнезда для 8-мм катушечных питателей (фидеров), в которые можно установить питатели для компонентов в катушках 8мм, 12мм, 16мм, 24мм, 32мм, 54мм и др., а также вибропиталели для компонентов в пеналах. Также в установщик ZB4050LY можно поместить компоненты в паллетах.

Установщик компонентов ZB4050LY можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 251230

Вакуумные головки (всасывающее сопла) можно заказать у нас по низкой цене со сроком поставки 2-3 рабочих недели:

Код
товара
Наименование Описание
251379 JUKI-500 D=1,0x0,5мм; d=2x0,4мм
251380 JUKI-501 D=0,7x0,4мм; d=Ø0,25мм
251381 JUKI-502 D=Ø0,7мм; d=Ø0,4мм
251382 JUKI-503 D=Ø0,1мм; d=Ø0,6мм
251383 JUKI-504 D=Ø1,5мм; d=Ø1,0мм
251384 JUKI-505 D=Ø3,5мм; d=Ø1,7мм
251385 JUKI-506 D=Ø5,0мм; d=Ø3,2мм
251386 JUKI-507 D=Ø8,5мм; d=Ø5,0мм
251387 JUKI-508 D=Ø9,5мм; d=Ø8,0мм

Наконечники для вакуумных головок можно заказать у нас по низкой цене со сроком поставки 2-3 рабочих недели:

Код
товара
Наименование Описание
254060 JUKI-500-NW для сопла JUKI-500
254061 JUKI-501-NW для сопла JUKI-501
254062 JUKI-502-NW для сопла JUKI-502
254063 JUKI-503-NW для сопла JUKI-503
254064 JUKI-504-NW для сопла JUKI-504
254065 JUKI-505-NW для сопла JUKI-505
254066 JUKI-506-NW для сопла JUKI-506
254067 JUKI-507-NW для сопла JUKI-507
254068 JUKI-508-NW для сопла JUKI-508

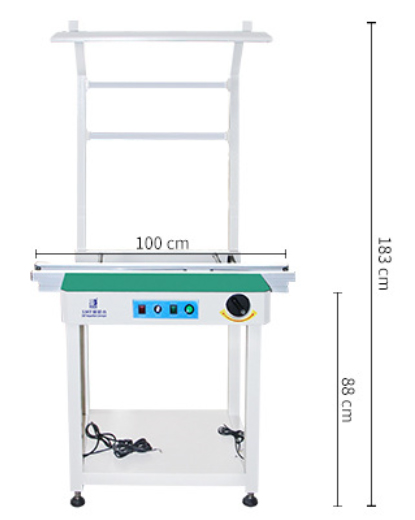

ZBJBT-350-1.0M: стол транспортный c подсветкой (рабочая длина 1,0м)


Параметры:

Мощность: 75 вт
Габаритные размеры: 1000x670x880 мм
Напряжение питания: 220V AC 50/60Hz

Стол транспортный ZBJBT-350-1.0M c подсветкой для печатных плат имеет регулировку ширины платы, датчики присутствия платы, а также подстветку рабочей поверхности. Отличие от предыдущего стола состоит в увеличенной длине, что позволяет оператору осуществлять визуальный контроль платы перед ее загрузкой в печь.

Стол транспортный ZBJBT-350-1.0M c подсветкой для печатных плат можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 251223

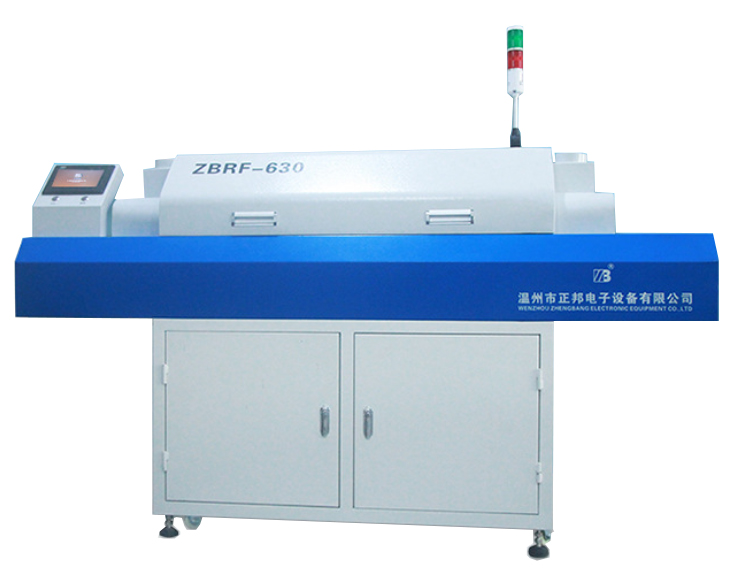

ZBRF630: печь для пайки SMD компонентов методом оплавления паяльной пасты


Параметры:

Мощность: 9000/3000 вт
Габаритные размеры: 2100x680x1200 мм
Напряжение питания: 380V AC 50/60Hz

Печь ZBRF630 имеет три зоны нагрева мощностью по 3000/1000 вт каждая, что вполне достаточно для не слишком сложных плат. В режиме разогрева печь включатеся на полную мощность, а в процессе работы можщность уменьщается в три раза. Скорость транспортера регулируется, прилизительное время прохождения платы внутри печи составляет около 2 минут.

Печь ZBRF630 можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 251042

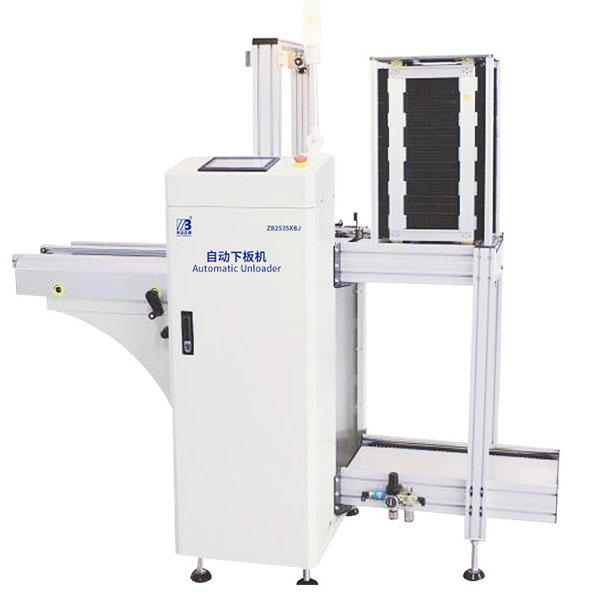

ZB2535XBJ: устройство для выгрузки плат

Устройство выгрузки плат ZB2535XBJ можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 252316



Параметры:

Мощность: 200 вт
Габаритные размеры: 1650x790x1200 мм
Напряжение питания: 220V AC 50/60Hz

Устройство выгрузки плат ZB2535XBJ предназначено для автоматической подачи плат в кассету ZB-SMS-06A-03G.

Платы поступают в кассеты ZB-SMS-06A-03G, которые снимают с устройства выгрузки, затем они передаются на выводной монтаж.



ZB-SMS-06A-03G кассета для плат.

Кассеты для плат ZB-SMS-06A-03G можно заказать у нас по низкой цене, срок поставки 3-4 рабочих недели.

Код товара 252007



Вспомогательное оборудоваине для линии монтажа плат

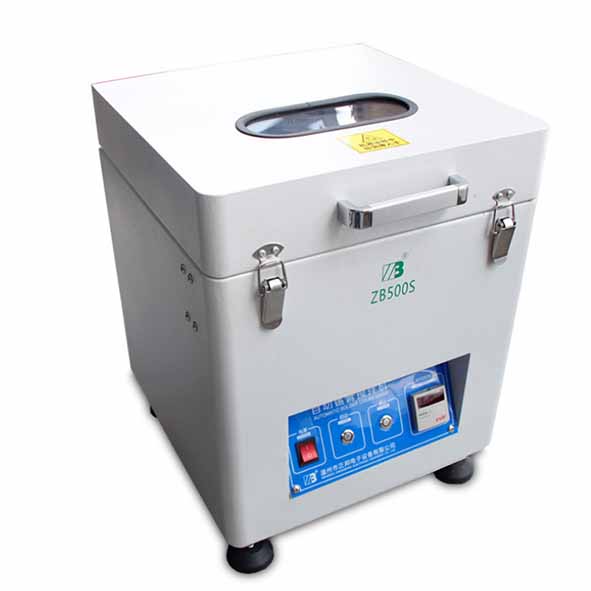

ZB500S: устройство для перемешивания паяльной пасты


Параметры:

Мощность: 60 вт
Габаритные размеры: 400x400x500 мм
Напряжение питания: 220V AC 50/60Hz

Устройство ZB500S предначено для перемешивания и разогрева паяльной пасты перед ее нанесением в принтер. Паста в банке раскручивается на центрифуге, перемешивается и при этом разогревается за счет внутреннего трения до более текучего состояния в течение 15 минут.

Устройство для перемешивания и разогрева паяльной пасты ZB500S можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 252755

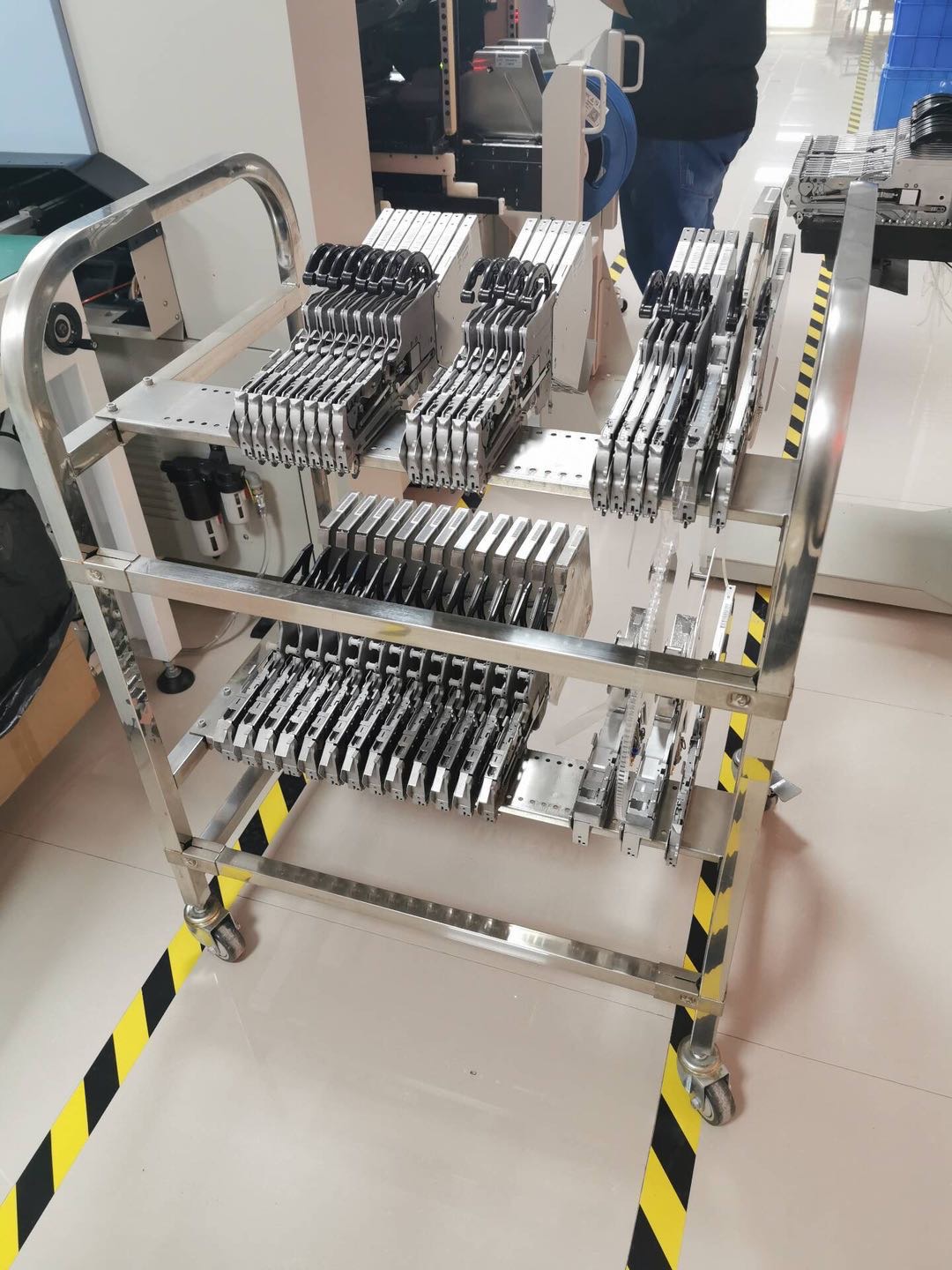

YV Assembly type: тележка для питателей (фидеров)


Параметры:

Габаритные размеры: 800x600x1000 мм

Материал:

сталь нержавеющая

Тележка для питателей (фидеров) YV Assembly type предназначена для хранения и перемещения по монажному участку нескольких десятков питателей различных типов. Позволяет поместить в два яруса по 40 штук 8-мм питателей, всего 80 штук.

Тележки для питателей (фидеров) YV Assembly type можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 252287

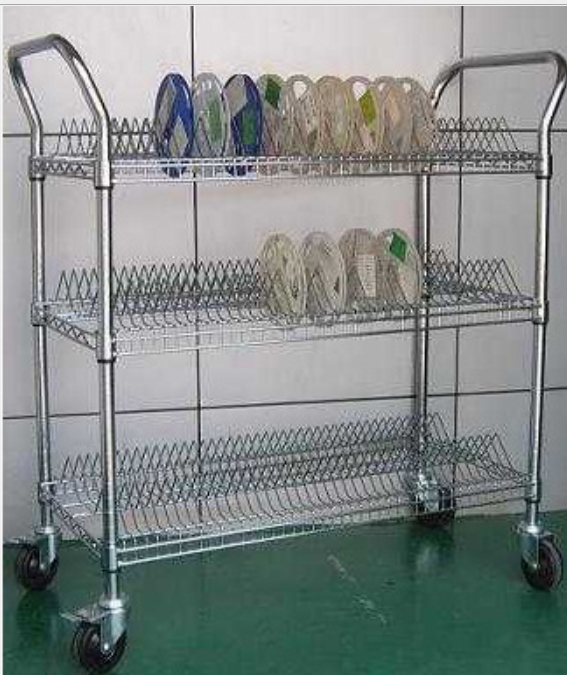

BLTFC-1350x450: тележка для компонентов


Параметры:

Габаритные размеры: 1350x450x1050 мм

Материал:

сталь нержавеющая

Тележка BLTFC-1350x450 для компонентов в катушках предназначена для хранения и перемещения по монажному участку. Позволяет поместить в три яруса по 112 штук катушке, всего 336 штук.

Тележки для компонентов BLTFC-1350x450 можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 252995


Оборудование для монтажа опытных образцов или небольших тиражей плат

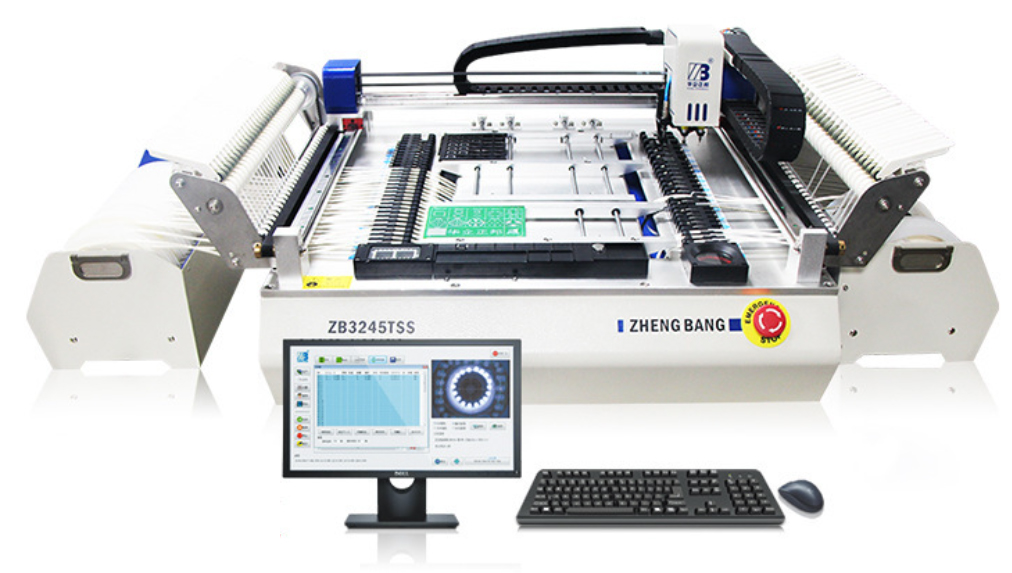

ZB3245TSS: настольный 2-х головый установщик SMD компонентов c компрессором


Параметры:

Мощность: 230 вт
Габаритные размеры: 990x730x385 мм
Напряжение питания: 220V AC 50/60Hz

Настольный 2-х головый установщик SMD компонентов ZB3245TSS c компрессором имеет 2 вакуумные головки. Компоненты в катушках устанавливают в две кассеты, расположенные по сторонам установщика. Каждая кассета позволяет поместить по 30 катушек, всего 60 катушек. Также в установщик ZB3245TSS можно поместить компоненты в паллетах.

Настольный 2-х головый установщик SMD компонентов ZB3245TSS можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 251041

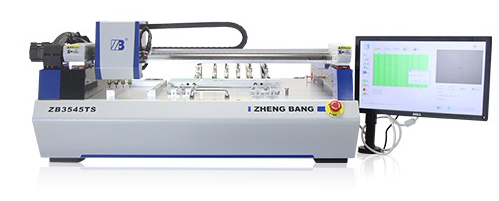

ZB3545TP: настольный 4-х головый установщик SMD компонентов c компрессором


Параметры:

Мощность: 230 вт
Габаритные размеры: 990x730x385 мм
Напряжение питания: 220V AC 50/60Hz

Настольный 4-х головый установщик SMD компонентов ZB3545TP c компрессором имеет 2 вакуумные головки. Компоненты в катушках утанавливаются в питатели (фидеры), расположенные сзади установщика. Имеется 36 гнезд для 8-мм катушечных питателей (фидеров), в которые можно установить питатели для компонентов в катушках 8мм, 12мм, 16мм, 24мм, 32мм, 54мм и др., а также вибропиталели для компонентов в пеналах. Также в установщик ZB3545TP можно установить компоненты в паллетах.

Настольный 4-х головый установщик SMD компонентов ZB3545TP можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 252112

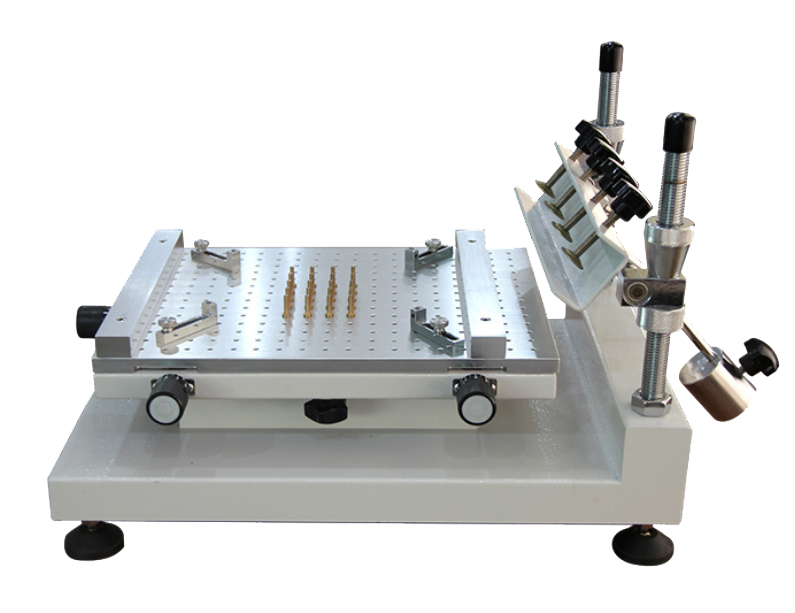

ZB3040H: настольное ручное приспособление для нанесения паяльной пасты через трафарет


Параметры:

Габаритные размеры: 540x380x390 мм

Материал:

Настольное ручное приспособление для нанесения паяльной пасты через трафарет ZB3040H предназначено для нанесения паяльной пасты на платы с помощью ручной лопатки (ракеля).

Настольное ручное приспособление для нанесения паяльной пасты через трафарет ZB3040H можно заказать у нас по низкой цене, срок поставки 6-8 рабочих недель.

Код товара 251040
