Буквенно-цифровая маркировка термисторов
На упаковку термисторов наносится маркировка, состоящая из двух, трех или четырех цифр и буквы. Буква играет роль запятой и одновременно обозначает, в каких единицах измеряется номинал резистора: R - в омах; К - в килоомах; М - в мегаомах. Примеры обозначения приведены в табл. 1.
|
Таблица 1. Обозначение номиналов термисторов 5% ряда E24
| Сопротивление |
Обозначение |
Сопротивление |
Обозначение |
| 10 Ом |
10R |
10 кОм |
10К |
100 Ом |
100R |
150 кОм |
М15 |
1 кОм |
1К0 |
1 МОм |
1М0 |
Таблица 2. Обозначение номиналов термисторов 1% ряда E96
| Сопротивление |
Обозначение |
Сопротивление |
Обозначение |
| 10 Ом |
10R0 |
10 кОм |
10К0 |
100 Ом |
100R0 |
150 кОм |
М150 |
1 кОм |
1К00 |
1 МОм |
1М00 |
Допуск резисторов по одной из наиболее распространенных систем обозначений BS 1852 (British Standard 1852), обозначается буквой после обозначения номинала резистора (табл. 3).
Таблица 3. Обозначение допусков резисторов
| Буква |
F |
G |
H |
J |
Допуск, ±% |
1 |
2 |
3 |
5 |
Примеры: 1K00F соответствует номиналу 1 кОм ±1%;
K10J соответствует номиналу 100 Ом ±5%. |

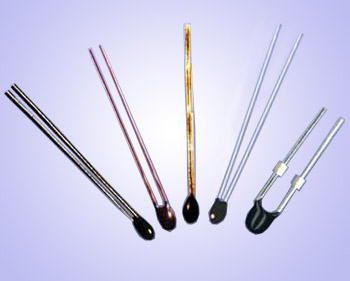

NTC термисторы серии MF52 представляют собой резисторы с отрицательным коэффициентом сопротивления, т.е. при увеличении температуры окружающей среды сопротивление термистора уменьшается. Являются аналогами NTC термисторов серии SCK.
NTC термисторы серии MF52 имеют форму бусинки и покрыты эпоксидной смолой.
Небольшие размеры NTC термисторов серии MF52 возможны благодаря новым материалам и методам производства.
Небольшие размеры NTC термисторов серии MF52 обеспечивают близость к допускам и быстрый отклик на изменение температуры.
NTC термисторы серии MF52 доступны с пятью вариантами выводов со стандартной длиной или изготовленной на заказ.
NTC термисторы серии MF52 поставляются со склада в Москве и под заказ с фабрики. Условия поставки уточняйте у менеджеров.
Характеристики
* высокая точность
* малые размеры, быстрая реакция
* устойчивая работа в течение длительного времени
* Хорошее качество согласованности и обмена
* Широкий ассортимент, отличное отношение цена/качество
Применение
* Кондиционеры воздуха
* Нагревательные приборы
* Электрические термометры
* Датчики уровня жидкости
* Автомобильная электрика
* Аккумуляторы мобильных телефонов
Система обозначений:
| MF52 |
A |
103 |
F |
XXXX |
| 1 |
2 |
3 |
4 |
5 |
1) Серия:
MF52
2) Выводы:

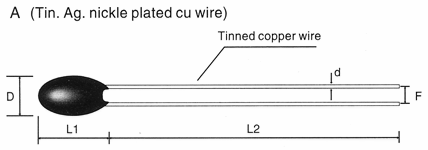

A: луженые медные выводы

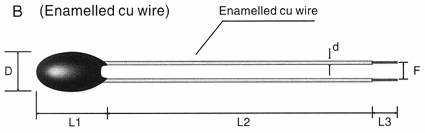

B: эмалированные медные выводы

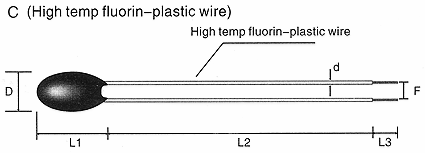

С: фторопластовая изоляция выводов

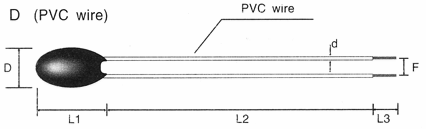

D: полихлорвиниловая изоляция выводов

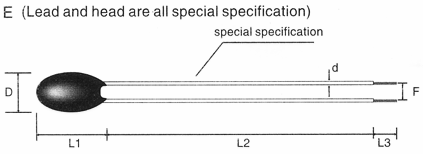

E: заказная изоляция выводов

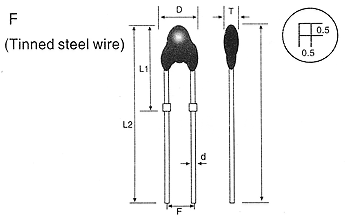

F: луженые стальные выводы
3) Номинальное сопротивление:
103: 10 кОм
4) Допуск:
F: ±1%
G: ±2%
H: ±3%
J: ±5%
5) Коэффициент B:
XXXX
|
