Фотопрерыватели

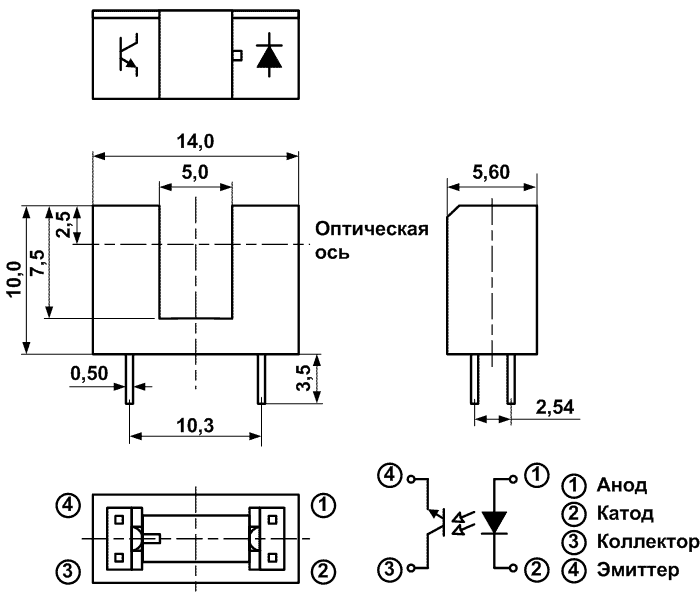

PTIR-801F

Абсолютные предельные параметры (при Ta=25°C)

Вход
Рассеиваемая мощность	Pd	75	мВт
Обратное напряжение	V_R	5	В
Прямой ток	I_F	50	мA
Пиковый прямой ток (tw=100 мкс.T=10 мс)	I_FP	1	A
Выход
Мощность рассеяния коллектора	P_C	100	мВт
Ток коллектора	I_C	20	мA
Напряжение коллектор-эмиттер	V_CEO	30	В
Напряжение эмиттер-коллектор	V_ECO	4,5	В

Рабочая температура	Topr	-25...+85	°C
Температура хранения	Tstg	-40...+85	°C
Температура пайки (t=5 сек)	Tsol	260	°C

Электрические оптические характеристики (при Ta=25°C)

Параметр	Символ	Условие	Min.	Тип.	Max.	Ед.
Вход
Прямое напряжение	V_F	I_F=20мА		1,2	1,5	мВ
Обратный ток	I_R	V_R=5В		-	10	мкА
Выход
Темновой ток	I_D	V_CE=10В		-	100	нА
Длина волны при пиковой чувствительности	lp	I_F=10мА	-	940	-	нм
Напряжение насыщения коллектор-эмиттер	V_CE(sat)	I_C=0,25мA I_F=10мA	-	-	0,4	B
Световой ток	I_L	V_CE=5В I_F=20мA	0,5	-	5	мА
Скорость
Время нарастания Время спада	T_R T_F	I_FP=20мA V_CE=5В R_L=1000 Ом		20 20		мкс мкс
