Кварцевые изделия / Кварцевые генераторы / PXO /

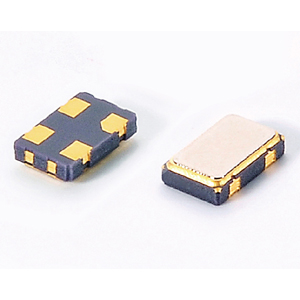

OSC-SMD3225

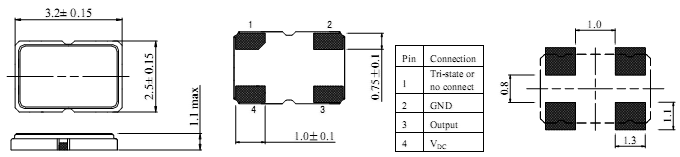

4 контактные площадки Version 3,2x2,5 мм


Параметры Спецификация
Диапазон частот 1~80МГц
Напряжение питания 1,8V, 2,5V, 2,8V, 3,3V, 5,0V
Входной ток См. ниже
Стабильность частоты Overall ±20ppm...±50ppm
Диапазон рабочих температур -10...+60°C--40...+85°C
Диапазон рабочих температур -55...+125°C
Output Load HCMOS/TTL (15pF~30pF/10TTL)
Symmetry 45% ~ 55% тип. (40% ~ 60% макс.) при 0,5xVdc
Время запуска 10mS макс.
Функция включения / выключения O/E или E/D

Зависимость стабильности частоты от температуры
Диапазон
рабочих
температур
Стабильность частоты
±20ppm ±25ppm ±30ppm ±50ppm
-10...+60°C
-20...+70°C
-40...+85°C
● стандартно; ○ возможно при большом оптовом заказе

Время нарастания и спада макс.
Частота Время нарастания и спада Примечания
1-9,9МГц 6nS макс. время нарастания: 0,1 Vdc ~ 0,9 Vdc
время спада: 0,9 Vdc ~ 0,1 Vdc
10,0-39,9МГц 5nS макс.
40,0-80,9МГц 4nS макс.

Входной ток
Vdc=3,3V Vdc=1,8V
15pF load 30pF load 15pF load 30pF load
1,0 ~ 19,9 МГц 4 mA 1,0 ~ 19,9 МГц 6 mA 1,0 ~ 19,9 МГц 2 mA 1,0 ~ 19,9 МГц 6 mA
20,0 ~ 39,9 МГц 7 mA 20,0 ~ 39,9 МГц 13 mA 20,0 ~ 39,9 МГц 3 mA 20,0 ~ 29,9 МГц 10 mA
40,0 ~ 59,9 МГц 19 mA 40,0 ~ 49,9 МГц 24 mA 40,0 ~ 59,9 МГц 10 mA 30,0 ~ 40,0 МГц 12 mA
60,0 ~ 79,9 МГц 24 mA 50,0 ~ 60,0 МГц 35 mA 60,0 ~ 80,0 МГц 12 mA

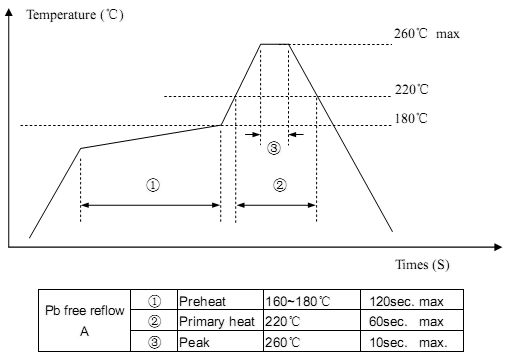

Профиль пайки
