TCXO-SMD3225
Термокомпенсированный кристаллический осциллятор для систем навигации
FTO321S
| Параметры |
Спецификация |
| Диапазон частот |
16,3676МГц /16,369МГц
/ 24,5535МГц |
| Напряжение питания |
2,3~3,7V |
| Форма выходного сигнала |
Обрезанные синусоиды |
| Выходной уровень |
0,8 Vp-p |
| Входной ток |
1,5 mA макс. |
| Диапазон рабочих температур |
-30...+85°C |
| Диапазон рабочих температур |
-40...+85°C |
| |
|
| Стабильность частоты |
|
| vs. Temperature |
±0,5ppm макс.
Относится к средней точке между мин. и макс. частотой |
| vs. Напряжение питания |
±0,1ppm макс. / Vcc±5% |
| vs. Load |
±0,2ppm макс. / 10KΩ / 10pF±10% |
| vs. Aging |
±1,0ppm макс. / 1 Year |
| Допустимое отклонение частоты |
±2,0ppm макс. / 25°C, После пайки |
| Частотный спад |
±0,1ppm/°C / -20~+70°C |
| |
|
| Фазовый шум |
-50 dBc/Hz макс. / 1 Hz offset
-80 dBc/Hz макс. / 10 Hz offset
-105 dBc/Hz макс. / 100 Hz offset
-125 dBc/Hz макс. / 1K Hz offset
-140 dBc/Hz макс. / 10K Hz offset |
Система обозначений:
| F |
TO |
24,5535 |
B |
A |
C |
3 |
SM3S |
| |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
| 1 |
TO: TCXO |
| 2 |
Частота |
| 3 |
Допустимое отклонение частоты:
A=1,0ppm
B=2,0ppm
C=5,0ppm |
| 4 |
Стабильность частоты:
A=0,5ppm |
| 5 |
Диапазон температур:
A=-10~+70°C
B=-20~+80°C
C=-30~+85°C |
| 6 |
Входное напряжение:
3=2,3~3,7V |
| 7 |
Упаковка:
SM3S=SMD3225 |

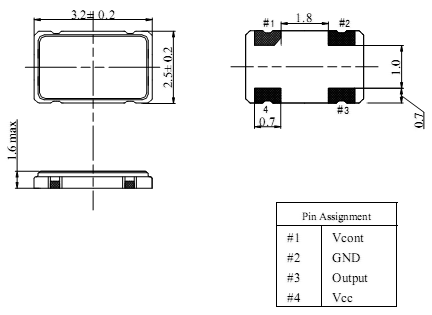

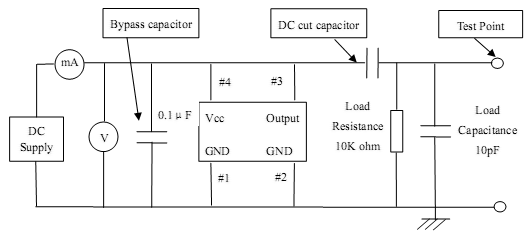

Испытательная цепь
|
|
|
|
