| Кварцевые изделия / Кварцевые генераторы / TCXO/VCTCXO / |
VCTCXO-SMD3225
VCTCXO для мобильных телефонов
FVTO321S / FVTO531S Тип
| Параметры |
Спецификация |
| Диапазон частот |
13МГц / 19,2МГц /
26МГц |
| Напряжение питания |
2,4~3,0V |
| Контрольное напряжение |
0~Vcc |
| Форма выходного сигнала |
Обрезанные синусоиды |
| Выходной уровень |
0,8 Vp-p |
| Входной ток |
1,5 mA макс. |
| Диапазон рабочих температур |
-30...+75°C |
| Диапазон рабочих температур |
-40...+85°C |
| Регулировка частоты |
+10...+20ppm / Vcont+1,0V
-10...-20ppm /
Vcont-1,0V
Referenced-Vcont=1,1V |
| Допустимое отклонение частоты |
±2,5ppm макс. / 25°C, После пайки |
| |
|
| Стабильность частоты |
|
| vs. Temperature |
±2,5ppm макс. /
Относится к средней точке между мин. и макс. частотой |
| vs. Напряжение питания |
±0,3ppm макс. / Vcc±5% |
| vs. Load |
±0,2ppm макс. / 10KΩ / 10pF±10% |
| vs. Aging |
±1,0ppm макс. / 1 Year |
| |
|
| Время запуска |
4 msec макс. <±2,5ppm |
| |
|
| Фазовый шум |
-110 dBc/Hz макс. / 100 Hz offset
-130 dBc/Hz макс. / 1K Hz offset |
Система обозначений:
| F |
VTO |
26,000 |
A |
C |
C |
2,8 |
SM5S |
| |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
| 1 |
VTO: TCXO |
| 2 |
Частота |
| 3 |
Допустимое отклонение частоты:
A=2,0ppm
B=2,5ppm |
| 4 |
Стабильность частоты:
A=1,5ppm
B=2,0ppm
C=2,5ppm |
| 5 |
Диапазон температур:
A=-10~+70°C
B=-20~+80°C
C=-30~+85°C |
| 6 |
Входное напряжение:
2,4=2,4V
2,8=2,8V
3,0=3,0V |
| 7 |

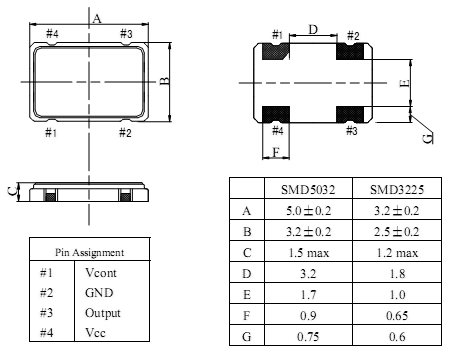

Упаковка:
SM5S=SMD5032
SM3S=SMD3225 |

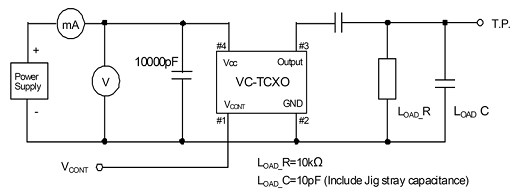

Испытательная цепь
|
|
|
|
