| Кварцевые изделия / Кварцевые генераторы / VCXO / |
VCXO-DIP8 / VCXO-DIP14
Часовой осциллятор
Параметры
| Электрическая спецификация |
| Диапазон частот |
1,000МГц-35,999МГц |
| Стабильность частоты |
±25ppm |
±50ppm |
±100ppm (стандартная) |
| Включая диапазон рабочих температур |
| Диапазон рабочих температур |
0...+70°C |
| Диапазон температур хранения |
-40...+85°C |
| Входное напряжение |
+5Vdc±0,5V |
+3,3Vdc±0,3V |
| Входной ток |
30mA макс. |
20mA макс. |
| 0/1 уровень 0/1 |
+0,5V макс. / 4,5V мин. |
+0,4V макс. / 3,0V мин. |
| Pull Ability |
±100ppm мин. (тип.)
(при 2,5Volt 2V) |
±100ppm мин. (тип.)
(при 1,65Volt 1,35V) |
| Линейность |
±10% макс. (тип.) |
| Symmetry |
60%/40% или 40%/60% (тип.) |
| Время нарастания и спада |
10nS макс. |
| Время запуска |
10mS макс. |
| Fan out |
15pf / 10TTL |
| Aging (при 25) |
±5ppm / Year макс. |
| |
|
| Механическая спецификация |
| Shock |
FIL-STD-883C, Method 2002, Condition B |
| Vibration |
FIL-STD-883C, Method 2007, Condition A |
| Solderability |
FIL-STD-883C, Method 2003 |
| Scal Integrity |
FIL-STD-883C, Method 1014, Condition C & A2 |
| Marking |
FIL-STD-883C, Method 215 |
Система обозначений:
| F |
VO |
10 |
A |
A |
H |
3 |
| |
1 |
2 |
3 |
4 |
5 |
6 |
| 1 |
VO: VCXO |
| 2 |
Модель No. |
| 3 |
Стабильность частоты:
A: 25ppm
B: 50ppm
C: 100ppm
D: по заказу |
| 4 |
Диапазон температур:
A: 0...+70°C
B: -20...+70°C
C: -40...+85°C
D: по заказу |
| 5 |

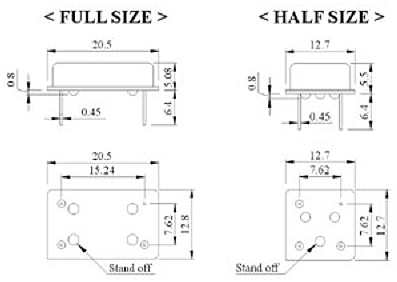

Тип упаковки:
H: Половинный размер
F: Полный размер |
| 6 |
Входное напряжение:
3: 3,3 Volt
5: 5,0 Volt |

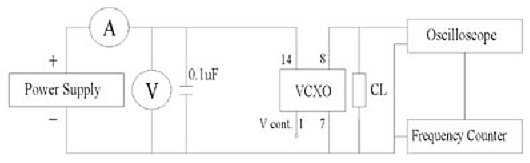

Испытательная цепь

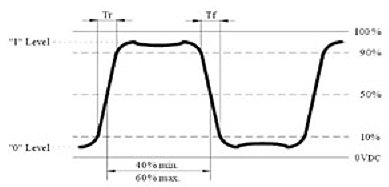

Форма волны
|
|
|
|
