| Кварцевые изделия / Кварцевые резонаторы / Кварцы для поверхностного монтажа / |
HC-49S/SMD

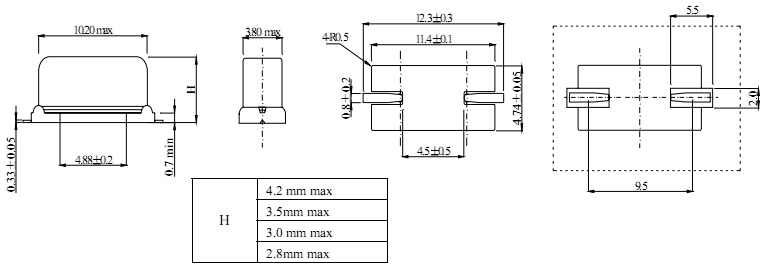

2 контактные площадки SMD 11,5x4,8 мм
| Параметры |
Спецификация |
| Диапазон частот |
3,2-100МГц |
| Режим работы |
(3,2-40МГц) Основная гармоника (27-100МГц) 3-5 гармоники |
| Ёмкость нагрузки |
20pF стандартная |
| Мощность возбуждения |
10μW (300μW макс.) |
| Допустимое отклонение частоты |
±10ppm...±30ppm (при 25°C) |
| Эквивалентное сопротивление |
См. ниже |
| Стабильность частоты |
±2,5ppm...±50ppm |
| Диапазон рабочих температур |
0...+50°C--40...+85°C |
| Диапазон температур хранения |
-55...+125°C |
Зависимость стабильности частоты от температуры
Диапазон
рабочих
температур |
Стабильность частоты |
| ±2,5ppm |
±5ppm |
±10ppm |
±20ppm |
±30ppm |
±50ppm |
| 0...+50°C |
○ |
○ |
○ |
● |
○ |
○ |
| -10...+60°C |
|
○ |
○ |
● |
○ |
○ |
| -20...+70°C |
|
|
○ |
○ |
● |
○ |
| -40...+85°C |
|
|
|
○ |
○ |
● |
● стандартно; ○ возможно при большом оптовом заказе
ESR (Эквивалентное последовательное сопротивление)
| Частота |
Режим вибрации |
ESR |
| 3,2-3,999МГц |
при CUT/FUND. |
150Ω (макс.) |
| 4,000-4,499МГц |
при CUT/FUND. |
120Ω (макс.) |
| 4,500-5,999МГц |
при CUT/FUND. |
100Ω (макс.) |
| 6,000-7,999МГц |
при CUT/FUND. |
80Ω (макс.) |
| 8,000-9,999МГц |
при CUT/FUND. |
60Ω (макс.) |
| 10,000-11,999МГц |
при CUT/FUND. |
50Ω (макс.) |
| 12,000-13,999МГц |
при CUT/FUND. |
40Ω (макс.) |
| 14,000-40,000МГц |
при CUT/FUND. |
30Ω (макс.) |
| 27,000-100МГц |
при 3rd /OT |
100Ω (макс.) |
Профиль пайки
|
|
|
|
