| Кварцевые изделия / Кварцевые резонаторы / Кварцы для поверхностного монтажа / |

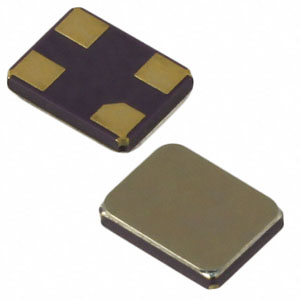

SMD2016
4 контактные площадки 2,0x1,6 мм
| Параметры |
Спецификация |
| Диапазон частот |
24-50МГц |
| Режим работы |
Основная гармоника |
| Ёмкость нагрузки |
9pF стандартная |
| Мощность возбуждения |
10μW (100μW макс.) |
| Допустимое отклонение частоты |
±10ppm...±30ppm (при 25°C) |
| Эквивалентное сопротивление |
80Ω макс. |
| Стабильность частоты |
±10ppm...±50ppm |
| Диапазон рабочих температур |
-10...+60°C--40...+85°C |
| Диапазон температур хранения |
-55...+125°C |
Зависимость стабильности частоты от температуры
Диапазон
рабочих
температур |
Стабильность частоты |
| ±10ppm |
±15ppm |
±20ppm |
±30ppm |
±50ppm |
| -10...+60°C |
● |
○ |
○ |
○ |
○ |
| -20...+70°C |
○ |
○ |
● |
○ |
○ |
| -40...+85°C |
|
○ |
○ |
● |
○ |
● стандартно; ○ возможно при большом оптовом заказе
ESR (Эквивалентное последовательное сопротивление)
| Частота |
Режим вибрации |
ESR |
| 24-25,999МГц |
при CUT/FUND. |
80Ω (макс.) |
| 26-39,999МГц |
при CUT/FUND. |
60Ω (макс.) |
| 40-50,999МГц |
при CUT/FUND. |
50Ω (макс.) |
Профиль пайки
|
|
|
|
