Кварцевые изделия / Кварцевые резонаторы / Кварцы для поверхностного монтажа /

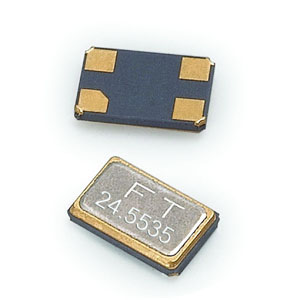

SMD7050

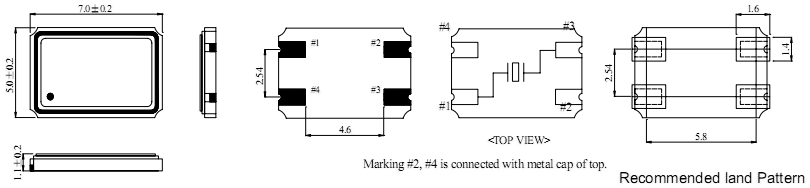

4 контактные площадки 7,0x5,0 мм


Параметры Спецификация
Диапазон частот 6-80МГц
Режим работы Основная гармоника
Ёмкость нагрузки 20pF стандартная
Мощность возбуждения 10μW (500μW макс.)
Допустимое отклонение частоты ±10ppm...±30ppm (при 25°C)
Эквивалентное сопротивление 80Ω макс.
Стабильность частоты ±10ppm...±50ppm
Диапазон рабочих температур -10...+60°C--40...+85°C
Диапазон температур хранения -55...+125°C

Зависимость стабильности частоты от температуры
Диапазон
рабочих
температур
Стабильность частоты
±10ppm ±15ppm ±20ppm ±30ppm ±50ppm
-10...+60°C
-20...+70°C
-40...+85°C
● стандартно; ○ возможно при большом оптовом заказе

ESR (Эквивалентное последовательное сопротивление)
Частота Режим вибрации ESR
6-9,999МГц при CUT/FUND. 80Ω (макс.)
10-15,999МГц при CUT/FUND. 50Ω (макс.)
16-24,999МГц при CUT/FUND. 40Ω (макс.)
25-50,999МГц при CUT/FUND. 30Ω (макс.)
30-80,000МГц при 3rd OT on request

Профиль пайки
