Панели для реле

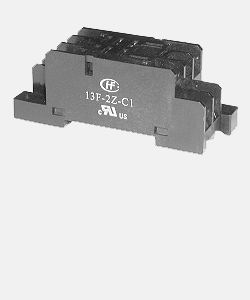

13F-2Z-C1
для установки реле типов JQX-13F

    Особенности:
  • для крепления под винт
  • DIN-рейка/ крепление винтом без фиксация штифтом
13F-2Z-C1, для установки реле типов JQX-13F, Панели для реле
Порядок оформления заказов
  13F /
18FF /
4Z C1
Тип
Схема расположения контактов:
             1Z: SPDT,    2Z: DPDT,    3Z: 3PDT,    4Z: 4PDT

Установка и монтаж
            A,A1: хвостовик для пайки, монтаж с задней стороны
            A2: PCB клемма, монтаж с задней стороны
            B: для крепления под винт, клемма с винтовым креплением, фронтальный монтаж
            C1: для крепления под винт, клемма с винтовым креплением, DIN стандарт/резьбовая оправа без штифтовой защиты
            C2: для крепления под винт, клемма с винтовым креплением, DIN стандарт/резьбовая оправа с защитой штифтом

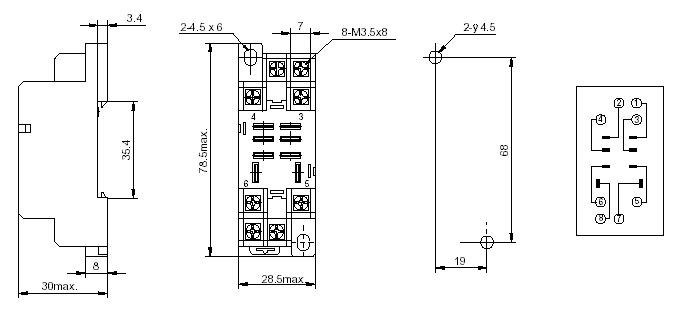

Габаритные размеры, монтажное отверстие, крепежное отверстие
13F-2Z-C1, для установки реле типов JQX-13F, Панели для реле
