Электромеханические реле (реле мощные)

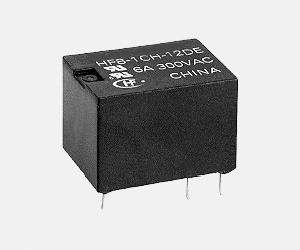

HF8
сверхминиатюрные реле высокой мощности

    Особенности:
  • 10A переключатель мощности
  • конфигурация SPDT, SPST
  • сверхминиатюрный, высокочувствительный, PCB
  • герметизированный IP67
HF8, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)

Параметры
Схема расположения контактов 1A 1C
Первоначальное сопротивление контактов, макс. 100mW
(при 1A 24VDC)
Материал контактов AgNi, AgCdO
Максимально допустимая мощность включения или отключения контактов
       - средняя мощность:
       - большая мощность:

6A 120VAC
6A 24VDC
10A 125VAC
10A 24VDC
Максимальное переключающее напряжение 300VAC/28VDC
Максимальный коммутируемый ток 10A
Максимальная переключаемая мощность 1250VA /240Вт
Механический ресурс 1 x 107OPS
Электрический ресурс 1 x 105 OPS

Паспортные данные
UL Mediu Duty
HF8-1CH/1AH
6A 28VDC
6A 300VAC
1/8 HP 120/240VAC
0.8A 240VAC
1.5A120VAC
3.8A120VAC
1.9A 240VAC
Heavy Duty
HF8-1CT/1AT
10A24VDC
10A125VAC
10A250VAC
1/4 HP 120/125VAC
1/2HP250VAC
7A 277VAC
HF8A6A220VAC(NO/NC)
6A30VDC(NO/NC)
VDE HF8--.A
(VDE версия)
6A 250VAC cos phi=1
5A 250VAC cos phi=1
2.5A 250VAC cos phi=0.4
2.5A 250VAC cos phi=0.5
Характеристики
Первоначальное сопротивление 100 MW 500VDC
Диэлектрическое сопротивление
       - между катушкой и контактами
       - между открытыми контактами
2000VAC 1мин.
750VAC 1мин.
Время срабатывания (при номинальном напряжении) макс. 5мс
Время отпускания (при номинальном напряжении) макс. 2мс
Влажность 98%RH, +40°C
Температура окружающей среды
       - класс B
       - класс F
-55...+90°C
-55...+115°C
Ударопрочность
       - функциональный
       - разрушительный
100 м/с2
---
Устойчивость к вибрациям 1,5мм, 10...55Гц
Устройство PCB
Удельный вес ≈ 8г
Конструкция герметизированный IP67, негерметизированный

Катушка
Мощность катушки 0,45Вт,
чувствительный: 0,33Вт
Параметры катушки (средняя мощность, 6A)
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 20°C)
Сопротивление катушки индуктивности,
W
32.250.153.9020 ± 10%
53.750.256.5056 ± 10%
64.500.307.8080 ± 10%
96.750.4511.7180 ± 10%
129.000.6015.6320 ± 10%
1813.50.9023.4720 ± 10%
2418.01.2031.21280 ± 10%
4836.02.4062.43800 ± 10%
Параметры катушки (большая мощность, 10A)
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 20°C)
Сопротивление катушки индуктивности,
W
32.40.153.9020 ± 10%
54.00.256.5056 ± 10%
64.80.307.8080 ± 10%
97.20.4511.7180 ± 10%
129.60.6015.6320 ± 10%
1814.40.9023.4720 ± 10%
2419.21.2031.21280 ± 10%
4838.42.4062.43800 ± 10%
Параметры катушки (чувствительные)
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 20°C)
Сопротивление катушки индуктивности,
W
53.250.256.5080 ±10%
63.900.307.80110 ± 10%
95.850.4511.7250 ± 10%
127.800.6015.6440 ± 10%
1811.70.9023.41000 ± 10%
2415.61.2031.21780 ± 10%
4831.22.4062.47120 ± 10%
Порядок оформления заказов
  HF8 /
HF8A /
1C H 12 D E F A
Тип
            HF8: импортируемый материал
            HF8A: отечественный материал

Схема расположения контактов
            1A: 1 вид A
            1C: 1 вид C

Конструкция контактов
            H: средняя мощность
            T: большая мощность 10A

Напряжение на катушке:
            3, 5, 6, 9, 12, 18, 24, 48 VDC

Источник питания катушки:
            D: DC

Конструкция
            S: герметизированный IP67
            Nil: негерметизированный

Норма изоляции:
            F: класс F
            Nil: класс B

VDE
            A: VDE версия только для HF8 6A
            Nil: No VDE approval

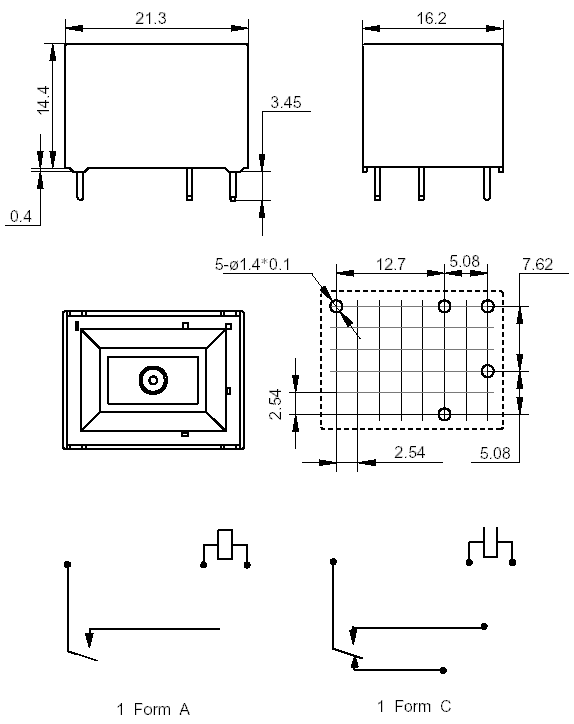

Габаритные размеры, коммутационная схема, топология печатной платы
HF8, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)
Характеристики
Долговечность
Максимальная переключаемая мощность
Изменение температуры катушки
