Реле автомобильные

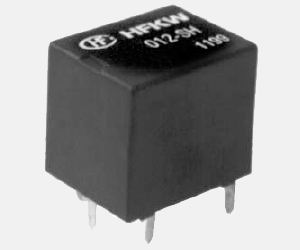

HFKW-SH
двухконтактное автомобильное реле

    Особенности:
  • малый размер
  • двухконтактное реле
  • Standard terminal pitch employed
  • обширный диапозон применения
  • пластмассовый, герметизированный тип
HFKW-SH, двухконтактное автомобильное реле
Параметры
Схема расположения контактов двухконтактное реле
Первоначальное контактное сопротивление, макс. 100mW
(при 1A 6VDC)
Материал контактов AgNi
Ммаксимально допустимая мощность включения или отключения контактов
   - пассивная нагрузка
   - активная нагрузка



14VDC 2x4A
14VDC 2x6A
Максимальный коммутируемый ток 2 x 20A /2 мин
Максимальный ток 48A
Максимальный коммутируемый ток 20A 16VDC
Номинальная нагрузка 1A 6VDC
Механический ресурс 1 x 107OPS
Электрический ресурс 2 x 105OPS
Характеристики
Первоначальное сопротивление 100 MW, 500VDC
Электрическая прочность диэлектрика
   - катушкой и контактами
   - между открытыми контактами


500Vrms, 1 мин
500Vrms, 1 мин
Время срабатывания 10 мс
Время отпускания 5 мс
Подъем температуры 60°C макс.
Ударопрочность
   - функциональная
   - разрушительная

100 м/с2
1000 м/с2
Устойчивость к вибрациям DA: 1,5мм 10...55Гц
Влажность 98% +40°C
Температура окружающей среды -40...+85°C
Результат PCB
Удельный вес ≈ 6г
Конструкция герметизированный

Характеристики катушки
Мощность катушки 1,0Вт
Параметры катушки
Напряжение номинальное,
VDC
Напряжение срабатывания,
VDC
Напряжение отпускания,
VDC
Сопротивление катушки индуктивности,
W
20°C85°C20°C
63.54.50.536+ 10%
95.26.80.781 ± 10%
105.27.90.8100 ± 10%
126.99.01.0144 ± 10%
2414181.9576 ± 10%
Порядок оформления заказов
  HFKW / 012 SH
Тип
Напряжение на катушке:
            6, 9, 10, 12, 24VDC

Схема расположения контактов
            SH: 1 Form U (двухконтактное реле)

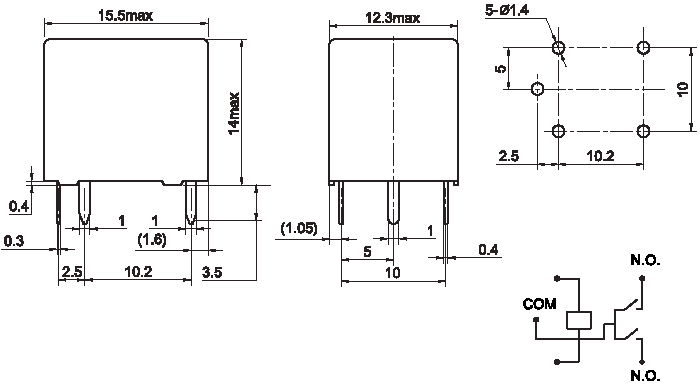

Габаритные размеры, коммутационная схема, топология печатной платы

HFKW-SH, двухконтактное автомобильное реле

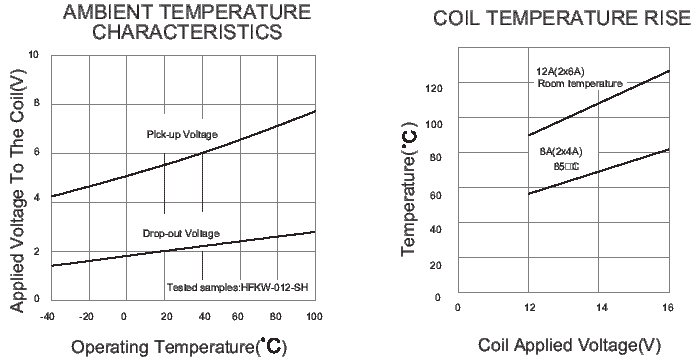

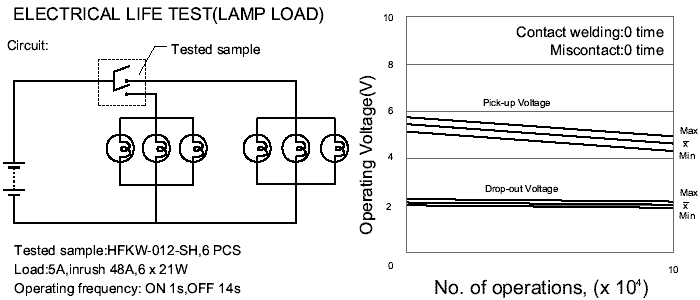

Характеристики

Характеристики катушки

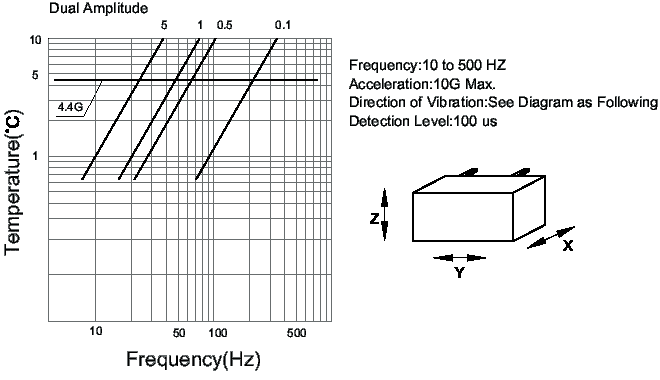

Характеристика устойчивости к вибрациям

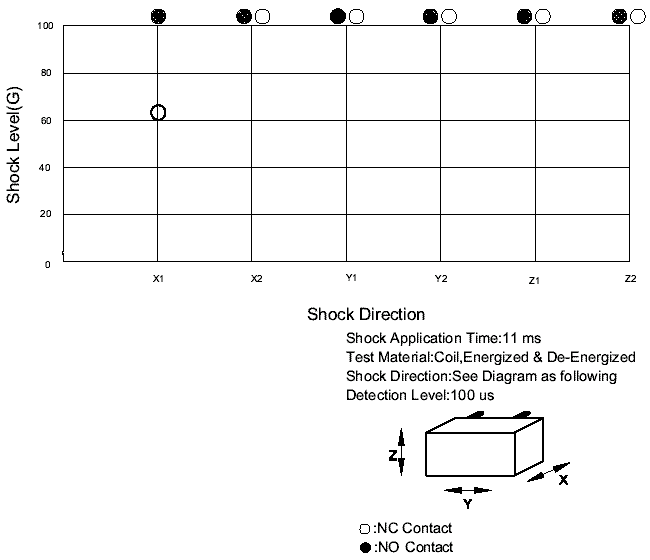

Характеристика ударопрочности
