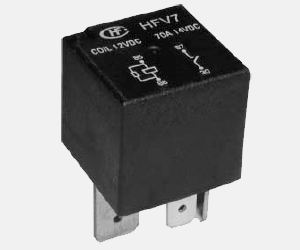

HFV7
автомобильное реле
Особенности:
- коммутационная способность £ 70A
- температура окружающей среды £ 125°C
- схема расположения контактов - SPST
- герметизированные или негерметизированные реле
- с резистором для подавление помех, вызванных переходными процессами
|
 |
| Параметры |
| Схема расположения контактов |
1 A |
| Максимальный коммутируемый ток |
70 A |
| Максимальное переключающее напряжение |
50 VDC |
| Максимальный постоянный ток |
70A(23°C)
50A(125°C) |
| Максимально допустимая мощность включения или отключения контактов |
70A 14VDC
|
| Максимальная переключаемая мощность |
980Вт |
| Материал контактов |
AgNi0.15,
AgSnO |
| Первоначальное сопротивление контактов |
50mW (1A 24VDC) |
| Электрический ресурс |
1 x 105OPS
70A 14VDC,
23°C |
| Механический ресурс |
1 x 107OPS |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW |
|
Электрическая прочность диэлектрика |
500Vrms, 1 мин. |
| Время срабатывания |
10 мс |
| Время отпускания |
7 мс |
| Устойчивость к вибрациям |
10...500 Гц
180м/с2 (18г) |
| Ударопрочность |
300 м/с2 (30г) |
| Температура окружающей среды |
-40...+125°C |
| Удельный вес |
≈ 40г |
| Результат |
QC |
| Конструкция |
герметизированный,
имеющий крышку |
| Характеристики катушки |
| Мощность катушки |
1,6...2,2Вт |
| Напряжение катушки |
6VDC, 12VDC, 24VDC |
|
| Параметры катушки (стандартный тип) |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
Макс. напряжение,
VDC при 105°C |
Параллельный резистор, шунт,
W |
| 6 | 3.2 | 0.6 | 22.5 | 9 | 180 |
| 12 | 7.2 | 1.2 | 90 | 18 | 680 |
| 24 | 14.4 | 2.4 | 360 | 34 | 2700 |
|
| Параметры катушки (высокой мощности) |
Напряжение номинальное,
VDC |
Напряжение срабатывания,
VDC |
Напряжение отпускания,
VDC |
Сопротивление катушки индуктивности,
W |
Макс. напряжение,
VDC при 105°C |
Параллельный резистор, шунт,
W |
| 6 | 3.2 | 0.6 | 18 | 7.0 | 180 |
| 12 | 7.2 | 1.2 | 72 | 14 | 680 |
| 24 | 14.4 | 2.4 | 288 | 28 | 2700 |
|
| Порядок оформления заказов |
| |
HFV7 / |
012 |
H |
S |
P |
T |
R |
XXX |
| Тип |
|
|
|
|
|
|
|
Напряжение на катушке:
6, 12, 24VDC |
|
|
|
|
|
|
Схема расположения контактов
H: 1 Form A |
|
|
|
|
|
Конструкция
S: герметизированный
Nil: имеющий крышку |
|
|
|
|
Мощность катушки
Nil: стандартная
P: высокой мощности |
|
|
|
Материал контактов
T: AgSnO
3: AgNi0.15 |
|
|
Параллельный резистор; шунт
R: с резистором
Nil: без резистора |
|
| Индивидуальный код заявки |
|
|

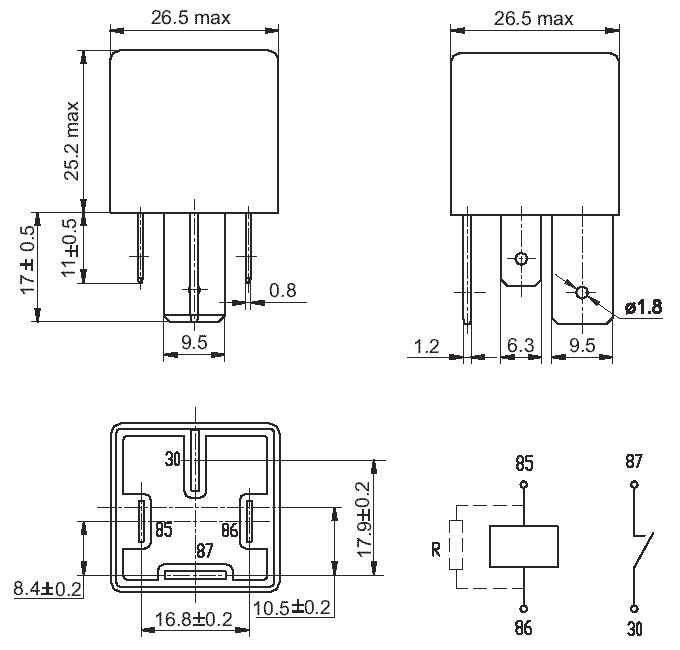

Габаритные размеры, коммутационная схема, топология печатной платы |
 |

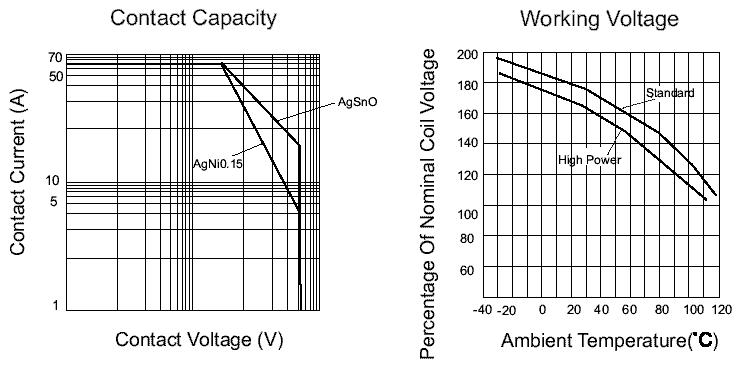

Характеристики |
 |
|
|
|
|
|
