| Реле телекоммуникационные |

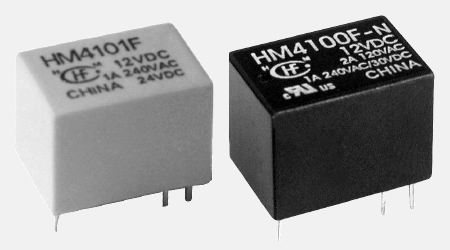

HM4100F/4101F
сверхминиатюрные вспомогательные реле
Особенности:
- чрезвычайно низкая себестоимость
- SPDT конфикурация
- стандарт PCB
- герметизированный IP67 тип исполнения
|
|
| Параметры |
| Схема расположения контактов |
1C |
| Первоначальное сопротивление контактов, макс. |
100mW
(при 1A 24VDC) |
| Материал контактов |
AgNi |
| Максимально допустимая мощность включения или отключения контактов |
H: 1A 120VAC/30VDC
N&B: 1A 240VAC/30VDC
2A 120VAC |
| Максимальное переключающее напряжение |
300VAC/150VDC |
| Максимальный коммутируемый ток |
2A |
| Максимальная переключаемая мощность |
240VA/30Вт |
| Механический ресурс |
1 x 107 OPS |
| Электрический ресурс |
1 x 105 OPS |
| Паспортные данные |
| UL |
- B или N тип катушки |
2A 125VAC
1A 240VAC
1A 30VDC |
|
- H тип катушки |
1A 125VAC
1A 30VDC |
VDE
(HM4101F) |
1A 30VDC
1A 250VAC cos phi=1 |
|
| Характеристики |
| Первоначальное сопротивление |
100MW 500VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами |
1000VAC 1мин. |
| 500VAC 1мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 10мс |
| Время отпускания (при номинальном напряжении) |
макс. 5мс |
| Подъем температуры |
H: 50°C N,B: 60°C |
Ударопрочность
- конструктивная
- разрушительная |
98 м/с2 (10г)
980 м/с2 (100г) |
| Устойчивость к вибрациям |
1.5мм, 10...55Гц |
| Влажность |
35...85%RH |
| Температура окружающей среды |
-25...+55°C |
| Устройство |
PCB |
| Удельный вес |
5г |
| Конструкция |
герметизированный IP67 |
| Катушка |
| Мощность катушки |
H: 200мВт; N: 360мВт; B: 450мВт |
|
| Параметры катушки |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Максимально допустимое напряжение,
VDC (при 25°C) |
Допустимое сопротивление катушки индуктивности,
±10% |
| H |
N |
B |
| 3 | 2.3 | 0.3 | 3.9 | 45 | 25 | 20 |
| 5 | 3.8 | 0.5 | 6.5 | 120 | 70 | 56 |
| 6 | 4.5 | 0.6 | 7.8 | 180 | 100 | 80 |
| 9 | 6.8 | 0.9 | 11.7 | 400 | 220 | 180 |
| 12 | 9.0 | 1.2 | 15.6 | 700 | 400 | 320 |
| 24 | 18.0 | 2.4 | 31.2 | 2800 | 1600 | 1280 |
|
| Порядок оформления заказов |
| |
HM4100F /
HM4101F / |
012 |
N |
S |
| Тип |
|
|
|
Напряжение на катушке:
3, 5, 6, 9, 12, 24 VDC |
|
|
Мощность катушки
H: 200мВт
N: 360мВт
B: 450мВт |
|
Конструкция
S: герметичный
Nil: Flux proof |
|
|

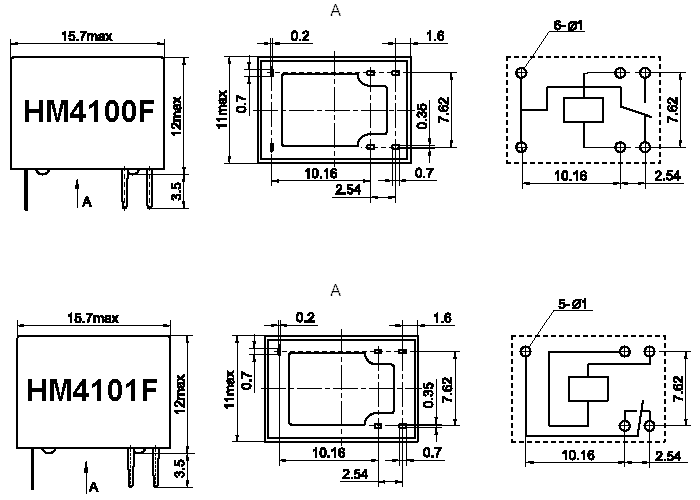

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |
| Характеристики |
Подъем температуры
 |
Время срабатывания
 |
Долговечность
 |
|
|
|
|
|
