| Электромеханические реле (высокочастотное реле) |

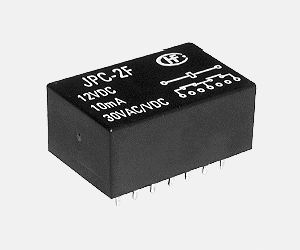

JPC-2F
высокочастотное реле
Особенности:
- 2.5Гц переключатель
- подходит для стандартного 14 штырькового IC разъема
- герметизированный, залитый эпоксидной смолой
- контакты 1 вид
|
 |
| Параметры |
| Схема расположения контактов |
1C |
| Первоначальное сопротивление контактов, макс. |
100mW
(при 0,1A 5VDC) |
| Материал контактов |
Cu+Ag/Au |
| Максимально допустимая мощность включения или отключения контактов |
0,01A, 30V, 900MHz, 1Вт |
| Максимальное переключающее напряжение |
30V |
| Максимальный коммутируемый ток |
0,5A |
| Максимальная переключаемая мощность |
10Вт/10VA |
| Минимальная нагрузка |
5В,1мА |
| Механический ресурс |
1 x 106OPS |
| Электрический ресурс |
3 x 105 OPS |
| Паспортные данные |
| UL |
1 Form C |
10A 250VAC
10A 30VDC |
| 1 Form A |
10A 250VAC
10A 30VDC
TV-5 125VAC |
| TUV |
10A 250VAC cos phi=1
10A 30VDC L/R=0 |
|
| Характеристики |
| Первоначальное сопротивление |
100 MW 500 VDC |
Диэлектрическое сопротивление
- между катушкой и контактами
- между открытыми контактами |
1000VAC 1мин. |
| 500VAC 1мин. |
| Время срабатывания (при номинальном напряжении) |
макс. 10мс |
| Время отпускания (при номинальном напряжении) |
макс. 5мс |
| Температура окружающей среды |
-40...+70°C |
Ударопрочность
- функциональный
- разрушительный |
490 м/с2 |
| 980 м/с2 |
| Устойчивость к вибрациям |
1,5мм, 10...55Гц |
| Устройство |
PCB |
| Удельный вес |
≈ 5г |
| Конструкция |
герметизированный IP67, пылезащитный корпус |
| Катушка |
| Мощность катушки |
0,2Вт |
|
| Параметры катушки (стандартный тип) |
Напряжение номинальное,
VDC |
Напряжение срабатывания реле,
VDC |
Напряжение возврата реле,
VDC |
Сопротивление катушки индуктивности,
W |
| 3 | 2.25 | 0.3 | 45 ± 10% |
| 4.5 | 3.38 | 0.45 | 101 ± 10% |
| 5 | 3.75 | 0.5 | 125 ± 10% |
| 6 | 4.50 | 0.6 | 180 ± 10% |
| 9 | 6.75 | 0.9 | 405 ± 10% |
| 12 | 9.00 | 1.2 | 720 ± 10% |
| 24 | 18.0 | 2.4 | 2880 ± 10% |
|
| Порядок оформления заказов |
| |
JPC-2F / |
012 |
S |
XXX |
| Тип |
|
|
|
Напряжение на катушке:
3, 4.5, 5, 9, 12, 24 VDC |
|
|
Конструкция
S: герметизированный IP67
Nil: пылезащитный |
|
| Индивидуальный код заявки |
|
|

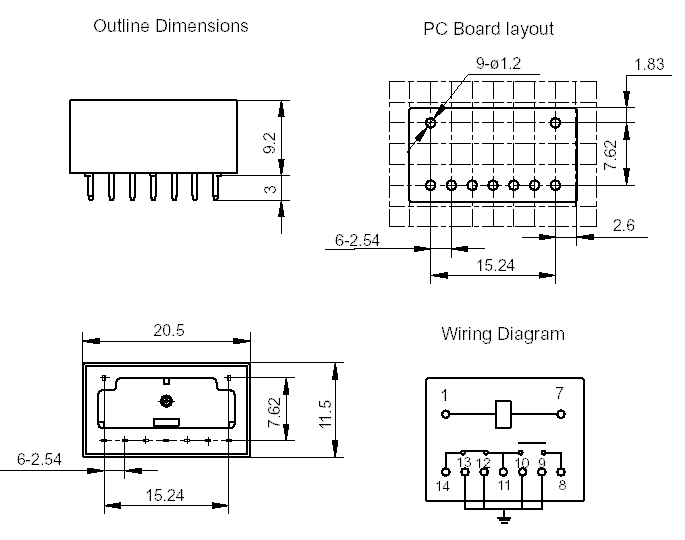

| Габаритные размеры, коммутационная схема, топология печатной платы |
 |

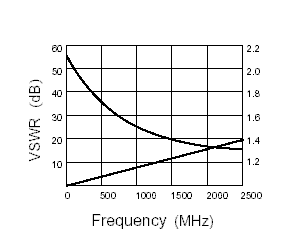

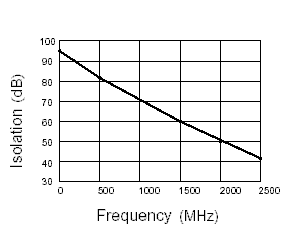

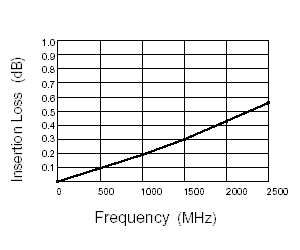

| Характеристики |
 |
 |
 |
|
|
|
|
|
|
