Электромеханические реле (реле мощные)

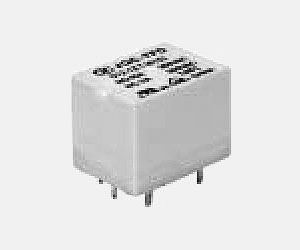

JQC-7FD
сверхминиатюрные реле высокой мощности

    Особенности:
  • конфигурация SPST-NO и SPDT
  • сверхминиатюрные, стандартные PCB устройства
  • Гермитичность и водонепроницаемость
JQC-7FD, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)

Параметры
Схема расположения контактов 1Z
Первоначальное сопротивление контактов, макс. 100mW
(при 1А 24VDC)
Материал контактов AgCdO, AgSnO2
Максимально допустимая мощность включения или отключения контактов 10A 250VAC NO: 10A 250VAC
NO: 7A 250VAC
Максимальное переключающее напряжение 250VAC/30VDC
Максимальный коммутируемый ток 10A
Максимальная переключаемая мощность 2500VA/300Вт
2500VA/210Вт
Механический ресурс 1 x 107OPS
Электрический ресурс 1 x 105 OPS

Паспортные данные
UL 1H10А 277VAC (85°C)
10А 28VDC (85°C)
1D12А 125VAC (85°C)
7А 250VAC (85°C)
7А 28VDC (85°C)
VDE 1H10А 250VAC (85°C)
1DNC: 7A 250VAC (85°C)
N0:10А 250VAC (85°C)
Характеристики
Первоначальное сопротивление 100 MW, 500VDC
Диэлектрическое сопротивление
       - между катушкой и контактами
       - между открытыми контактами
2500VAC, 1 сек.
2000VAC, 1 мин.
750VAC, 1 мин.
Время срабатывания (при номинальном напряжении) макс. 10мс
Время отпускания (при номинальном напряжении) макс. 5мс
Подъем температуры 60°C
Влажность 35...85%RH
Ударопрочность
       - функциональный
       - разрушительный
98 м/с2
980 м/с2
Температура окружающей среды -40...+85°C
Устойчивость к вибрациям 1,5мм, 10...55Гц
Устройство PCB
Удельный вес ≈ 14г
Конструкция герметизированный IP67, негерметизированный

Катушка
Мощность катушки 360мВт
Параметры катушки
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 25°C)
Сопротивление катушки индуктивности,
W
32.30.33.925 ±10%
53.800.56.570 ±10%
64.500.67.8100 ±10%
96.800.911.7225 ±10%
129.001.215.6400 ±10%
1813.51.823.4900 ±10%
2418.02.431.21600 ±10%
4836.04.862.46200 (действительно 6400)
± 10%
Порядок оформления заказов
  JQC-7FD / 012 1H S T F XXX
Тип
Напряжение на катушке:
            6, 9, 12, 18, 24, 48 VDC

Схема расположения контактов
            1H: 1 Form A (SPST-NO)
            1Z: 1 Form C (SPDT)

Конструкция
            S: герметизированный IP67
            Nil: негерметизированный

Материал контактов
            T: AgSnO2
            Nil: AgCdo

изоляционный материал
            F: класс F
            Nil: класс B

Индивидуальный код заявки

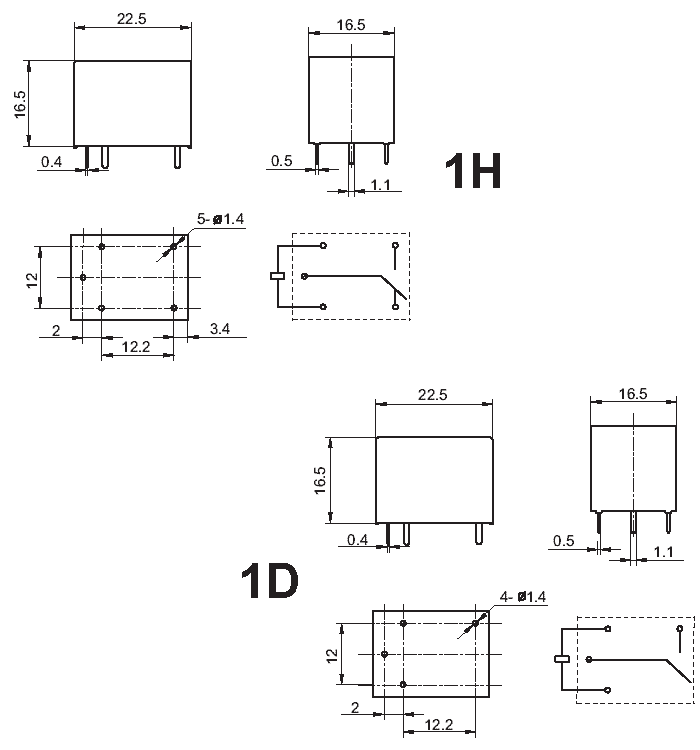

Габаритные размеры, коммутационная схема, топология печатной платы
JQC-7FD, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)
Характеристики
Изменение температуры катушки
Долговечность
