Электромеханические реле (реле мощные)

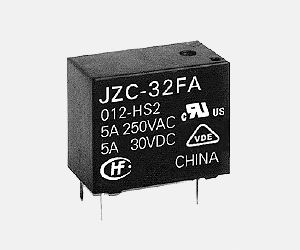

JZC-32FA
сверхминиатюрные реле средней мощности

    Особенности:
  • 5A переключатель мощности
  • Одно и двухполюсной конфигурации
  • Creepage/clearance distance: >8mm
  • 5КВ между катушкой и контактами
  • 1 Form A meets VDE 0700, 0631
  • 1 Form C meets VDE 0631
  • Кадмиевые контакты
JZC-32FA, сверхминиатюрные реле средней мощности, Электромеханические реле (реле мощные)

Параметры
Схема расположения контактов 1A,1C
Первоначальное сопротивление контактов, макс. 70mW
при 1A 24VDC
Материал контактов AgNi
Максимально допустимая мощность включения или отключения контактов 1A 1C
стандарный/
чувствительный
стандарный
5A 250VAC
5A 30VDC
3A 250VAC
3A 30VDC
Максимальное переключающее напряжение 250VAC/30VDC
Максимальный коммутируемый ток 5A
Максимальная переключаемая мощность 1250VA/150W
Механический ресурс 1 x 106OPS
Электрический ресурс 1 x 106OPS

Паспортные данные
UL 1 Form A5A 250VAC @85°C
1/8HP 125VAC/250VAC
3A 250VAC cos phi=0.4
C300
1 Form C3A 250VAC
3A 30VDC
VDE 5A 250VAC @85°C
5A 30VDC @85°C
Характеристики
Первоначальное сопротивление 1000 MW, 500VDC
Диэлектрическое сопротивление
       - между катушкой и контактами
       - между открытыми контактами
       - контактная группа
5000VAC, 1 мин.
1000VAC, 1 мин.
Время срабатывания (при номинальном напряжении) макс. 8мс
Время отпускания (при номинальном напряжении) макс. 4мс
Влажность 35...95%
Температура окружающей среды -40...+85°C
Ударопрочность
       - функциональный
       - разрушительный
100 м/с2
1000 м/с2
Устойчивость к вибрациям 1,65мм, 10...55Гц
Удельный вес ≈ 4,6г
Конструкция герметизированный IP67, негерметизированный

Катушка
Мощность катушки чувствительный: 0,2Вт,
стандарный: 0,45Вт
Параметры катушки (стандартный тип реле)
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Макс. допустимое напряжение,
VDC (при 20°C)
Сопротивление катушки индуктивности,
W
3 2,25 0,15 3,9 20±10%
5 3,75 0,25 6,5 55±10%
6 4,50 0,30 7,8 80±10%
9 6,75 0,45 11,7 180±10%
12 9,00 0,60 15,6 320±10%
18 13,4 0,90 23,4 720±10%
24 18,0 1,20 31,2 1280±10%
48 36,0 2,40 62,4 5120±15%

Параметры катушки (чувствительный тип реле)
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Макс. допустимое напряжение,
VDC (при 20°C)
Сопротивление катушки индуктивности,
W
3 2,25 0,15 5,1 45±10%
5 3,75 0,25 8,5 125±10%
6 4,50 0,30 10,2 180±10%
9 6,75 0,45 15,3 400±10%
12 9,00 0,60 15,6 720±10%
18 13,4 0,90 20,4 1600±10%
24 18,0 1,20 30,6 2800±10%
Порядок оформления заказов
  JZC-32FA / 012 H S L 1 G XXX
Тип
Напряжение на катушке:
            3,5, 6, 9, 12, 18, 24, 48 VDC

Схема расположения контактов:
            H: SPST-NO
            Z: SPDT

Конструкция
            S: герметизированный IP67
            Nil: негерметизированный

Вариант
            L: чувствительный (только для 1 вида A)
            Nil: стандартный

Вид
            1: тип 1
            2: тип 2

Материал контактов
            G: позолоченные
            Nil: не позолоченные

Индивидуальный код заявки

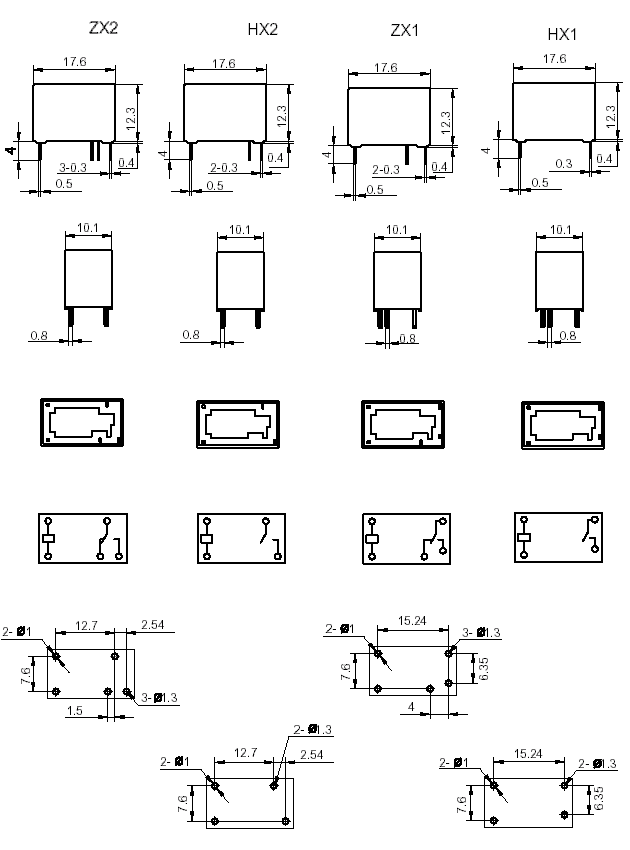

Габаритные размеры, коммутационная схема, топология печатной платы
JZC-32FA, сверхминиатюрные реле средней мощности, Электромеханические реле (реле мощные)
Характеристики
Максимальная переключаемая мощность
Долговечность
Изменение температуры катушки
