Электромеханические реле (реле мощные)

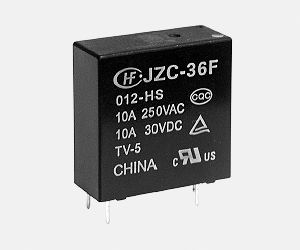

JZC-36F
сверхминиатюрные реле высокой мощности

    Особенности:
  • 10A переключатель мощности
  • конфигурация SPST-NO и SPDT
  • герметизированный и негерметизированный тип
JZC-36F, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)

Параметры
Схема расположения контактов 1A, 1C
Первоначальное сопротивление контактов, макс. 100mW
(при 1A 6VDC)
Материал контактов посеребренные
Максимально допустимая мощность включения или отключения контактов 10A 250VAC
10A 30VDC
TV-5 125VAC
Максимальное переключающее напряжение 250VAC/30VDC
Максимальный коммутируемый ток 10A
Максимальная переключаемая мощность 2500VA/300Вт
Механический ресурс 1 x 107OPS
Электрический ресурс 1 x 105 OPS

Паспортные данные
UL 1 Form C 10A 250VAC
10A 30VDC
1 Form A 10A 250VAC
10A 30VDC
TV-5 125VAC
TUV 10A 250VAC cos phi=1
10A 30VDC L/R=0
Характеристики
Первоначальное сопротивление 100 MW 500VDC
Диэлектрическое сопротивление
       - между катушкой и контактами
       - между открытыми контактами
NO: 4000VAC 1мин.
NC: 3000VAC 1мин.
1000VAC 1мин.
Время срабатывания (при номинальном напряжении) макс. 15мс
Время отпускания (при номинальном напряжении) макс. 5мс
Подъем температуры макс. 55°C
Влажность 35...85%RH
Температура окружающей среды -40...+70°C
Ударопрочность
       - функциональный
       - разрушительный
200 м/с2
1000 м/с2
Устойчивость к вибрациям 1,5мм, 10...55Гц
Устройство PCB
Удельный вес ≈ 12г
Конструкция герметизированный IP67, негерметизированный

Катушка
Мощность катушки чувствительные: 0,25Вт
стандартные: 0,53Вт
Параметры катушки (стандартный тип)
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 20°C)
Сопротивление катушки индуктивности,
W
53.750.256.547 ± 10%
64.500.307.868 ± 10%
96.750.4511.7155 ±10%
129.000.6015.6270 ± 10%
1813.50.9023.4620 ± 10%
2418.01.2031.21080 ± 10%
4836.02.4062.44400 ± 10%
Параметры катушки (чувствительный тип, только SPST-NO)
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 20°C)
Сопротивление катушки индуктивности,
W
53.750.256.5100 ± 10%
64.500.307.8145 ± 10%
96.750.4511.7325 ± 10%
129.000.6015.6575 ± 10%
1813.50.9023.41300 ± 10%
2418.01.2031.22310 ± 10%
Порядок оформления заказов
  JZC-36F / 012 H S L T
Тип
Напряжение на катушке:
            5, 6, 9, 12, 18, 24, 48 VDC

Схема расположения контактов
            H: 1A(SPST-NO)
            Z: 1C(SPST-NC)

Конструкция
            S: герметизированный
            Nil: негерметизированный

Мощность катушки
            L: чувствительный (только SPST-NO )
            Nil: стандартный

Конструкция
            T: AgSnO2
            Nil: AgCdO

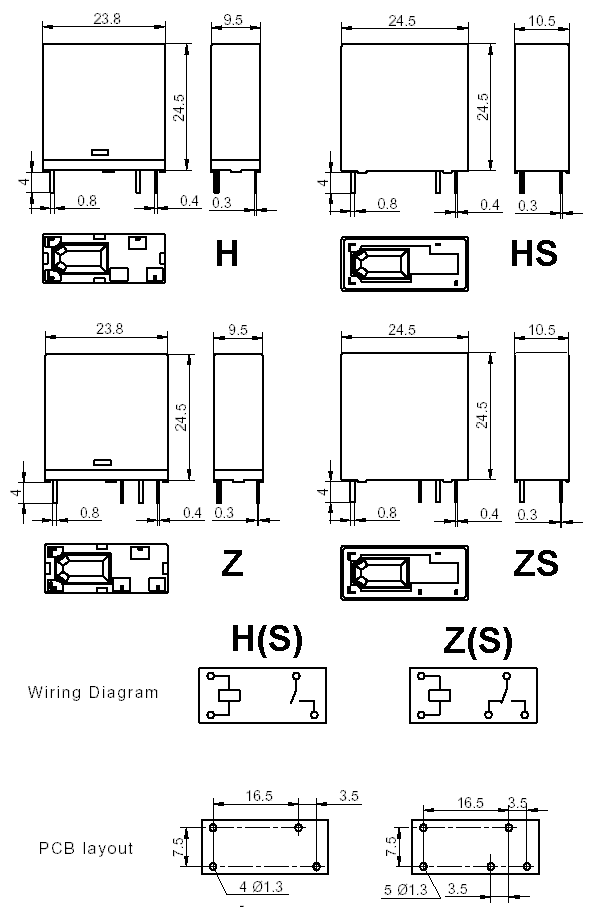

Габаритные размеры, коммутационная схема, топология печатной платы
JZC-36F, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)
Характеристики
Долговечность
Изменение температуры катушки
