Электромеханические реле (реле мощные)

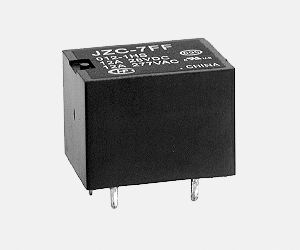

JZC-7FF
сверхминиатюрные реле высокой мощности

    Особенности:
  • низкая себестоимость, малогабаритный
  • схема расположения контактов: 1 вид A
    и 1 вид C
  • герметизированный IP67 и негерметизированный тип
JZC-7FF, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)

Параметры
Схема расположения контактов 1A, 1C
Первоначальное сопротивление контактов, макс. 100mW
(при 1A 6VDC)
Материал контактов AgCe, AgSnO2
Максимально допустимая мощность включения или отключения контактов 5A 250VAC/30VDC
10A 250VAC/28VDC
Максимальное переключающее напряжение 250VAC/30VDC
Максимальный коммутируемый ток 10A
Максимальная переключаемая мощность 2400VA /280Вт
Механический ресурс 1 x 107OPS
Электрический ресурс 1 x 105 OPS

Паспортные данные
UL 1 вид C 12A 277VAC/28VDC
10A 277 VAC
5A 30VDC
4FLA 4LRA 120VAC N.O.
105°C (Class B&F)
2FLA 4LRA 120VAC N.C.
105°C (Class B&F)
Pilot Duty 480VA
1 вид A 12A 277VAC/28VDC
10A 277VAC
6A 30VDC
1/3 HP 125VAC
2.9A 125VAC
4FLA 4LRA 120VA
105°C (Class B&F)
Характеристики
Первоначальное сопротивление 100 MW
Диэлектрическое сопротивление
       - между катушкой и контактами
       - между открытыми контактами
1500VAC
750VAC
Время срабатывания (при номинальном напряжении) макс. 10мс
Время отпускания (при номинальном напряжении) макс. 5мс
Подъем температуры 40°C (48VDC:50°C)
Ударопрочность
       - функциональный
       - разрушительный
100 м/с2
1000 м/с2
Устойчивость к вибрациям 1,5мм, 10...55Гц
Влажность 35...95%RH
Температура окружающей среды -40...+70°C
Устройство PCB
Удельный вес 13г
Конструкция герметизированный IP67, негерметизированный

Катушка
Мощность катушки 0,36Вт (48VDC: 0,51Вт)
Параметры катушки
Напряжение номинальное,
VDC
Напряжение срабатывания реле,
VDC
Напряжение возврата реле,
VDC
Ток катушки,
мА
(при 20°C)
Сопротивление катушки индуктивности,
W
32.400.33.625 ± 10%
54.000.56.070 ± 10%
64.800.67.2100 ± 10%
97.200.910.8225 ± 10%
129.601.214.4400 ± 10%
1814.41.821.6900 ± 10%
2419.22.428.81600 ± 10%
4838.44.857.64500 ± 10%
Порядок оформления заказов
  JZC-7FF / 012 1H T S F
Тип
Напряжение на катушке:
            3, 5, 6, 9, 12, 18, 24, 48 VDC

Схема расположения контактов
            1H: 1 Form A
            1Z: 1 Form C

Материал контактов
            T: AgSnO2(10A)
             Nil: посеребренный(5A)

Конструкция
            S: герметизированный IP67
            Nil: негерметизированный

Изоляционный материал
            F: класс F 155°C
            FNil: класс B 130°C

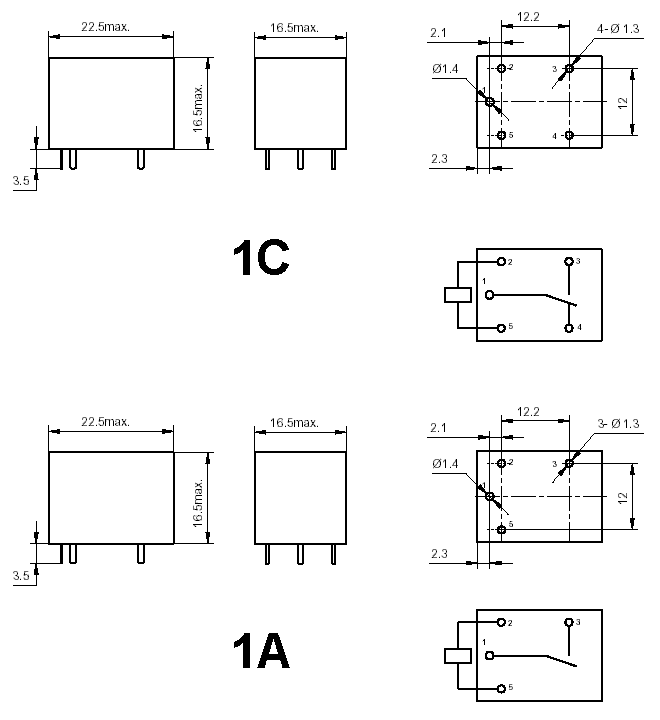

Габаритные размеры, коммутационная схема, топология печатной платы
JZC-7FF, сверхминиатюрные реле высокой мощности, Электромеханические реле (реле мощные)
Характеристики
Долговечность
Максимальная переключаемая мощность
Изменение температуры катушки
