Электромеханические реле (универсальное реле)

SMET

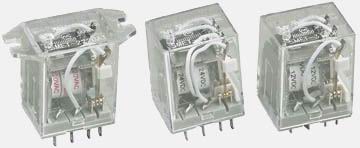

универсальное реле

    Особенности:
  • 2 poles 3 poles and 4 poles are prepared with switching current of 5A(2 poles and 3 poles),3A(4 poles).
  • Printed circuit board terminal use and sodering plug-in mount, flange case type are prepared.
  • Низкая потребляемая мощность катушки с малым временем срабатывания.
  • High reliability and long life with better vibration and shock resistiveness.
    Применение:
  • Кассовые аппараты,кухонные приборы,office machines
  • В бытовых приборах, в блоках управления и др.
SMET, универсальное реле, Реле электромеханические

  Спецификация

   Контакты
  Монтаж 2C 3C 4C
  Материал крнтактов посеребренные
  Контактное сопротивление
  (при падении напряжения 6V 1A)
100mWмакс.
  UL/C-UL Нагрузка
    Активная нагрузка
    (cosφ=1)
  Индуктивная нагрузка
    (cosφ=0.4)

5A 250VAC
5A  28VDC
2A 250VAC
2A  28VDC

5A 250VAC
5A  28VDC
2A 250VAC
2A  28VDC

5A 250VAC
5A  28VDC
2A 250VAC
1A  28VDC
  VDE Rating     3A 250VAC
3A  30VDC
  CQC Нагрузка 5A/20A/40A 250VAC
  Макс. коммутируемое напряжение 48VDC 250VAC
  Макс. коммутируемый ток 5A
  Макс. коммутируемая мощность 1,250VA    140Вт
  Срок службы (мин. ope)
    Механич. (при 120 cpm)
    Электрич. (при 20 cpm)

1x107
1x105
  Катушка
  Номинальная рабочая мощность 0.9Вт при 1.0-1.3VA

  Свойства
  Время срабатывания 25 мс.макс..
  Время отпускания 25мс.макс..
  Влажность 45...85% RH
  Начальное напряжение пробоя
   Между катушкой и контактами
   Между открытыми контактами

1,500VAC (50/60Гц)
при 1 мин.
1,000VAC (50/60Гц)
при 1 мин.
  Сопротивление изоляции 100MWмин. (500VDC)
  Температура окружающей среды -55...+70° C
  Ударопрочность  Конструктивная  100 Gмин.
Разрушение   10 Gмин.
  Сопротивление
колебаниям
 Конструктивная  10...55 Гц
  размах амплитуды 1.5мм
Разрушение 10...55 Гц
  размах амплитуды 1.5мм
  Удельный вес ≈4.5г
  UL/C-UL File NO. E179745
  CQC File NO. CQC02001002051

  Параметры катушки (при 20°C)

Тип Номиналньное
напряжение
(VDC) ((VAC)
Сопротивление
катушки
индуктивности
(W)+10%
Коммутируемая
мощность
Напряжение
срабытывания
(V)
Напряжение
отпускания
(V)
Макс. допустимое
напряжение
(V)
AC
6
12
18
24
48
100/110
110/120
200/220
220/240
12.2+10%
46+10%
104+10%
180+10%
735+10%
3,750+15%
4,550+15%
12,800+15%
14,400+15%
abt.
1.0...1.3VA
(60Гц)
80% макс. 30% мин. 110%
DC
5
6
9
12
18
24
48
100/110
27.5+10%
40+10%
90+10%
160+10%
360+10%
640+10%
2,600+10%
11,000+10%
≈ 0.9Вт 75% макс. 10% мин. 110%

  Порядок оформления заказов

    SMET 1 12 A M T
Тип
Number of pole: 2: 2 pole   3: 3 pole   4: 4 pole
Напряжение на катушке: 6...110 VDC   6...240 VAC
Тип питания катушки: A: AC   D: Dc
Схема расположения контактов: Nil: 1 Form C   M: 1 Form A   B: 1 Form B
Разъм: P: PC-плата   T: plug-in   F: Flange case & Plug-in

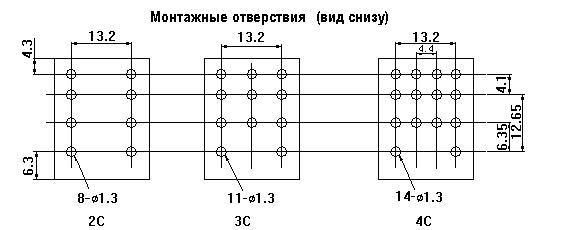

  Габаритные размеры, коммутационная схема, топология печатной платы (в мм)

  SMET-4Pole plug-in terminal

SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические

  SMET-2Pole plug-in terminal

SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические

  SMET-3Pole plug-in terminal

SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические

  SMET-2Pole P.C Board terminal
  SMET-3Pole P.C Board terminal
  SMET-4Pole P.C Board terminal

SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические

SMET, универсальное реле, Реле электромеханические

  SMET-2Pole Flange case and plug-in terminal
  SMET-3Pole Flange case and plug-in terminal
  SMET-4Pole Flange case and plug-in terminal

SMET, универсальное реле, Реле электромеханические SMET, универсальное реле, Реле электромеханические
