Электромеханические реле (миниатюрные реле)

SRDH-S
сверхминиатюрное реле
для монтажа на PC плате

    Особенности:
  • Сверхмалые размеры с универсальным выводами для подключения .
  • Герметизированный тип исполнения.
    Применение:
  • Бытовые приборы
  • OОфисное оборудование
  • В аудиоаппаратуре
  • В кофениках
  • В блоках управления TV приемниками
  • В автомобилях и др.
SRDH-S, сверхминиатюрное реле, для монтажа на PC плате, Реле электромеханические

  Спецификация

   Контакты
  Монтаж 1a; 1b; 1c
  Материал крнтактов посеребренные
  Контактное сопротивление
  (при подении напряжения 6 V 1A)

50мWмакс.

  UL/C-UL нагрузка
    активная нагрузка
    (cosφ=1)

    индуктивная нагрузка
    (cosφ=0.75-0.80)


10A  240VAC
10A  125VAC
10A    28VDC

  3A  125VAC
  TUV нагрузка
    активная нагрузка
        10A  240VAC(N.O)
 10A  240VAC
         8A  240VAC(N.C)
  8A    24VDC
 CQC нагрузка
    активная нагрузка

10A/40A  250VAC
    Макс. коммутируемое напряжение 250 VAC, 100 VDC
    Макс. коммутируемый ток 10 A
    Макс. коммутируемая мощность 2,400VAC, 240 Вт
  Срок службы (мин.ope)
    Механич. (при 180 cpm)
    Электрич. (при 20 cpm)

1x107
1x105
  Катушка
  Номинальная рабочая мощность   360 мВт
  Свойства
  Время срабатывания 10 мс.макс.
  Время отпускания   5 мс.макс.
  Влажность 45...85% RH
  Начальное напряжение пробоя
    Между катушкой и контактами
    Между отурытыми контактами

2,000VAC(50/60Гц)
для 1 мин.
   750VAC(50/60Гц)
для 1 мин.
  Сопротивление изоляции 100MWмин.(500VDC)
  Температура окружающей среды -40... +85°C
   Ударопрочность

Конструктивная 100 GMin.
Разрушение  10 GMin.
  Сопротивление колебаниям

Конструктивная 10...55 Гц
размах амплитуды 1.6мм
Разрушение 10...55 Гц
размах амплитуды 2.0мм
  Удельный вес ≈11г
  UL/C-UL File NO. E179745
  TUV File NO. R9857416
  CQC File NO. CQC02001002126

  Параметры катушки (при 20°C)

Номинальное напряжение
(VDC)
Напряжение срабытывания
VDC (макс.)
Напряжение отпускания
VDC (мин.)
Сопротивление катушки индуктивности
(W)±10%
Потребляемая мощность (Вт) Макс. допустимое напряжение
3
5
6
9
12
18
24
48
2.25
3.75
4.50
6.75
9.00
13.5
18.0
36.0
0.15
0.25
0.30
0.45
0.60
0.90
1.20
2.40
25
70
100
225
400
900
1,600
6,400
0.36 130% от номинального напряжения

  Порядок оформления заказов

    SRDH S 1 12 D M
Тип
Конструкция: Nil: негерметизированный
S: герметизированный

Number of pole: 1: 1 pole
Напряжение на катушке: 3, 5, 6, 9, 12, 24, 48 VDC
Чувствительность катушки: D: 360мВт
Схема расположения контактов: Nil: 1 Form C   M: 1 Form A   B: 1 Form B

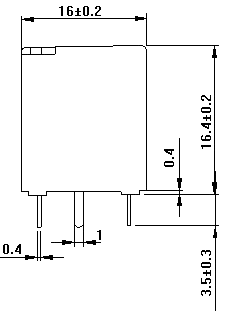

  Габаритные размеры, коммутационная схема, топология печатной платы (в мм)

SRDH-S, сверхминиатюрное реле, для монтажа на PC плате, Реле электромеханические SRDH-S, сверхминиатюрное реле, для монтажа на PC плате, Реле электромеханические

  SRDH-S-1XXD

  SRDH-S-1XXDM

  SRDH-S-1XXDB
