| Электромеханические реле (миниатюрные
реле) |
SRDH
сверхминиатюрное реле
для монтажа на PC плату
Особенности:
- Миниатюрные размеры, с универсальными разъемами/контактами.
- Герметизированное исполнение.
Применение:
- В бытовых приборах
- В офисном оборудовании
- В кондиционерах воздуха
- В звуковой аппаратуре
- В кофеварках
- В пульт дистанционного управления
- В автомобильных блоках управления, и так далее
|
|
Спецификация
| Контакты |
|
|
|
|
|
| Монтаж |
|
1a; 1b; 1c |
|
|
|
| Материал крнтактов |
|
посеребренные |
|
|
|
Контактное сопротивление
(при напряжении 6 V 1A) |
|
50мWмакс.
|
|
|
|
UL/C-UL нагрузка
Активная нагрузка
(cosφ=1)
Индуктивная нагрузка
(cosφ=0.75-0.80) |
|
10A 240VAC
10A 125VAC
10A 28VDC
3A 125VAC |
|
|
|
TUV нагрузка
Активная нагрузка |
|
10A 240VAC
(N.O)
10A 240VAC
8A 240VAC (N.C)
8A 24VDC |
|
|
|
CQC нагрузка
Активная нагрузка |
|
10A/40A 250VAC |
|
|
|
| макс. коммутируемое напряжение |
|
250 VAC, 100 VDC |
|
|
|
| макс. коммутируемое ток |
|
10 A |
|
|
|
| макс. коммутируемая мощность |
|
2,400VAC, 240 W |
|
|
|
Срок службы (мин.ope)
Механич. (при 180 cpm)
Электрич. (при 20 cpm) |
|
1x107
1x105 |
|
|
|
|
|
| Катушка |
|
|
|
|
|
| Номинальная рабочая мощность
|
|
360 мВт |
|
|
|
|
| Свойства |
|
|
|
|
|
| Время срабатывания |
|
10 мс.макс. |
|
|
|
| Время отпускания |
|
5 мс.макс. |
|
|
|
| Окружающая влажность |
|
45...85% RH |
|
|
|
Начальное напряжение пробоя
Между контактами и катушкой
Между открытыми контактами |
|
2,000VAC (50/60Гц)
для 1 мин.
750VAC (50/60Гц)
для 1 мин. |
|
|
|
| Сопротивление изоляции |
|
100MWмин. (500VDC) |
|
|
|
| Температура окружающей среды |
|
-40...+85°C |
|
|
|
| Ударопрочность |
|
Конструктивная |
|
100 Gмин. |
|
|
|
|
|
Разрушение |
|
10 Gмин. |
|
|
|
Сопротивление
колебаниям |
|
Конструктивная |
|
10...55 Гц
размах амплитуды 1.6mm |
|
|
|
|
|
Разрушение |
|
10...55 Гц
размах амплитуды 2.0мм |
|
|
|
| Удельный вес |
|
≈11г |
|
|
|
| UL/C-UL File NO. |
|
E179745 |
|
|
|
| TUV File NO. |
|
R9857416 |
|
|
|
| CQC File NO. |
|
CQC02001002126 |
|
|
|
|
Параметры катушки (при 20°C)
Номиналньное
напряжение
(VDC) |
Напряжение срабытывания
VDC (макс.) |
Напряжение отпускания
VDC (мин.) |
Сопротивление катушки индуктивности
(W)+10% |
Номинальная рабочая мощность
(Вт) |
Макс. допустипое
напряжение |
|
|
| 2.25 |
| 3.75 |
| 4.50 |
| 6.75 |
| 9.00 |
| 13.5 |
| 18.0 |
| 36.0 |
|
| 0.15 |
| 0.25 |
| 0.30 |
| 0.45 |
| 0.60 |
| 0.90 |
| 1.20 |
| 2.40 |
|
| 25 |
| 70 |
| 100 |
| 225 |
| 400 |
| 900 |
| 1,600 |
| 6,400 |
|
0.36 |
130% от номинального напряжения |
|
Порядок оформления заказов
| |
|
SRDH |
S |
1 |
12 |
D |
M |
| Тип |
|
|
|
|
|
|
| Конструкция: |
Nil: негерметизированный
S: герметизированный |
|
|
|
|
| Number of pole: |
1: 1 pole |
|
|
|
| Напряжение на катушке: |
3, 5, 6, 9, 12, 24, 48
VDC |
|
|
| Чувствительность катушки: |
D: 360мВт |
|
| Схема расположения контактов: |
Nil: 1 Form C M:
1 Form A B: 1 Form B |

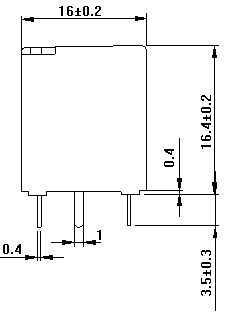

Габаритные размеры, коммутационная схема, топология
печатной платы (в мм)
