Каталог - Резисторы
Триммеры

Подстроечные резисторы (потенциометры) серии 3296P/W/X/Y/Z

Электрические параметры:
Диапазон сопротивлений	10 Ohm -2 MOhm
Допуск	±5%; ±10%
Абсолютное минимальное сопротивление	≤2 Ohm or 1%R
Изменение контактного сопротивления	≤3 Ohm or 1%
Сопротивление изоляции	R1 ≥ 1 GOhm
Выдерживаемое напряжение	640V AC
Количество оборотов	28
Экологические параметры:
Номинальная мощность	0,5W@70°С, 0W@150°С
Диапазон температур	-55°С...+150°С
Температурный коэффициент	±100ppm/°С
Изменение температуры	-55°С, 30min, +150°С, 30min, 5 cycles DR ≤ 1%R D(Uab/Uac) ≤ 5%
Вибрация	10 - 500 Hz, 0,75 mm, 6h DR ≤ 1%R D(Uab/Uac) ≤ 5%
Удар	390m/s², 4000 cycles DR ≤ 5%R
Электрическая выносливость	at 70°С@0,5W, 1000h, CRV ≤ 3% or 5 Ohm DR ≤ 10%R
Вращение	200 cycles CRV ≤ 3% or 3 Ohm, DTR≤ 4%
Физические параметры:
Пусковой момент	≤35mN/m
Воспламеняемость	UL 94V-0

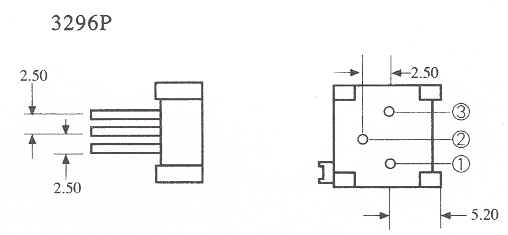

Потенциометры серии 3296P

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	37103	3296P-1-100	10 Ом
	37101	3296P-1-101	100 Ом
	37096	3296P-1-200	20 Ом
	37099	3296P-1-201	200 Ом
	37100	3296P-1-500	50 Ом
	37102	3296P-1-501	500 Ом
	37104	3296P-1-102	1 кОм
	37093	3296P-1-103	10 кОм
	37108	3296P-1-104	100 кОм
	37097	3296P-1-202	2 кОм
	37095	3296P-1-203	20 кОм
	37105	3296P-1-204	200 кОм
	37091	3296P-1-253	25 кОм
	37090	3296P-1-254	250 кОм
	37106	3296P-1-502	5 кОм
	37094	3296P-1-503	50 кОм
	37089	3296P-1-504	500 кОм
	37092	3296P-1-105	1 МОм
	37098	3296P-1-205	2 МОм

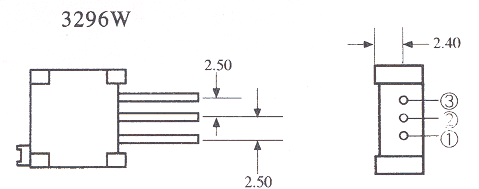

Потенциометры серии 3296W

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	37070	3296W-1-100	10 Ом
	37064	3296W-1-101	100 Ом
	37067	3296W-1-200	20 Ом
	37066	3296W-1-201	200 Ом
	37062	3296W-1-500	50 Ом
	23418	3296W-1-501	500 Ом
	23417	3296W-1-102	1 кОм
	23415	3296W-1-103	10 кОм
	23416	3296W-1-104	100 кОм
	37068	3296W-1-202	2 кОм
	37060	3296W-1-203	20 кОм
	37065	3296W-1-204	200 кОм
	37087	3296W-1-253	25 кОм
	37085	3296W-1-254	250 кОм
	23414	3296W-1-502	5 кОм
	22310	3296W-1-503	50 кОм
	23419	3296W-1-504	500 кОм
	37061	3296W-1-105	1 МОм
	37069	3296W-1-205	2 МОм

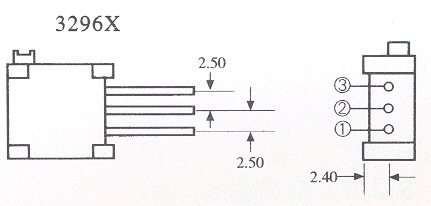

Потенциометры серии 3296X

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	37083	3296X-1-100	10 Ом
	37081	3296X-1-101	100 Ом
	37075	3296X-1-200	20 Ом
	37076	3296X-1-201	200 Ом
	37088	3296X-1-500	50 Ом
	22307	3296X-1-501	500 Ом
	37077	3296X-1-102	1 кОм
	37071	3296X-1-103	10 кОм
	37078	3296X-1-104	100 кОм
	37086	3296X-1-202	2 кОм
	37073	3296X-1-203	20 кОм
	37082	3296X-1-204	200 кОм
	37072	3296X-1-253	25 кОм
	37079	3296X-1-254	250 кОм
	16670	3296X-1-502	5 кОм
	22309	3296X-1-503	50 кОм
	16669	3296X-1-504	500 кОм
	37084	3296X-1-105	1 МОм
	37080	3296X-1-205	2 МОм

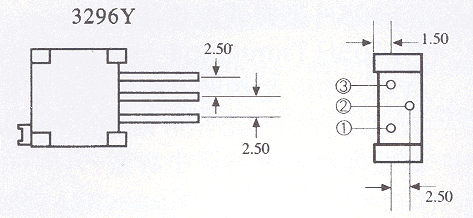

Потенциометры серии 3296Y

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	51662	3296Y-1-100	10 Ом
	51663	3296Y-1-101	100 Ом
	51668	3296Y-1-200	20 Ом
	51669	3296Y-1-201	200 Ом
	51676	3296Y-1-500	50 Ом
	51677	3296Y-1-501	500 Ом
	51664	3296Y-1-102	1 кОм
	51665	3296Y-1-103	10 кОм
	51666	3296Y-1-104	100 кОм
	51670	3296Y-1-202	2 кОм
	51671	3296Y-1-203	20 кОм
	51672	3296Y-1-204	200 кОм
	51674	3296Y-1-253	25 кОм
	51675	3296Y-1-254	250 кОм
	51678	3296Y-1-502	5 кОм
	51679	3296Y-1-503	50 кОм
	51680	3296Y-1-504	500 кОм
	51667	3296Y-1-105	1 МОм
	51673	3296Y-1-205	2 МОм

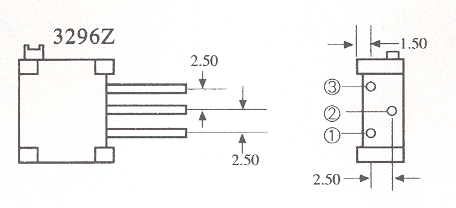

Потенциометры серии 3296Z

Внешний вид	Код товара	Марка	Сопротивление
Чертеж	176185	3296Z-1-100	10 Ом
	136305	3296Z-1-200	100 Ом
	136308	3296Z-1-500	1 кОм
	166344	3296Z-1-101	10 кОм
	124560	3296Z-1-201	100 кОм
	124562	3296Z-1-501	1 МОм
	124563	3296Z-1-102	20 Ом
	124564	3296Z-1-202	200 Ом
	124565	3296Z-1-502	2 кОм
	160875	3296Z-1-103	20 кОм
	160877	3296Z-1-203	200 кОм
	160879	3296Z-1-253	2 МОм
	160880	3296Z-1-503	25 кОм
	160881	3296Z-1-104	250 кОм
	160882	3296Z-1-204	50 Ом
	160883	3296Z-1-254	500 Ом
	160884	3296Z-1-504	5 кОм
	160885	3296Z-1-105	50 кОм
	160886	3296Z-1-205	500 кОм
