| Подстроечные резисторы (потенциометры) |
Потенциометры керамические подстроечные для поверхностного (SMD) монтажа серии 3361P/S
| Электрические параметры: |
| Диапазон сопротивлений |
100 Ohm - 1 MOhm |
| Допуск |
±10% |
| Абсолютное минимальное сопротивление |
≤ 2 Ohm or 1%R |
| Изменение сопротивления на контактах |
≤ 1%R or 3 Ohm |
| Регулируемость |
Напряжение |
±0,01% |
| Сопротивление |
±0,05% |
| Сопротивление изоляции |
500 В DC 1 MOhm min. |
Пробивное напряжение: |
уровень моря |
900 В AC |
| 70000ft |
350 В AC |
| Угол поворота |
240° |
| Экологические параметры: |
| Номинальная мощность |
70°C |
0,5 W |
| 125°C |
0 W |
| Диапазон температур |
-55..+125°C |
| Температурный коэффициент |
±100 ppm/°C |
| Испытание уплотнения |
85°C |
| Влагостойкость |
MIL-STD-202 96h (2% DTR, 10 MOhm IR) |
| Удар |
100 G (±1%DTR; ±1%DVR) |
| Вибрация |
30 G (±1%DTR; ±1%DVR) |
| Нагрузка |
0.5W&70°C,1000h (±3%DTR; ±3% or 3 Ohm) |
| Ресурс вращения |
200 cycles ( 4%DTR ±3% or 3 Ohm) |
| Физические параметры: |
| Вращающий момент |
3 oz -in max. |
| Терминалы |
пайка выводов |
| Воспламеняемость |
UL 94V-0 |
Конструктор серии
| 3361 |
P |
- |
-1 |
- |
204 |
G |
LF |
| 1 |
2 |
|
3 |
|
4 |
5 |
6 |
|
|
1) Серия:
3361
2) Тип выводов:
P
S
3) Стандарт:
-1
4) Код сопротивления
XXX: кодовое обозначение потенциометров включает в себя три цифры. Первые две цифры указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например, 204 расшифровывается как 20 умножить на 10 в 4-й степени т.е. 200000 Ом или 200 килоом, 103 — это 10 умножить на 10 в третьей степени т.е. 10000 Ом или 10 килоом
5) Обозначение упаковки
G: тисненая лента
6) Терминалы
LF: 100% луженые
|
|

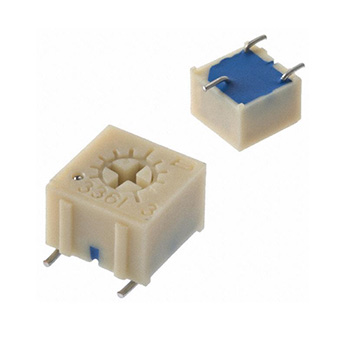

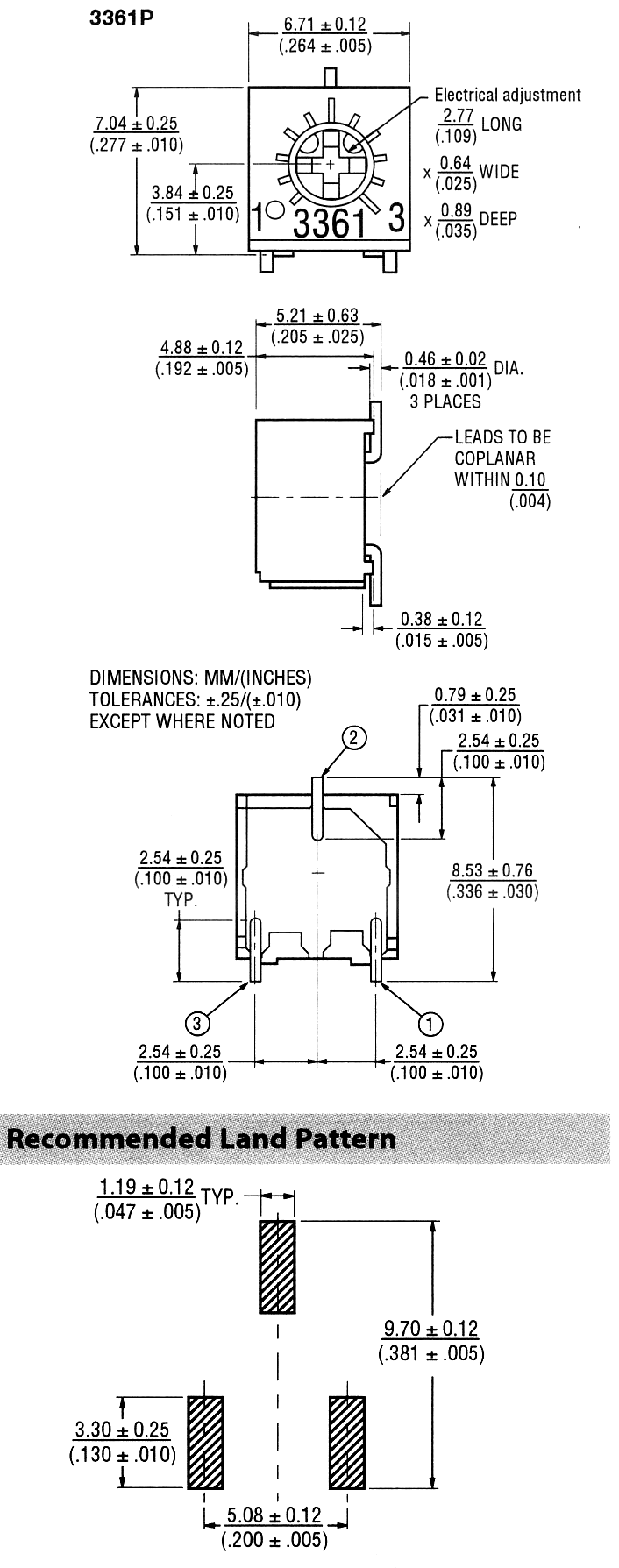

Потенциометры серии 3361P

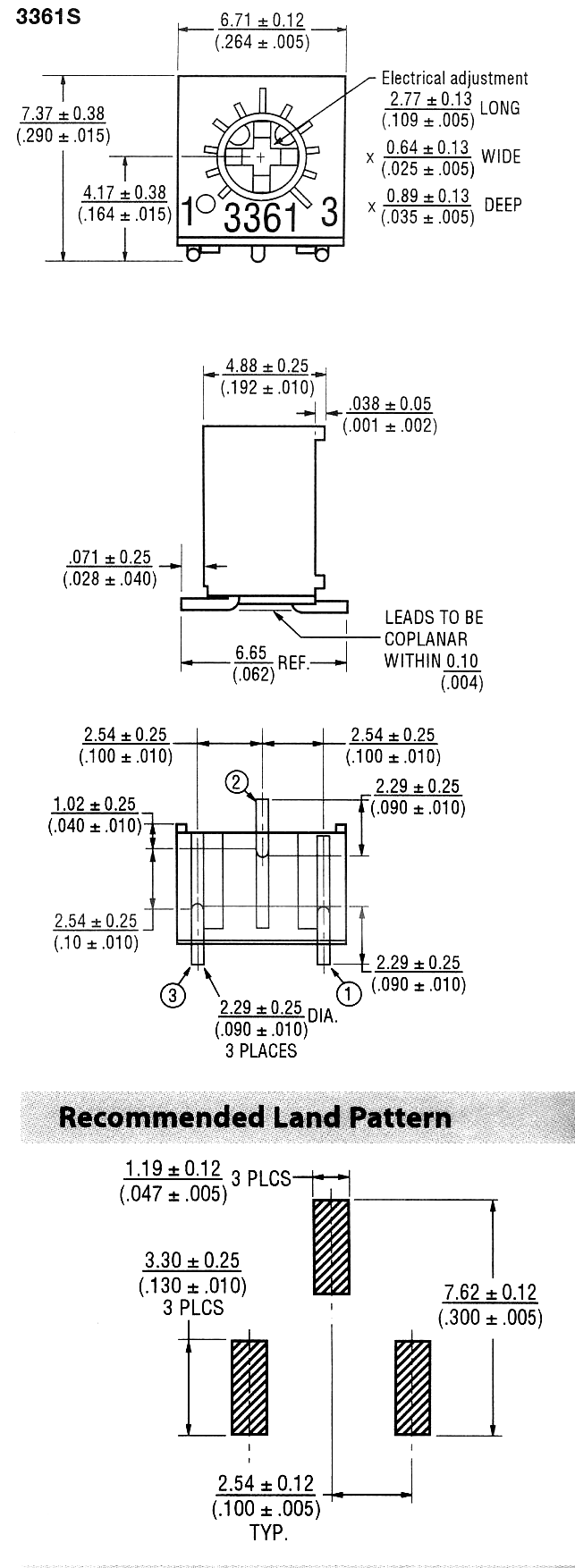

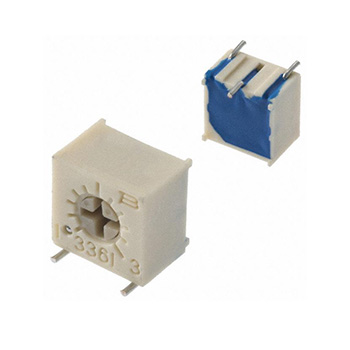

Потенциометры серии 3361S
| |
|
|
|
