| Подстроечные резисторы (потенциометры) |
Углеродные подстроечные потенциометры серии TC15-7/9-N/K
| Электрические параметры: |
| Диапазон сопротивлений |
100 Ohm -2 MOhm |
| Допуск |
±20%, ±30% |
| Абсолютное минимальное сопротивление |
R≥250kOhm: 0.1%; 250kOhm>R>10kOhm: 20 Ohm max;
10кОм ≥ R: 10 Ohm max. |
| Угол поворота |
270° ±20° |
| Экологические параметры: |
| Сопротивление пайке |
260°С, 3sec. |
| Рабочее напряжение |
100 V max. |
| Номинальная мощность |
0,1W |
| Диапазон температур |
-10°С...+70°С |
| Температурный коэффициент |
±1000ppm/°С |
| Влажность |
95% RH 500h at 40°С |
| Электрическая выносливость |
3h loaded,
TRS ≤ ± 5% |
| Ресурс вращения |
±15% |
| Физические параметры: |
| Вращение |
40±20 g-cm |
Конструктор серии
| TC15 |
7 |
- |
N |
- |
QP |
- |
204 |
| 1 |
2 |
|
3 |
|
4 |
|
5 |
|
|
1) Серия:
TC15
2) Тип:
7: горизонтальный
9: вертикальный
3) Модель:
N
K
4) Тип покрытия:
QP
5) Код сопротивления
XXX: кодовое обозначение потенциометров включает в себя три цифры. Первые две цифры указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например, 204 расшифровывается как 20 умножить на 10 в 4-й степени т.е. 200000 Ом или 200 килоом, 103 — это 10 умножить на 10 в третьей степени т.е. 10000 Ом или 10 килоом
|
|

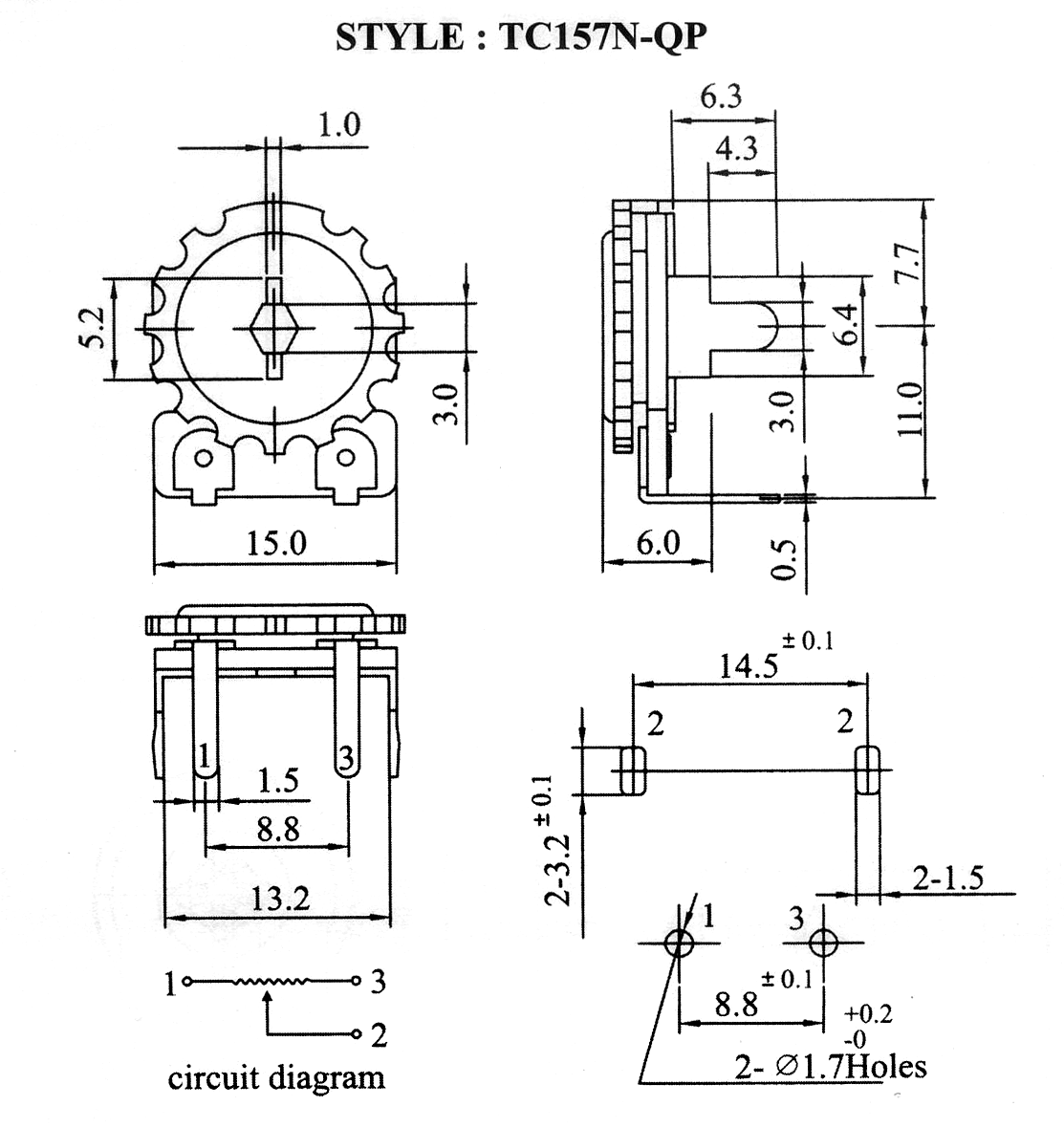

Потенциометры серии TC157N-QP
Чертеж |
85957 |
TC157N-QP-101 |
100 Ом |
| 85958 |
TC157N-QP-201 |
200 Ом |
| 85959 |
TC157N-QP-301 |
300 Ом |
| 85960 |
TC157N-QP-501 |
500 Ом |
| 85961 |
TC157N-QP-102 |
1 кОм |
| 85962 |
TC157N-QP-152 |
1,5 кОм |
| 86660 |
TC157N-QP-202 |
2 кОм |
| 86661 |
TC157N-QP-302 |
3 кОм |
| 86662 |
TC157N-QP-332 |
3,3 кОм |
| 86663 |
TC157N-QP-472 |
4,7 кОм |
| 86664 |
TC157N-QP-502 |
5 кОм |
| 86665 |
TC157N-QP-682 |
6,8 кОм |
| 86666 |
TC157N-QP-103 |
10 кОм |
| 86667 |
TC157N-QP-153 |
15 кОм |
| 86668 |
TC157N-QP-203 |
20 кОм |
| 86669 |
TC157N-QP-253 |
25 кОм |
| 86670 |
TC157N-QP-303 |
30 кОм |
| 86671 |
TC157N-QP-473 |
47 кОм |
| 86672 |
TC157N-QP-503 |
50 кОм |
| 86673 |
TC157N-QP-683 |
68 кОм |
| 86674 |
TC157N-QP-104 |
100 кОм |
| 86675 |
TC157N-QP-154 |
150 кОм |
| 86676 |
TC157N-QP-204 |
200 кОм |
| 86677 |
TC157N-QP-254 |
250 кОм |
| 86678 |
TC157N-QP-304 |
300 кОм |
| 86679 |
TC157N-QP-474 |
470 кОм |
| 86680 |
TC157N-QP-504 |
500 кОм |
| 86681 |
TC157N-QP-105 |
1 МОм |

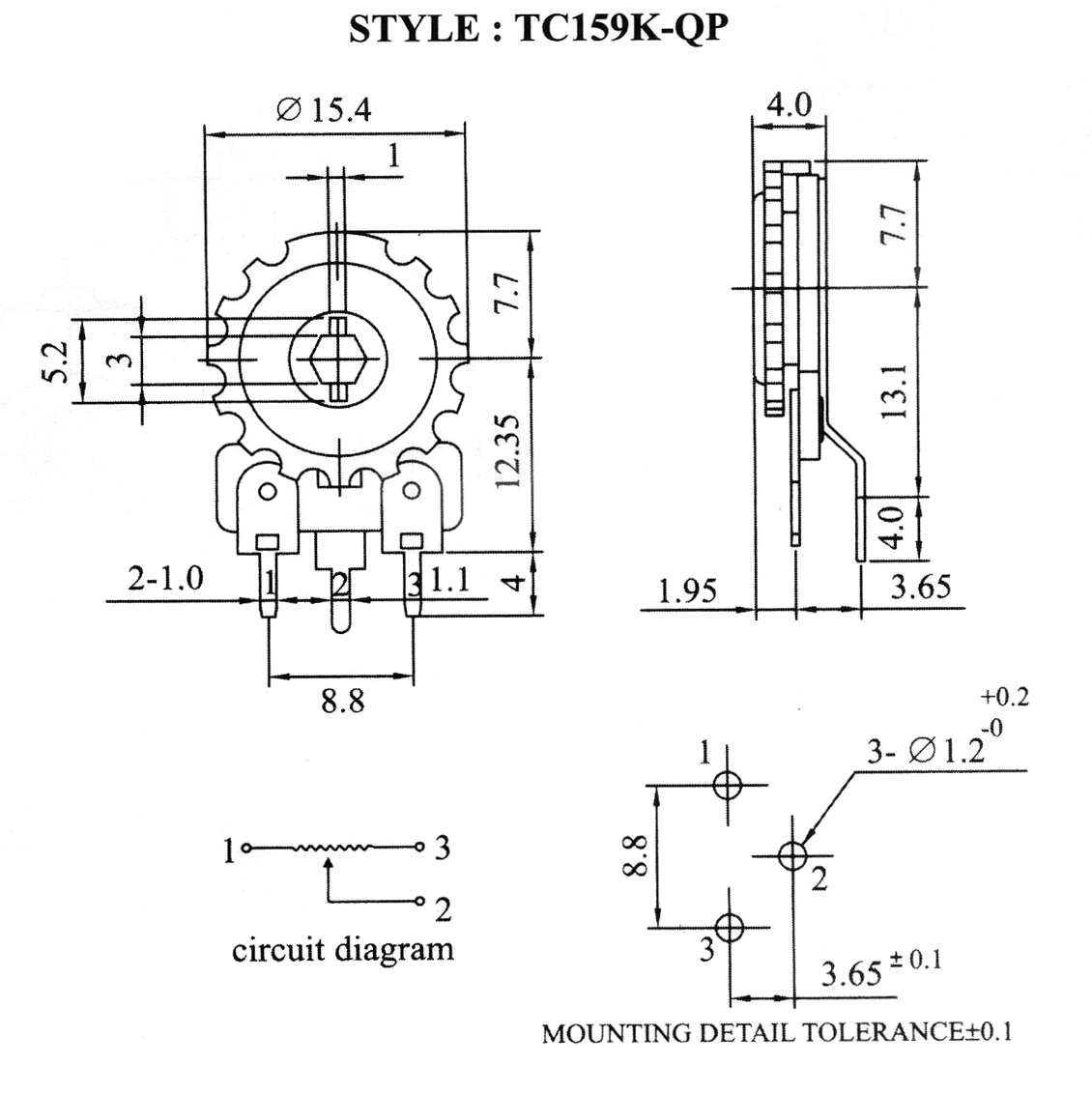

Потенциометры серии TC159K-QP
| |
|
|
|
