| Подстроечные резисторы (потенциометры) |
Подстроечные резисторы (потенциометры) серии TG-6
 |
| Электрические параметры: |
| Диапазон сопротивлений |
100 Ohm -1 MOhm |
| Допуск |
±20% |
| Остаточное сопротивление |
≤500 Ohm, 10 Ohm;
> 500 Ohm, 2% |
| Угол поворота |
240° ±20° |
| Экологические параметры: |
| Максимальное рабочее напряжение |
100V, 0,3W@70°С |
| Диапазон температур |
-30°С...+85°С |
| Температурный коэффициент |
±250ppm/°С |
| Электрическая выносливость |
at 70°С@0,3W, 1000h ±5% |
| Физические параметры: |
| Крутящий момент |
30-300 gf-cm. |
| Условия пайки |
240°С ±260°С,3 sec. |
|
| Конструктор серии |
|
|
|
1) серия:
TG
TGS
2) Модель:

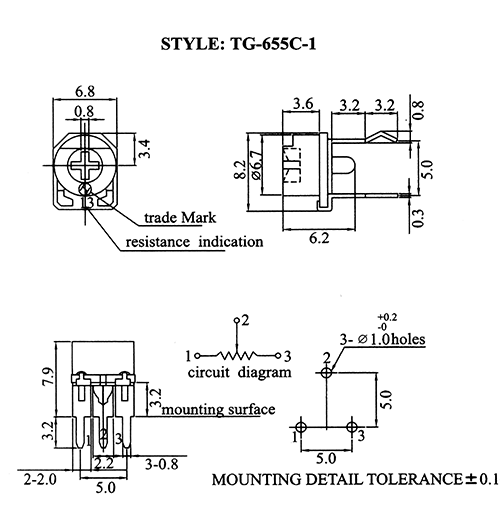

655C-1

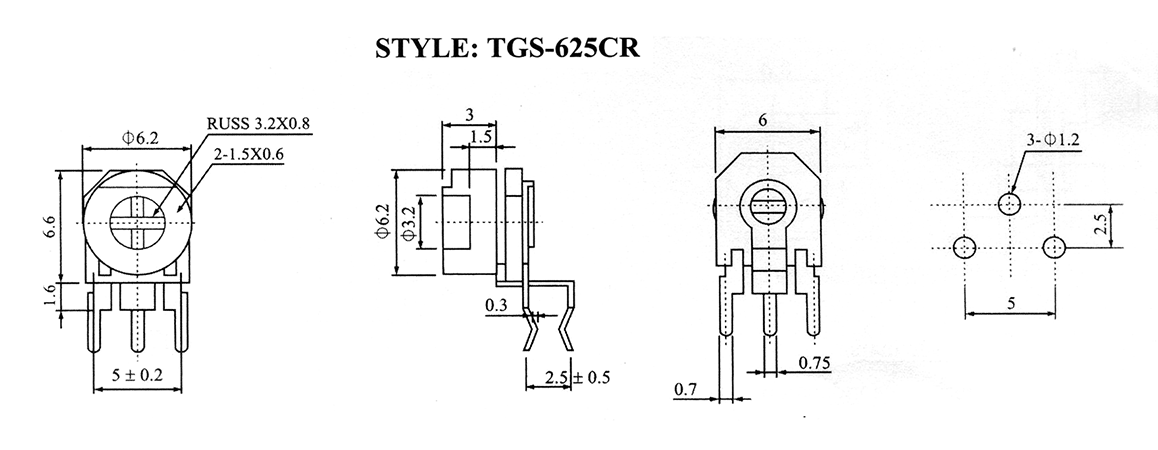

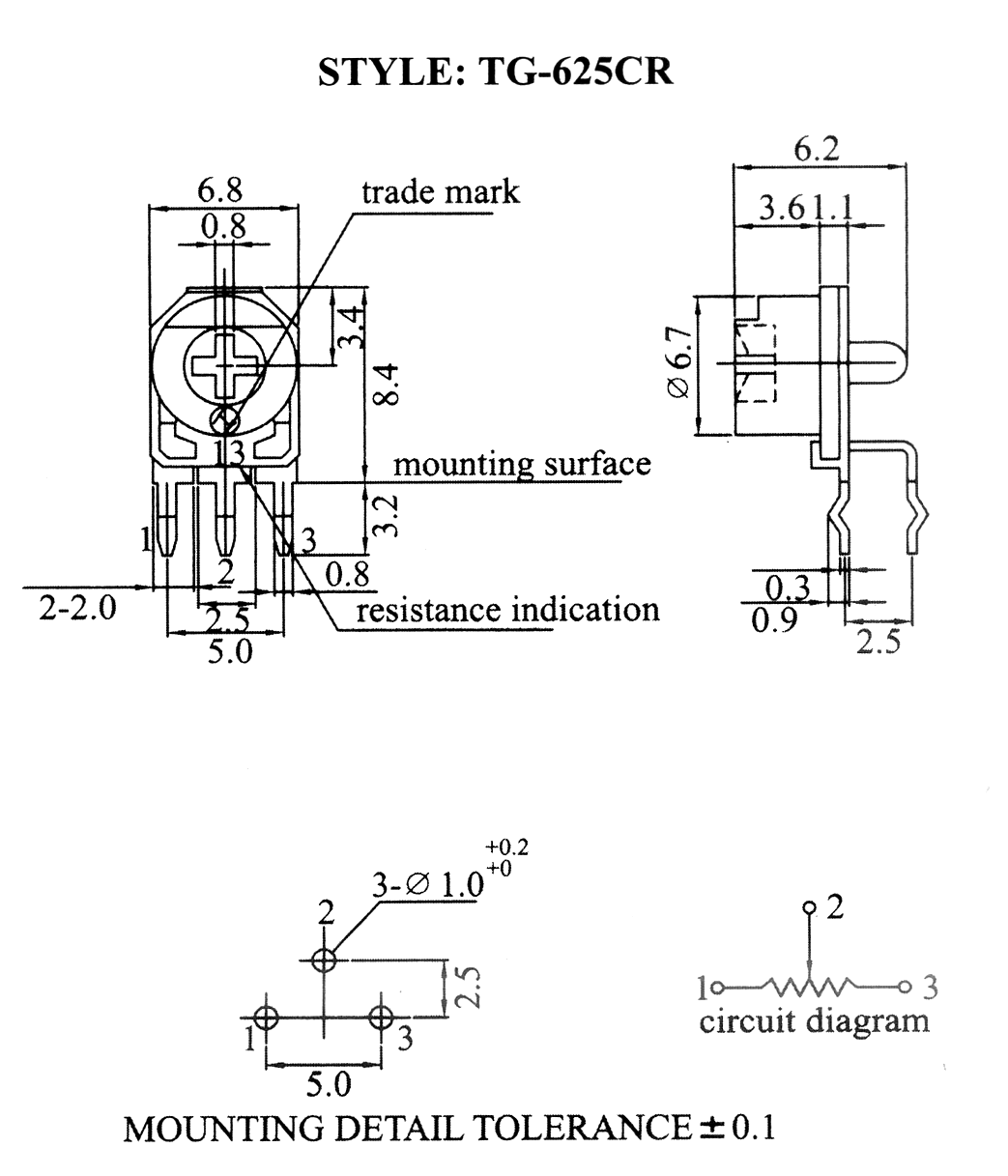

625CR

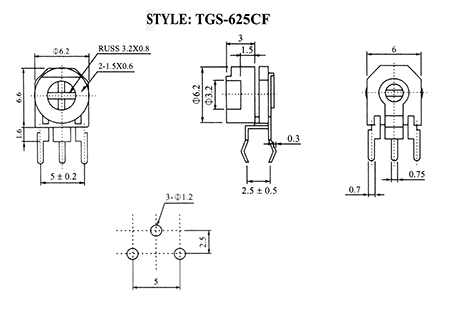

625CF

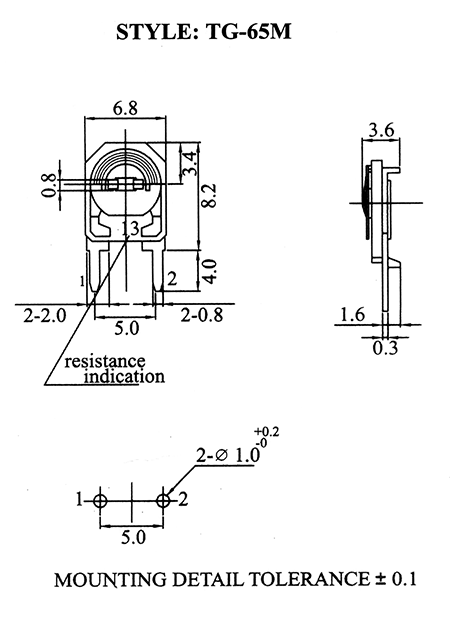

65M
3) Код сопротивления:
XXX: кодовое обозначение сопротивления включает в себя три цифры. Первые две цифры указывают числовое значение сопротивления, а последняя — показатель степени числа 10, на которое умножается первая группа цифр. Например, 204 расшифровывается как 20 умножить на 10 в 4-й степени т.е. 200000 Ом или 200 килоом, 103 — это 10 умножить на 10 в третьей степени т.е. 10000 Ом или 10 килоом.
| 101 |
201 |
301 |
501 |
102 |
152 |
202 |
302 |
332 |
472 |
502 |
682 |
103 |
153 |
| 100 Ом |
200 Ом |
300 Ом |
500 Ом |
1 кОм |
1.5 кОм |
2 кОм |
3 кОм |
3.3 кОм |
4.7 кОм |
5 кОм |
6.8 кОм |
10 кОм |
15 кОм |
| 203 |
253 |
303 |
473 |
503 |
683 |
104 |
154 |
204 |
254 |
304 |
474 |
504 |
105 |
| 20 кОм |
25 кОм |
30 кОм |
47 кОм |
50 кОм |
68 кОм |
100 кОм |
150 кОм |
200 кОм |
250 кОм |
300 кОм |
470 кОм |
500 кОм |
1 МОм |
|
|

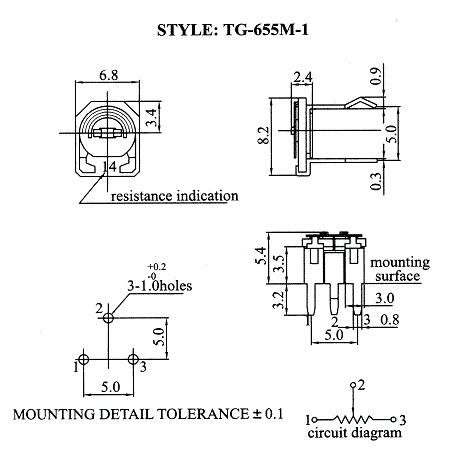

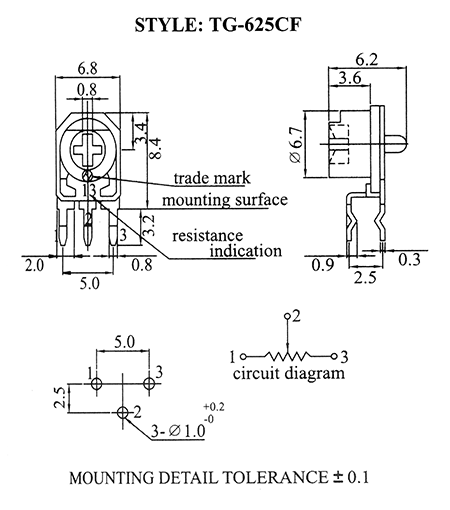

Потенциометры серии TG-6
|

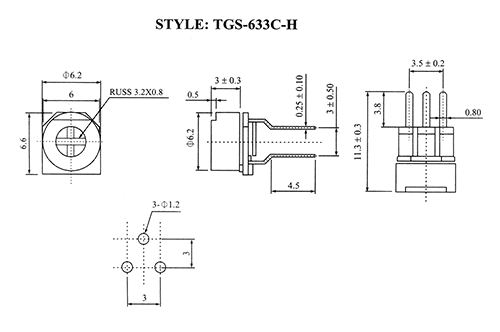

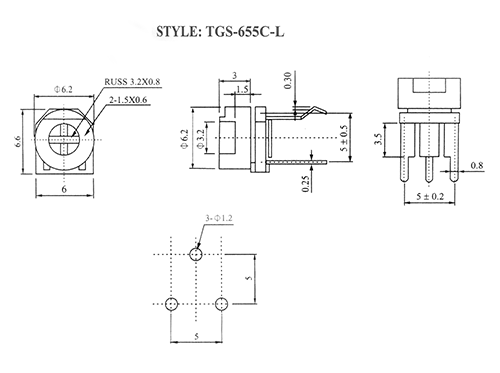

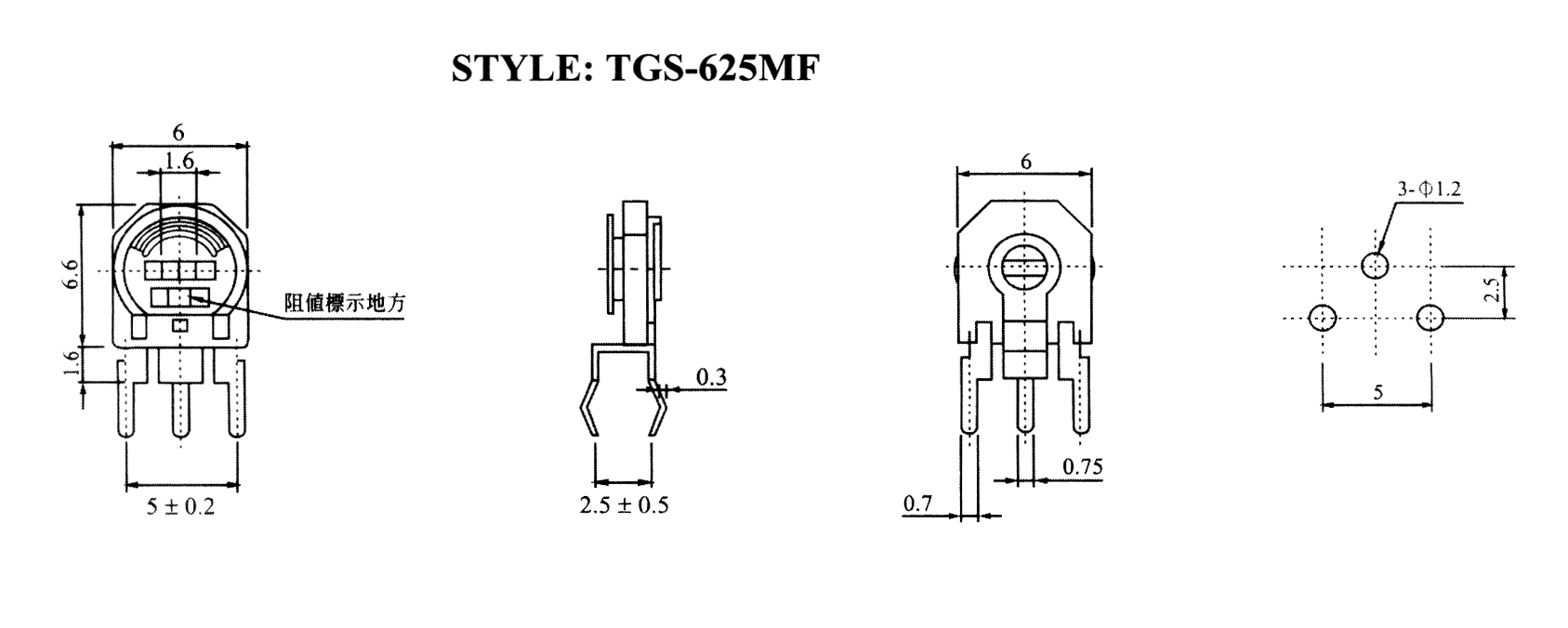

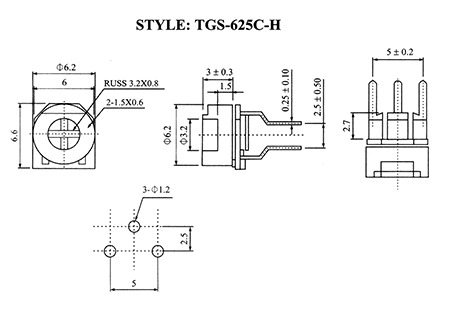

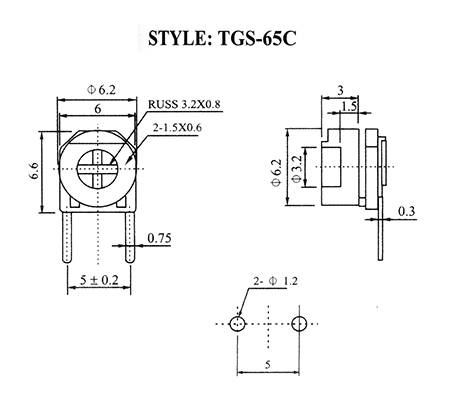

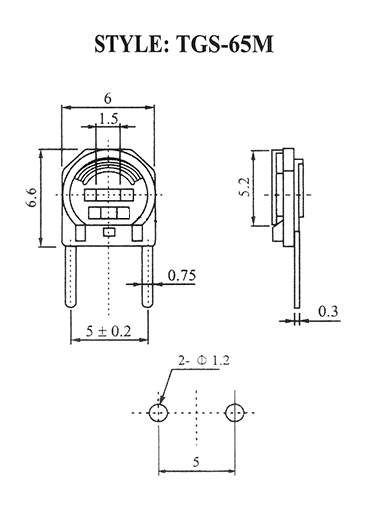

Потенциометры серии TGS-6
|
| |
|
|
|
