Резисторы переменные (потенциометры) роторного типа 12 мм

R1210N-_A_-

Система обозначений >>

R1210N-_A_-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм

Технические характеристики

Электрические:
Диапазон сопротивлений Для В: 5 КОм - 1 МОм
Для остальных: 5 КОм - 500 КОм
Допуск ±20%
Характеристики регулирования A,B,C
Максимальное рабочее напряжение  Для В: 150 V AC
Для остальных: 100 V AC
Номинальная мощность Для В: 0,08 Вт
Для остальных: 0,04 Вт
Сопротивление изоляции Более чем 50 MОм при 500 V DC
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Погрешность -40~0 dB <= 3dB

Физические:
Общий угол вращения 300° ± 10°
Усилие вращения 20-204 гс•см
Сила упора 5 кгс•см
Сила нажатия-выталкивания 7 кгс макс.
Усилие щелчка 51-305 гс•см

Ресурс: 15000 циклов
R1210N-_A_-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм

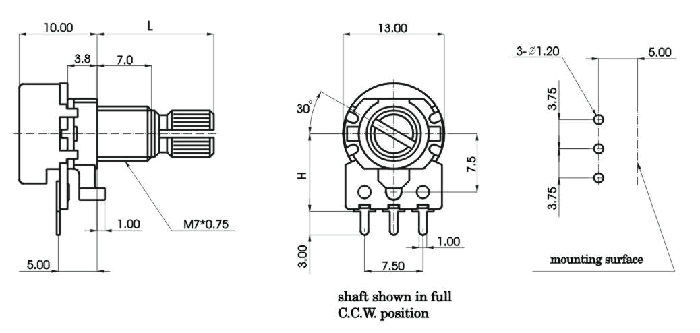

Варианты исполнения валов

S-тип
X Q R S
L 15 20 25
F-тип
X A B C D
L 15 20 25 30
F 7 12 12 14
KQ-тип
X 2 3 4 5
L 15 20 25 30
T 6 10 12 12
M 1,5 2 2 2
