| Потенциометры
движкового типа разные |

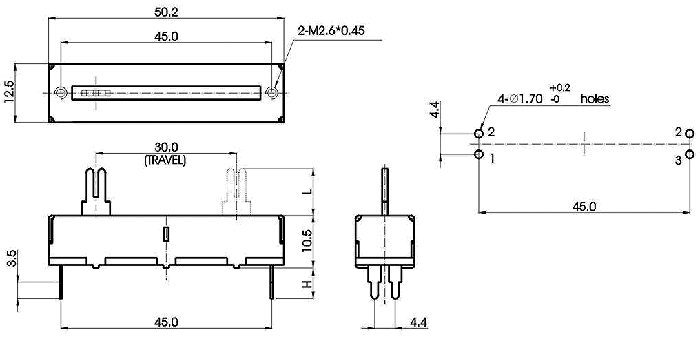

S3002N-___-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
1 кОм - 1 МОм |
| Допуск |
±20%
при более чем 1 МОм ± 30% |
| Характеристики регулирования |
A,B,C,D,K.W.RD |
| Сопротивление изоляции |
100 MОм мин. при 250 V DC |
| Погрешность |
-40~0 dB <= 3dB |
Номинальная мощность
(Вт) |
| Характеристика |
Перемещение
(мм) |
| 20 |
30 |
| B |
Одиночный |
0,1 |
0,2 |
| Двойной |
0,05 |
0,1 |
| Кроме
B |
Одиночный |
0,05 |
0,1 |
| Двойной |
0,025 |
0,05 |
|
Максимальное
рабочее напряжение
(V AC) |
| Характеристика |
Перемещение
(мм) |
| 20 |
30 |
| B |
Одиночный |
200 |
200 |
| Двойной |
100 |
200 |
| Кроме
B |
Одиночный |
150 |
150 |
| Двойной |
50 |
150 |
|
Остаточное
сопротивление |
Диапазон
сопротивлений |
10
кОм |
50
кОм |
100
кОм |
200
кОм |
500
кОм |
1
МОм |
Между
контактами
1-2 |
10
Ом |
10
Ом |
10
Ом |
20
Ом |
20
Ом |
20
Ом |
Между
контактами
2-3 |
10
Ом |
10
Ом |
20
Ом |
20
Ом |
50
Ом |
50
Ом |
|
| |
|
| Физические: |
|
|
Рабочее усилие
|
20-200 кгс |
| Усилие упора |
5 кгс |
| Колебание рычага |
2(2*L)/ 20 мм макс. |
| Изгибающий момент |
250 кгс•см |
| Сила нажатия-выталкивания |
5 кгс макс. |
| Отклонение рычага |
0,5 макс. (одна сторона) |
| Усилие щелчка |
30-250 кгс (только для центрального щелчка) |
| Тип щелчка |
| Количество
щелчков |
Модель |
| Центральный |
S2006N
S2006G
S3001N
S3006N
S3006G
S3002N |
| 7 |
S2006N
S2006G
S3006N |
| 11 |
S3006N
S3006G
S3001N |
|
| |
|
| Ресурс: |
15000 циклов |
|
 |
|
|
|
|
|
|
