Металло-пленочные резисторы серии MF
Номиналы и буквенно-цифровая маркировка резисторов
Цветовая маркировка постоянных маломощных выводных резисторов
|
Особенности:
-
Высокое качество
-
Долговременная стабильность
-
Широкий диапазон сопротивлений от 1 Ом до
10 МОм
-
Допуски сопротивлений: ±0,5%; ±1%
-
Температурные коэффициенты: ±25
ppm; ±50 ppm; ±100 ppm
|
 |
Наличие товара и ориентировочные цены на нашем складе в Москве на данный
момент можно проверить, кликнув по ссылкам ниже
Резисторы металлопленочные серии MF выпускаются, в основном, с допуском 1% и подчиняются ряду E96. Другие допуски непопулярны для этой серии. Допуск более 1% на зарубежных фабриках для этого типа резисторов считается браком. Являются аналогом отечественной серии С2-29В. Допуск менее 1% для металлопленочных резисторов также непопулярен, т.к. цены выше в несколько раз, хотя изготовить возможно, но при заказе от десятков тысяч штук. Допуск 5% наиболее распространен у углеродистых резисторов серии CF.
Резисторы поставляются нами как со склада в Москве, так и под заказ с фабрики. Большинство номиналов резисторов серии MF имеется на зарубежных складах в наличии, и поставка их может занять от 7 РАБОЧИХ дней. Условия поставок уточняйте у менеджеров.
Размеры, мм:
| Номинальная мощность |
Размеры, мм |
Диапазон сопротивлений |
Макс. рабочее напряжение, В |
Макс. напряжение перегрузки, В |
Напряжение пробоя диэлектрика, В |
| D |
L |
H |
d |
| 1/8W |
2±0,5 |
3,8±0,5 |
28±3 |
0,45±0,05 |
1...10 MОм |
150 |
300 |
300 |
| 1/4WS |
250 |
500 |
| 1/4W |
2,5±0,5 |
6,3±0,5 |
0,56±0,05 |
500 |
| 1/2WS |
350 |
700 |
| 1/2W |
3,5±0,5 |
9±1 |
700 |
| 1WS |
0,8±0,1 |
500 |
800 |
| 1W |
4,5±0,5 |
11±1 |
30±3 |
800 |
| 2WS |
600 |
| 2W |
5,0±0,5 |
15±1 |
33±3 |
| 3WS |
1000 |
| 3W/5WS |
6,0±1,0 |
17±1 |
45±3 |
| 5W |
8,0±1,0 |
24±1 |
43±3 |
800 |
| 7W |
5,5±1,0 |
30±1 |
40±3 |
1000 |
График ограничения мощности:

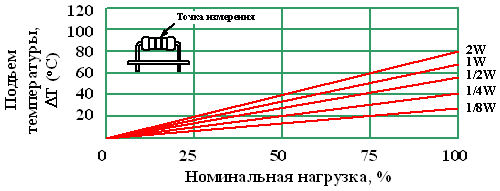

Зависимости температуры от нагрузки:
Типы формовки выводов:
M-тип:
|
MG-тип:
D1: Ж0,75-0,85 (1/4W; 1/2WS;
1/2W; 1WS)
D1: Ж0,9-1,05 (1W; 2WS; 2W; 3WS)
A: 1,2±0,1 (1/4W; 1/2WS; 1/2W; 1WS)
A: 1,35±0,1 (1W; 2WS; 2W; 3WS) |
| Номинальная мощность |
Размеры, мм |
| Стандартный тип |
Миниатюрный тип |
L |
D |
H |
h |
d |
P |
| 1/8W |
1/4WS |
3,8±0,5 |
2±0,5 |
|
10±2 |
0,45±0,05 |
6±0,5 |
| 1/4W |
1/2WS |
6,3±0,5 |
2,5±0,5 |
7±2 |
11±2 |
0,56±0,05 |
10±0,5 |
| 1/2W |
1WS |
9±1 |
3,5±0,5 |
12,5±1 |
| 0,8±0,1 |
15±1 |
| 1W |
2WS |
11±1 |
4,5±0,5 |
15±2 |
| 2W |
3WS |
15±1 |
5,0±0,5 |
20±2 |
| 3W |
5WS |
17±1 |
6,0±1,0 |
10±2 |
15±2 |
25±2 |
| 5W |
|
24±1 |
8,0±1,0 |
30±2 |
|
| FKK-тип: |
FKN-тип: |
FNK-1-тип: |
FNK-2-тип: |
FNN-1-тип: |
FNN-2-тип: |
 |
 |
 |
 |
 |
 |
| Номинальная мощность |
Размеры, мм |
| L |
D |
H1 |
H2 |
H3 |
d |
P |
K |
| Стандартный тип |
Миниатюрный тип |
| 1/8W |
1/4WS |
3,8±0,5 |
2±0,5 |
4±1 |
4±1 |
4±1 |
0,45±0,05 |
6,5±2 |
- |
| 1/4W |
1/2WS |
6,3±0,5 |
2,5±0,5 |
4±1 |
- |
4±1 |
0,56±0,05 |
1,5±0,5 |
| 1/2W |
1WS |
9±1 |
3,5±0,5 |
7,5±2 |
- |
- |
| 4,0±1 |
- |
- |
0,8±0,1 |
| 1W |
2WS |
11±1 |
4,5±0,5 |
7,5±2 |
- |
- |
10±2 |
| 2W |
3WS |
15±1 |
5±0,5 |
- |
- |
| 3W |
5WS |
17±1 |
6,0±1 |
10±2 |
- |
- |
12±2 |
| 5W |
|
24±1 |
8,0±1 |
- |
- |
15±2 |
| 7W |
|
30±1 |
5,5±1 |
4±2 |
- |
- |
20±2 |
|
| FT-тип: |
 |
| Номинальная мощность |
Размеры, мм |
| D |
L |
d |
A |
P |
P0 |
P1 |
P2 |
P3 |
H0 |
D0 |
W |
W0 |
W1 |
| 1/4W |
2,5±0,5 |
6,0±0,5 |
0,60±0,05 |
11,5±0,5 |
12,7±1,0 |
12,7±0,3 |
3,85±0,7 |
6,3±0,5 |
5,0±0,8 |
16,5±0,5 |
4,0±0,2 |
18,0±1,0 |
13,0±1,0 |
9,0±10,5 |
| 1/2WS |
| 1/2W |
3,5±0,5 |
9,0±1,0 |
0,60±0,05 |
14,5±0,5 |
12,7±1,0 |
12,7±0,3 |
3,85±0,7 |
6,3±0,5 |
5,0±0,8 |
16,5±0,5 |
4,0±0,2 |
18,0±1,0 |
13,0±1,0 |
9,0±10,5 |
| 1WS |
| 1W |
4,5±0,5 |
11±1,0 |
0,8±0,1 |
22±0,5 |
12,7±1,0 |
12,7±0,3 |
3,85±0,7 |
6,3±0,5 |
5,0±0,8 |
16,5±0,5 |
4,0±0,2 |
18,0±1,0 |
13,0±1,0 |
9,0±10,5 |
| 2WS |
|
 |
| Номинальная мощность |
Количество, шт. |
Размеры, мм |
| Стандартный тип |
Миниатюрный тип |
a |
b |
с |
| 1/4W |
1/2WS |
3000 |
46 |
130 |
325 |
| 1/2W |
1WS |
2500 |
| 1W |
2WS |
1500 |
49 |
130 |
325 |
|
| Упаковка на ленте: |
 |
| Номинальная мощность |
Типоразмер ленты |
Размеры, мм |
| A |
B |
C |
D max |
E max |
| Стандартный тип |
Миниатюрный тип |
| ≤1/4W |
≤1/2WS |
T26 |
26±1 |
5±0,5 |
6±1 |
0,6 |
1,2 |
| T52 |
52±1 |
| 1/2W |
1WS |
| 1W |
2WS |
| T63 |
63±1 |
| 2W |
3WS |
T52 |
52±1 |
10±0,5 |
| T63 |
63±1 |
| T73 |
73±1 |
|
 |
| Номинальная мощность |
Типоразмер ленты |
Количество, шт. |
Размеры, мм |
| Стандартный тип |
Миниатюрный тип |
W |
L |
H |
| 1/8W |
1/4WS |
T26 |
5000 |
50±5 |
255±5 |
70±5 |
| T52 |
77±5 |
260±5 |
| 1/4W |
1/2 WS |
T26 |
50±5 |
112±5 |
| T52 |
77±5 |
| 1/2W |
1 WS |
2000 |
95±5 |
| 1W |
2WS |
1000 |
| T63 |
85±5 |
85±5 |
| 2W |
3WS |
T52 |
77±5 |
112±5 |
| T63 |
85±5 |
85±5 |
| T73 |
500 |
70±5 |
95±5 |
|
Цветовой код резисторов
Допуски и ряды
Система
обозначений:
MF |
1/4W |
1К3 |
F (±1%) |
T52 |
1 |
2 |
3 |
4 |
5 |
|
1. Серия
2. Номинальная мощность
3. Сопротивление
4. Допуск
5. Форма
выводов |
Система обозначений:
| CF |
1/4W |
1К3 |
J (±5%) |
T52 |
| 1 |
2 |
3 |
4 |
5 |
|
1. Серия
2. Номинальная мощность
3. Сопротивление
4. Допуск
5. Форма выводов: T52,
T26, T63,
T73, FKK,
FKN,
FNK-1,
FNK-2,
FNN-1,
FNN-2, FT |
Характеристики:
| Характеристика |
Спецификация |
Метод тестирования JIS.C.5202 |
| Диапазон рабочих температур |
-55...+155°C |
|
| Сопротивление изоляции |
10000 МОм (мин.) |
| Напряжение, выдерживаемое диэлектриком |
без пробоя изоляции |
Потенциал переменного напряжения в соответствии со спецификацией в течение 60 секунд |
| Температурный коэффициент |
в соответствии с табл. см.ниже |
Тестовая температура: 100°C |
| Кратковременная перегрузка |
±(1%+0,05 Ом) |
2,5 номинальных напряжения в течение 5 секунд |
| Температурное циклирование |
-40...+85°C в течение 5 циклов |
| Долговечность при полной нагрузке во влажности |
±(5%+0,1 Ом) |
При номинальном напряжении: 1,5 часа включено, 1,5 часа выключено при 40°C и 95% влажности в течение 1000 часов |
| Долговечность при полной нагрузке |
При номинальном напряжении: 1,5 часа включено, 1,5 часа выключено при 70°C в течение 1000 часов |
| Пригодность к пайке |
При покрытии 95% |
+260°C в течение 10 секунд |
| Термостойкость при пайке |
±(1%+0,05 Ом) |
+350°C в течение 3,5 секунд |
| Температурный коэффициент, ppm/°C |
±350 |
0...500 |
0...700 |
0...1500 |
| Значения сопротивлений, кОм |
<150 |
160...390 |
430...910 |
1000...10000 |
|
|
|
|
