Металл-оксидно пленочные огнестойкие резисторы

Номиналы и буквенно-цифровая маркировка резисторов

  • Полностью огнестойкая конструкция
  • Рабочая температура -55оС...+275оС
  • Диапазон сопротивлений от 10 Ом до 100 кОм
  • Допуск сопротивлений: ±5%

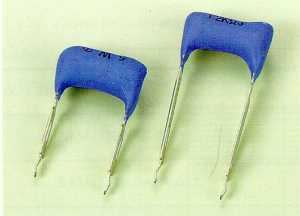

 Металл-оксидно пленочные огнестойкие резисторы

Характеристики:



Характеристика Спецификация Метод тестирования
Диапазон рабочих температур -55...+275°С
Температурный коэффициент ±350 PPM/°C Тестовая температура: 155 °C в течение 30-40 минут
Кратковременная перегрузка ±(1%+0,05 Ом) для 3W; ±(2%+0,1 Ом) для 5WS  2,5 номинальных напряжения в течение 5 секунд
Температурное циклирование ±(1%+0,05 Ом) -55...+155°С в течение 5 циклов
Долговечность при полной нагрузке ±(5%+0,1 Ом) макс. Номинальное напряжение: 1,5 часа включено, 1,5 часа выключено при 70°С в течение 1000 часов
Влагостойкость ±(2%+0,1 Ом) макс. 40°С; 90% влажность, 240 часов
Механическая прочность ±(1%+0,1 Ом) макс. >5 диам. медного проводника, 4 кгс, 240 часов
Пригодность к пайке При покрытии 95 % +235°С в течение 5 секунд
Термостойкость при пайке ±(1%+0,1 Ом) +350°С в течение 3,5 секунд



Система обозначений:



MOF

3W

1.2W

J (±5%)

RSH

1

2

3

4

5

1. Серия

2. Номинальная мощность

3. Сопротивление

4. Допуск J (±5%)

5. Форма

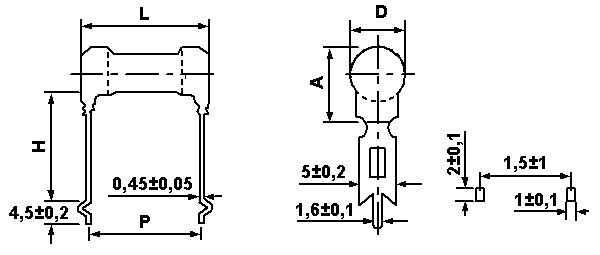

Размеры, мм:



Металл-оксидно пленочные огнестойкие резисторы



Допуски и ряды



Номинальная мощность, Вт Размеры (мм) Диапазон сопротивлений Макс. рабочее напряжение (RCWV*) Макс. напряжение перегрузки Напряжение, выдерживаемое диэлектриком
ЖD L A H Ом В В В
3W 7±1 16±1 13 (макс.) 15±2 10 Ом...100 кОм 500 800 1500
5WS 25±2





График ограничения мощности:

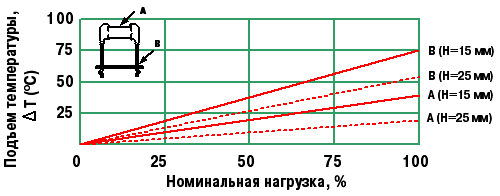

Зависимости температуры от нагрузки:
