Резисторы

Металл-оксидно пленочные резисторы

Номиналы и буквенно-цифровая маркировка резисторов

Цветовая маркировка постоянных маломощных выводных резисторов

  • Превосходные характеристики

  • Огнестойкое изоляционное покрытие

  • Превосходная долговременная стабильность

  • Все электронные методы тестирования соответствуют
    стандартам MIL-STD-202F или JIS C 5202

Металл-оксидно пленочные резисторы

Особенности:



  • Низкая цена, быстрые поставки

  • Долговременная стабильность

  • Широкий диапазон сопротивлений от 0,1 Ом до 100 кОм

  • Допуски сопротивлений: ±2%; ±5%



Цвет покрытия: стандартный тип - серый; миниатюрный тип - розовый



Характеристики:



Характеристика

Спецификация

Метод тестирования

Диапазон рабочих температур

-55...+235°С



Сопротивление изоляции

10000 МОм (мин.)



Напряжение, выдерживаемое диэлектриком

без пробоя изоляции

Потенциал переменного напряжения в соответствии
со спецификацией в течение 60 секунд

Температурный коэффициент

±350 PPM/°C

(±500 PPM/°C <1 Ом)

Тестовая температура: 100 °C

Кратковременная перегрузка

±(1%+0,05 Ом)

2,5 номинальных напряжения в течение 5 секунд

Температурное циклирование

±(1%+0,05 Ом)

-40...+85°С в течение 5 циклов

Долговечность при полной нагрузке
 во влажности

±5%

Номинальное напряжение: 1,5 часа включено,
1,5 часа выключено при 70°С в течение
1000 часов

Долговечность при полной нагрузке

Пригодность к пайке

При покрытии 95 %

+235°С в течение 5 секунд

Термостойкость при пайке

±(1%+0,05 Ом)

+350°С в течение 3,5 секунд



Система обозначений:



MOF

2W

1К3

J (±5%)

FKK

1

2

3

4

5

1. Серия

2. Номинальная мощность

3. Сопротивление

4. Допуск

5. Форма выводов





Размеры, мм:



Металл-оксидно пленочные резисторы



Цветовой код резисторов



Допуски и ряды





Номинальная мощность, Вт

Размеры (мм)

Диапазон
 сопротивлений

Макс. рабочее
напряжение
(RCWV*)

Макс.
напряжение
 перегрузки

Напряжение,
выдерживаемое
диэлектриком

Стандартный

Миниатюрный

D

L

H

d

Ом

В

В

В

1/8W
1/6W

1/4WS

1,6±0,5

3,0±0,5

28±3

0,45±0,05

0,1-100K

250

500

300

1/4W

1/2WS

2,0±0,5

6,0±0,5

28±3

0,56±0,05

250

500

350

1/2W

1WS

3,0±0,5

9,0±1,0

28±3

0,56±0,05
0,8±0,1

300

600

350

1W

2WS

4,0±0,5

11±1,0

30±3

0,80±0,1

350

700

600

2W

3WS

5,0±0,5

15±1,0

33±3

0,80±0,1

350

700

600

3W

5WS

7,5±0,5

24±1,0

40±3

0,80±0,1

500

1000

1000

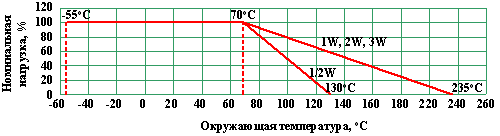

График ограничения мощности:

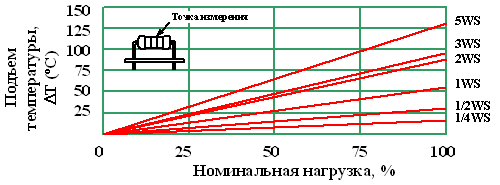

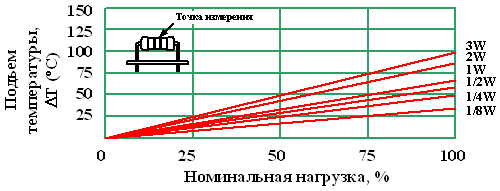

Зависимости температуры от нагрузки:







Типы формовки выводов:



D1: Ж0,75-0,85 (1/4W; 1/2WS; 1/2W; 1WS)
D1: Ж0,9-1,05 (1W; 2WS; 2W; 3WS; 3W; 5WS)



A: 1,2±0,1 (1/4W; 1/2WS; 1/2W; 1WS)
A: 1,35±0,1 (1W; 2WS; 2W; 3WS; 3W; 5WS)

M-тип

MG-тип

Номинальная мощность, Вт

Размеры, мм

Стандартный

Миниатюрный

L±1

D±0,5

H±2

h±2

d±0,1

P

1/8W

1/4WS

3±0,5

1,6



10

0,45±0,05

6±0,5

1/4W

1/2WS

6±0,5

2

7

11

0,56±0,05

10±0,5

1/2W

1WS

9

3

7

11

0,56±0,05
0,8±0,1

12,5±1
15±1

1W

2WS

11

4

7

11

0,80±0,1

15±2

2W

3WS

15

5

7

11

0,80±0,1

20±2

3W

5WS

24

7,5

10

15

0,80±0,1

30±2





FKK-тип

FKN-тип

FNK-1-тип

FNK-2-тип

FNN-1-тип

FNN-2-тип

Номинальная мощность, Вт

Размеры, мм

Стандартный

Миниатюрный

L±1

D±0,5

H1±2

H2±2

H3±2

d±0,1

P

K±0,5

1/8W

1/4WS

3

1,6

5 min.

6



0,45±0,05

6,5



1/4W

1/2WS

6

2

5 min.



4

0,56±0,05

6,5



1/2W

1WS

9

3

7,5





0,56±0,05
0,8±0,1

6,5

1

1W

2WS

11

4

7,5





0,8

10

1

2W

3WS

15

5

7,5





0,8

10

1

3W

5WS

24

7,5

10





0,8

15

1
