Полупроводники >> Диоды >> Стабилитроны

1SMB59xxB серия

3.0 Вт одиночные стабилитроны SMD (для поверхностного монтажа) в корпусе SMB


Одиночные стабилитроны 1SMB59xxB серии

Корпус SMB

Допуск номинального напряжения стабилизации: ±5%

Одиночные стабилитроны 1SMB59xxB серии для поверхностного монтажа (SMD) в корпусе SMA поставляются в 13" катушках по 3000 штук со склада в Москве и под заказ.



Одиночные стабилитроны 1SMB59xxB серии

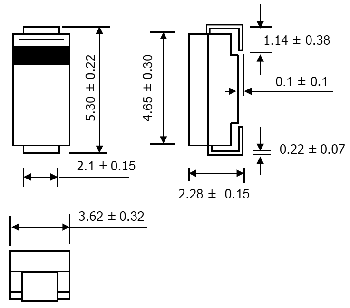

Размеры в мм


Электрические параметры

Код
товара
Марка Номинальное
напряжение
стабилизации, В
Тестовый
ток, мА
Макс. импеданс
стабилизации, Ом
Макс. обратный
ток, мкА
Макс.
непрерывный
ток, мА
VZ при IZT IZT ZZT при ZT ZZK при IZK IZK, мА IR при VR IZM
мкА В
131863 1SMB5913B 3.3 113.6 10 500 1.0 100 1.0 454
131864 1SMB5914B 3.6 104.2 9.0 500 1.0 75 1.0 416
131865 1SMB5915B 3.9 96.1 7.5 500 1.0 25 1.0 384
131866 1SMB5916B 4.3 87.2 6.0 500 1.0 5.0 1.0 348
131867 1SMB5917B 4.7 79.8 5.0 500 1.0 5.0 1.5 319
131868 1SMB5918B 5.1 73.5 4.0 400 1.0 5.0 2.0 294
131869 1SMB5919B 5.6 66.9 2.0 300 1.0 5.0 3.0 267
131870 1SMB5920B 6.2 60.5 2.0 200 1.0 5.0 4.0 241
131871 1SMB5921B 6.8 55.1 2.5 200 1.0 5.0 5.2 220
131872 1SMB5922B 7.5 50.0 3.0 400 0.5 5.0 6.0 200
131873 1SMB5923B 8.2 45.7 3.5 400 0.5 5.0 6.5 182
131874 1SMB5924B 9.1 41.2 4.0 500 0.5 5.0 7.0 164
131875 1SMB5925B 10 37.5 4.5 500 0.25 5.0 8.0 150
131876 1SMB5926B 11 34.1 5.5 550 0.25 1.0 8.4 136
131877 1SMB5927B 12 31.2 6.5 550 0.25 1.0 9.1 125
131878 1SMB5928B 13 28.8 7.0 550 0.25 1.0 9.9 115
131879 1SMB5929B 15 25.0 9.0 600 0.25 1.0 11.4 100
131880 1SMB5930B 16 23.4 10 600 0.25 1.0 12.2 93
131881 1SMB5931B 18 20.8 12 650 0.25 1.0 13.7 83
131882 1SMB5932B 20 18.7 14 650 0.25 1.0 15.2 75
131883 1SMB5933B 22 17.0 17.5 650 0.25 1.0 16.7 68
131884 1SMB5934B 24 15.6 19 700 0.25 1.0 18.2 62
131885 1SMB5935B 27 13.9 23 700 0.25 1.0 20.6 55
131886 1SMB5936B 30 12.5 26 750 0.25 1.0 22.8 50
131887 1SMB5937B 33 11.4 33 800 0.25 1.0 25.1 45
131888 1SMB5938B 36 10.4 38 850 0.25 1.0 27.4 41
131889 1SMB5939B 39 9.6 45 900 0.25 1.0 29.7 38
131890 1SMB5940B 43 8.7 53 950 0.25 1.0 32.7 34
131891 1SMB5941B 47 8.0 67 1000 0.25 1.0 35.8 31
131892 1SMB5942B 51 7.3 70 1100 0.25 1.0 38.8 29
131893 1SMB5943B 56 6.7 86 1300 0.25 1.0 42.6 26
131894 1SMB5944B 62 6.0 100 1500 0.25 1.0 47.1 24
131895 1SMB5945B 68 5.5 120 1700 0.25 1.0 51.7 22
131896 1SMB5946B 75 5.0 140 2000 0.25 1.0 56.0 20
131897 1SMB5947B 82 4.6 160 2500 0.25 1.0 62.2 18
131898 1SMB5948B 91 4.1 200 3000 0.25 1.0 69.2 16
131899 1SMB5949B 100 3.7 250 3100 0.25 1.0 76.0 15
131900 1SMB5950B 110 3.4 300 4000 0.25 1.0 83.6 13
131901 1SMB5951B 120 3.1 380 4500 0.25 1.0 91.2 12
131902 1SMB5952B 130 2.9 450 5000 0.25 1.0 98.8 11
131903 1SMB5953B 150 2.5 600 6000 0.25 1.0 114.0 10
131904 1SMB5954B 160 2.3 700 6500 0.25 1.0 121.6 9.0
131905 1SMB5955B 180 2.1 900 7000 0.25 1.0 136.8 8.0
131906 1SMB5956B 200 1.9 1900 9990 0.25 1.0 152.0 7.0

Symbol Parameter Параметр
VZ Reverse Zener Voltage @ IZT Номинальное напряжение стабилизации при IZT
IZT Reverse Current Обратный ток
ZZT Maximum Zener Impedance @ IZT Максимальный импеданс при IZT
IZK Reverse Current Обратный ток
ZZK Maximum Zener Impedance @ IZK Максимальный импеданс при IZK
IR Reverse Leakage Current @ VR Обратный ток утечки при VR
VR Reverse Voltage Обратное напряжение
IZM Maximum Continuous Current Максимальный непрерывный ток





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
