Полупроводники >> Диоды >> Стабилитроны

BZT52CxxS серия

0,2 Вт одиночные стабилитроны SMD (для поверхностного монтажа) в корпусе SOD-323


Одиночные стабилитроны BZT52CxxS серии

Корпус SOD-323

Допуск номинального напряжения стабилизации: ±5%

Одиночные стабилитроны BZT52CxxS серии для поверхностного монтажа (SMD) в корпусе SOD-323 могут использоваться в качестве регуляторов напряжения. Поставляются со склада в Москве и под заказ.

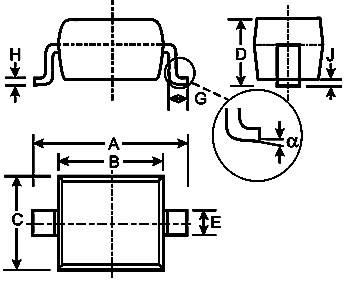

Размер Размеры, мм
мин. макс.
A 2.3 2.7
B 1.6 1.8
C 1.2 1.4
D 1.05 тип.
E 0.25 0.35
G 0.2 0.4
H 0.1 0.15
J 0.05 тип.
α



Одиночные стабилитроны BZT52CxxS серии

Размеры в мм



Электрические параметры

Код
товара
Марка Маркировка Напряжение
стабилизации, В
Макс. импеданс
стабилизации
на частоте
f=1 кГц, Ом
Макс. обратный
ток, мкА
Типовой
температурный
коэффициент
при IZTC, mV/°C
VZ при IZT IZT, мА ZZT при IZT ZZK при IZK IZK, мА IR при VR, В мин. макс.
ном. мин. макс.
132424 BZT52C2V0S WY 2.0 1.91 2.09 5 100 600 1.0 150 1.0 -3.5 0
13920 BZT52C2V4S WX 2.4 2.20 2.60 5 100 600 1.0 50 1.0 -3.5 0
13921 BZT52C2V7S W1 2.7 2.5 2.9 5 100 600 1.0 20 1.0 -3.5 0
13922 BZT52C3V0S W2 3.0 2.8 3.2 5 95 600 1.0 10 1.0 -3.5 0
13923 BZT52C3V3S W3 3.3 3.1 3.5 5 95 600 1.0 5 1.0 -3.5 0
13924 BZT52C3V6S W4 3.6 3.4 3.8 5 90 600 1.0 5 1.0 -3.5 0
13925 BZT52C3V9S W5 3.9 3.7 4.1 5 90 600 1.0 3 1.0 -3.5 0
13926 BZT52C4V3S W6 4.3 4.0 4.6 5 90 600 1.0 3 1.0 -3.5 0
13927 BZT52C4V7S W7 4.7 4.4 5.0 5 80 500 1.0 3 2.0 -3.5 0.2
13928 BZT52C5V1S W8 5.1 4.8 5.4 5 60 480 1.0 2 2.0 -2.7 1.2
13929 BZT52C5V6S W9 5.6 5.2 6.0 5 40 400 1.0 1 2.0 -2.0 2.5
13930 BZT52C6V2S WA 6.2 5.8 6.6 5 10 150 1.0 3 4.0 0.4 3.7
13931 BZT52C6V8S WB 6.8 6.4 7.2 5 15 80 1.0 2 4.0 1.2 4.5
13932 BZT52C7V5S WC 7.5 7.0 7.9 5 15 80 1.0 1 5.0 2.5 5.3
13933 BZT52C8V2S WD 8.2 7.7 8.7 5 15 80 1.0 0.7 5.0 3.2 6.2
13934 BZT52C9V1S WE 9.1 8.5 9.6 5 15 100 1.0 0.5 6.0 3.8 7.0
13935 BZT52C10S WF 10 9.4 10.6 5 20 150 1.0 0.2 7.0 4.5 8.0
13936 BZT52C11S WG 11 10.4 11.6 5 20 150 1.0 0.1 8.0 5.4 9.0
13937 BZT52C12S WH 12 11.4 12.7 5 25 150 1.0 0.1 8.0 6.0 10.0
13938 BZT52C13S Wl 13 12.4 14.1 5 30 170 1.0 0.1 8.0 7.0 11.0
13939 BZT52C15S WJ 15 13.8 15.6 5 30 200 1.0 0.1 10.5 9.2 13.0
13940 BZT52C16S WK 16 15.3 17.1 5 40 200 1.0 0.1 11.2 10.4 14.0
13941 BZT52C18S WL 18 16.8 19.1 5 45 225 1.0 0.1 12.6 12.4 16.0
13942 BZT52C20S WM 20 18.8 21.2 5 55 225 1.0 0.1 14.0 14.4 18.0
13943 BZT52C22S WN 22 20.8 23.3 5 55 250 1.0 0.1 15.4 16.4 20.0
13944 BZT52C24S WO 24 22.8 25.6 5 70 250 1.0 0.1 16.8 18.4 22.0
13945 BZT52C27S WP 27 25.1 28.9 2 80 300 0.5 0.1 18.9 21.4 25.3
13946 BZT52C30S WQ 30 28.0 32.0 2 80 300 0.5 0.1 21.0 24.4 29.4
13947 BZT52C33S WR 33 31.0 35.0 2 80 325 0.5 0.1 23.1 27.4 33.4
13948 BZT52C36S WS 36 34.0 38.0 2 90 350 0.5 0.1 25.2 30.4 37.4
13949 BZT52C39S WT 39 37.0 41.0 2 130 350 0.5 0.1 27.3 33.4 41.2

Symbol Parameter Параметр
VZ Reverse Zener Voltage при IZT Номинальное напряжение стабилизации при IZT
IZ, IZT Test Current Тестовый ток
ZZT Maximum Zener Impedance при IZT Максимальный импеданс при IZT
ZZ, ZZK Dynamic Resistance Динамическое сопротивление
αVZ Temperприure Coefficient Температурный коэффициент
IR Reverse Leakage Current при VR Обратный ток утечки при VR
VR Reverse Voltage Обратное напряжение
s
