Полупроводники >> Диоды >> Стабилитроны

MMBZ52B серия

350 мВт одиночные стабилитроны SMD (для поверхностного монтажа) в корпусе SOT23


Одиночные стабилитроны ZMM серии

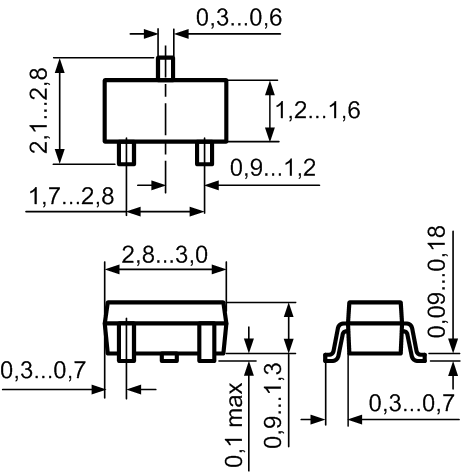

Корпус SOT23

Схема устройства
MMBZ52 21 B
1 2 3

1) серия
2) код напряжения стабилизации
2) суффикс

Одиночные стабилитроны серии MMBZ52B в корпусе SOT23 поставляются на ленте в катушках по 3000 штук со склада в Москве и под заказ.



Диапазон температур: -65...+150°


Электрические параметры

Код товара Марка Маркировка Диапазон
напряжения
стабилизации, В
Тестовый
ток
Макс. импеданс
стабилизации
Макс. обратный
ток утечки
Vz @ Izt Izt Zzt при Izt ZzK при IzK = 0.25mA Ir при Vr
Nom Min Max мА Ом мкА В
MMBZ5221B C1 2.4 2.28 2.52 20 30 1200 100 1.0
13617 MMBZ5222B C2 2.5 2.38 2.63 20 30 1200 100 1.0
13618 MMBZ5223B C3 2.7 2.57 2.84 20 30 1300 75 1.0
13619 MMBZ5225B C5 3.0 2.85 3.15 20 30 1600 50 1.0
13620 MMBZ5226B G1 3.3 3.14 3.47 20 28 1600 25 1.0
13621 MMBZ5227B G2 3.6 3.42 3.78 20 24 1700 15 1.0
13622 MMBZ5228B G3 3.9 3.71 4.10 20 23 1900 10 1.0
13623 MMBZ5229B G4 4.3 4.09 4.52 20 22 2000 5.0 1.0
13624 MMBZ5230B G5 4.7 4.47 4.94 20 19 1900 5.0 2.0
MMBZ5231B E1 5.1 4.85 5.36 20 17 1600 5.0 2.0
13626 MMBZ5232B E2 5.6 5.32 5.88 20 11 1600 5.0 3.0
13627 MMBZ5233B E3 6.0 5.70 6.30 20 7 1600 5.0 3.5
13628 MMBZ5234B E4 6.2 5.89 6.51 20 7 1000 5.0 4.0
13629 MMBZ5235B E5 6.8 6.46 7.14 20 5 750 3.0 5.0
13630 MMBZ5236B F1 7.5 7.13 7.88 20 6 500 3.0 6.0
13631 MMBZ5237B F2 8.2 7.79 8.61 20 8 500 3.0 6.5
13632 MMBZ5238B F3 8.7 8.27 9.14 20 8 600 3.0 6.5
13633 MMBZ5239B F4 9.1 8.65 9.56 20 10 600 3.0 7.0
13634 MMBZ5240B F5 10 9.50 10.50 20 17 600 3.0 8.0
MMBZ5241B H1 11 10.45 11.55 20 22 600 2.0 8.4
13636 MMBZ5242B H2 12 11.40 12.60 20 30 600 1.0 9.1
13637 MMBZ5243B H3 13 12.35 13.65 9.5 13 600 0.5 9.9
13638 MMBZ5244B H4 14 13.30 14.70 9.0 15 600 0.1 10
13639 MMBZ5245B H5 15 14.25 15.75 8.5 16 600 0.1 11
13640 MMBZ5246B J1 16 15.20 16.80 7.8 17 600 0.1 12
13642 MMBZ5248B J3 18 17.10 18.90 7.0 21 600 0.1 14
13644 MMBZ5250B J5 20 19.00 21.00 6.2 25 600 0.1 15
MMBZ5251B K1 22 20.90 23.10 5.6 29 600 0.1 17
13646 MMBZ5252B K2 24 22.80 25.20 5.2 33 600 0.1 18
13648 MMBZ5254B K4 27 25.65 28.35 5.0 41 600 0.1 21
13649 MMBZ5255B K5 28 26.60 29.40 4.5 44 600 0.1 21
13650 MMBZ5256B M1 30 28.50 31.50 4.2 49 600 0.1 23
13651 MMBZ5257B M2 33 31.35 34.65 3.8 58 700 0.1 25
13652 MMBZ5258B M3 36 34.20 37.80 3.4 70 700 0.1 27
13653 MMBZ5259B M4 39 37.05 40.95 3.2 80 800 0.1 30





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
