Клавишные переключатели (ROCKER)

ES40-R серия
Герметичные субминиатюрные клавишные переключатели

ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches
Особенности

1. Sealed construction - internal actuator o-ring and epoxy terminal seal standard
2. IP67 protection Degree
3. Surface mounting (SMT)

Спецификация:

Параметры контактов: 0,4 VA max при 20 V AC или DC
Электрический ресурс: 30 000 циклов переключения при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 В пост., 100мА
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Degree of protection: IP67
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус и втулка: стеклонаполенный нейлон PA6T G30 ,flame retardant heat stabilized (UL94V-0)
Ручка: Nylon, black standard, intermal o-ring seal standard with all actuators
Контакты и выводы: медный сплав, серебрение или золочение
Крепежная пластина: медный сплав, лужение оловом
Герметизация выводов: эпоксидная смола

Система обозначений:

ER-3 - A2 - 2 - N   R -
1   2   3   4   5   6

1 Тип
ER-3 SP ВКЛ-ВКЛ
ER-3B SP ВКЛ-(ВКЛ)
ER-3A SP ВКЛ-ВЫКЛ-ВКЛ
ER-3H SP (ВКЛ)-ВЫКЛ-(ВКЛ)
ER-3I SP ВКЛ-ВЫКЛ-(ВКЛ)

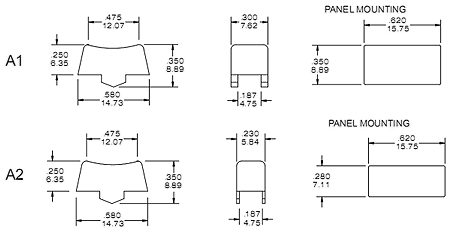

2 Рычаг
A1 Std. 7,62
A2 Std. 5,84
3 Цвет
рычага
1 белый
2 черный (стд.)
3 красный
4 Выводы
none std
N backward
M backward
5 Контакты
Q серебрение
R золочение
G золочение поверх серебрения
K золочение / лужение
6 RoHS code
(none)
H RoHS Compliant

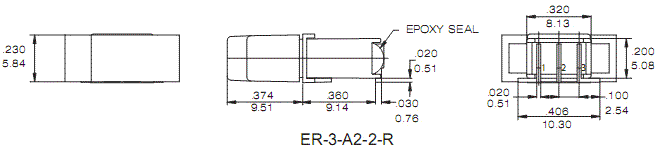

ER-3-A2-2-R ER-3-A2-2-R, ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches
чертеж

Марка Тип
ER-3 ВКЛ   ВКЛ
ER-3A ВКЛ ВЫКЛ ВКЛ
ER-3B ВКЛ   (ВКЛ)
ER-3H (ВКЛ) ВЫКЛ (ВКЛ)
ER-3I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

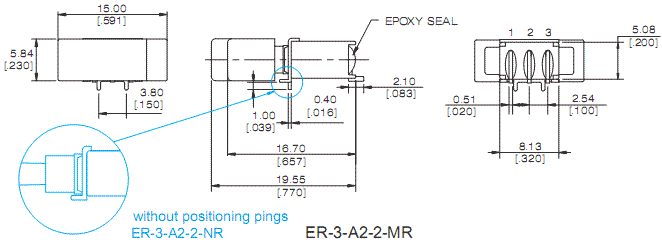

ER-3-A2-2-MR

The M&N termial type

ER-3-A2-2-MR, ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches
чертеж

Марка Тип
ER-3 ВКЛ   ВКЛ
ER-3A ВКЛ ВЫКЛ ВКЛ
ER-3B ВКЛ   (ВКЛ)
ER-3H (ВКЛ) ВЫКЛ (ВКЛ)
ER-3I ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1



P.C.B Mounting
