Клавишные переключатели (ROCKER)

R19 серия: силовые клавишные переключатели с подсветкой

Спецификация:

Параметры: 6A 250В (стандартные), 12A 250В перем.
Механический ресурс: > 50 000 циклов
Электрический ресурс: > 25 000 циклов
Сопротивление контактов: < 20 мОм
Сопротивление изоляции: > 1000 МОм
Диэлектрическая стойкость: > 1500 В в течение 1 мин.
Контактный зазор: > 3 мм

Материалы:

Корпус: нейлон 66
Клавиша: ПВХ или нейлон
Поверхность контактов: серебряный сплав
Подсветка: 125В / 250В неоновая лампа, 24В 12В 9В 6В лампочка
Контакты: медь, покрытая серебром

Защитный колпачок

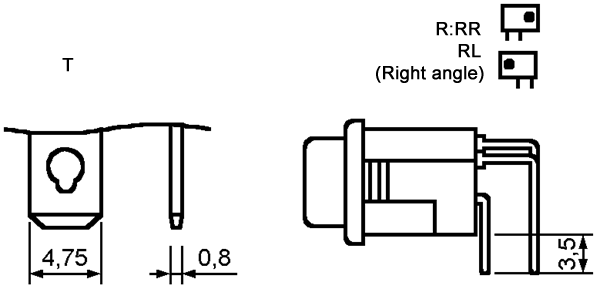

Размеры отверстий в панели

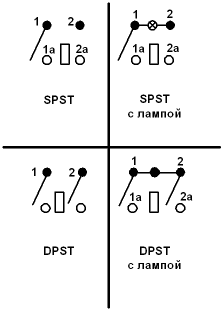

Схемы

МодельФункцииТип контактов:
STPR
R19-00SS21SPST ВКЛ ВЫКЛ V V
R19-00ISPST ВКЛ ВЫКЛ с лампой V V
R19-20SS21DPST ВКЛ ВЫКЛ V V
R19-20IDPST ВКЛ ВЫКЛ с лампой V V

R19-20BBBT
R19-20IBRBT2
(DPST, с лампой, 6А 250В/9А 125В)
SS21BBBBT
(DPRT, 12А 250В перем.)

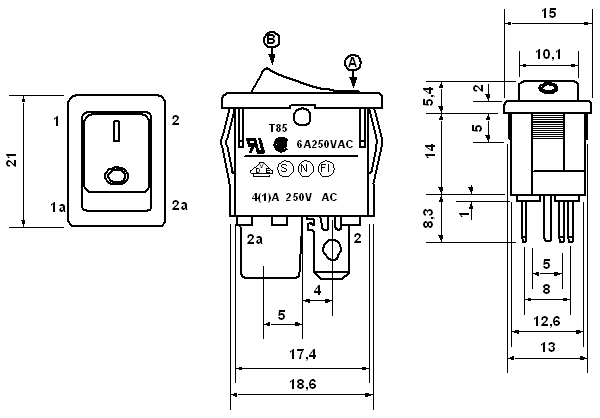

R19 серия, Клавишные переключатели (ROCKER) чертеж
R19-00IBRBT2
(SPST, с лампой)
SS21BBBTS
(SPST, 12А 250В перем.)

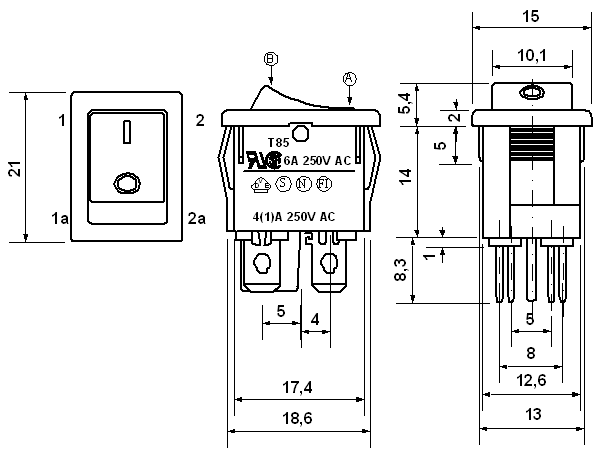

R19 серия, Клавишные переключатели (ROCKER) чертеж
R19-00BBDRL / SS21BBDRLS
(SPST 12А 250В перем.)
R19-20BBDRL / SS21BBDRL
(DPST 12А 250В перем.)
R19 серия, Клавишные переключатели (ROCKER) чертеж
Система обозначений:

R19-20 + I + B + R + B + T + 2
1   2   3   4   5   6   7

1 Модель:
R19 = 6А 250В
SS21 = 12А 250В
2 Подсветка:
[ ] = без подсветки
I = с подсветкой
3 Цвет корпуса:
B (Black) = черный
W (White) = белый
G (Gray) = серый
4 Цвет клавиши:
B (Black) = черный
W (White) = белый
G (Gray) = серый
R (Red) = красный
Y (Yellow) = желтый
GN (Green) = зеленый
5 Маркировка клавиши:
6 Тип контактов:
Т
R (RR, RL)
7 Напряжение лампы:
[ ]: без лампы
1: 125В перем.
2: 250В перем.
3: 12В пост.
4: 24В пост.
