Рычажные переключатели (TOGGLE)

UT серия
Герметичные ультра-миниатюрные рычажные переключатели

Особенности
1. Герметичная конструкция
2. Ультраминиатюрный размер
3. Высокотемпературные метариалы (UL94V-0)

Спецификация:

Параметры контактов: 0,4 VA max при 28 V DC; min 1mA / 20 mVDC
Электрический ресурс: 10 000 циклов переключения при полной нагрузке
Сопротивление контактов: 100 мОм макс. начальное при 2-4 В пост.
Сопротивление изоляции: >500 МОм
Электрическая прочность диэлектрика: 250 VAC, 50 Hz в течение 1 мин.
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: нейлон 4/6
Ручка: нейлон
Frame: нейлон 4/6
Выводы: бронза, лужение или золочение
Контакты: фосфористая бронза, серебрение
Loop sealing: резина



Система обозначений >>

C
PC (прямой тип)
PC (прямой тип), UT серия, Герметичные ультра-миниатюрные тумблеры, Рычажные переключатели (TOGGLE)

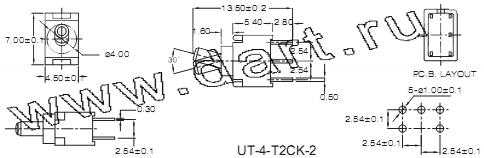

UT-4-T2CK-2 чертеж
Марка Тип
UT-4 ВКЛ   ВКЛ
UT-4A ВКЛ ВЫКЛ ВКЛ
Контакты 2-3 OPEN 2-1

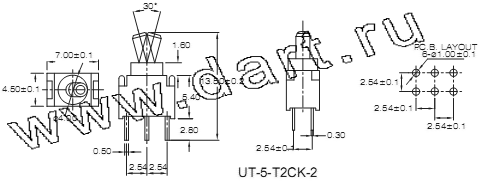

UT-5-T2CK-2 чертеж
Марка Тип
UT-5 ВКЛ   ВКЛ
UT-5A ВКЛ ВЫКЛ ВКЛ
Контакты 2-3 OPEN 2-1
H
(горизонтальный угловой тип)
горизонтальный угловой тип, UT серия, Герметичные ультра-миниатюрные тумблеры, Рычажные переключатели (TOGGLE)

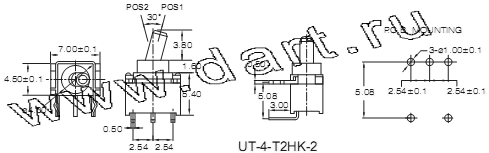

UT-4-T2HK-2 чертеж
Марка Тип
UT-4 ВКЛ   ВКЛ
UT-4A ВКЛ ВЫКЛ ВКЛ
Контакты 2-3 OPEN 2-1

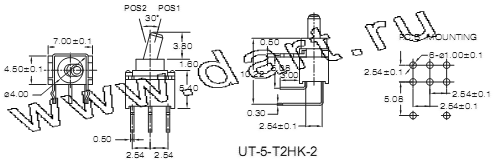

UT-5-T2HK-2 чертеж
Марка Тип
UT-5 ВКЛ   ВКЛ
UT-5A ВКЛ ВЫКЛ ВКЛ
Контакты 2-3 OPEN 2-1
V
(вертикальный угловой тип)
вертикальный угловой тип, UT серия, Герметичные ультра-миниатюрные тумблеры, Рычажные переключатели (TOGGLE)

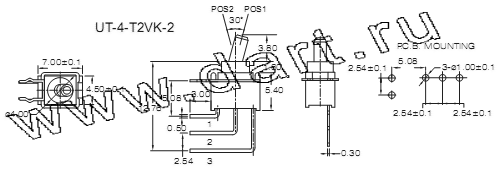

UT-4-T2VK-2 чертеж
Марка Тип
UT-4 ВКЛ   ВКЛ
UT-4A ВКЛ ВЫКЛ ВКЛ
Контакты 2-3 OPEN 2-1

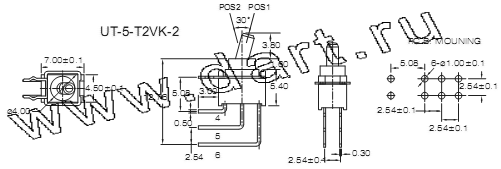

UT-5-T2VK-2 чертеж
Марка Тип
UT-5 ВКЛ   ВКЛ
UT-5A ВКЛ ВЫКЛ ВКЛ
Контакты 2-3 OPEN 2-1
SMT тип
SMT тип, UT серия, Герметичные ультра-миниатюрные тумблеры, Рычажные переключатели (TOGGLE)
UT-4-T2MK-2 чертеж
Марка Тип
UT-4 ВКЛ   ВКЛ
UT-4A ВКЛ ВЫКЛ ВКЛ
Контакты 2-3 OPEN 2-1
