Винтовые клеммники с шагом 5,08 мм
| | Клеммники винтовые с шагом 5,08 мм предназначены для применения внутри электронной аппаратуры.
Стандартные клеммники с винтовыми зажимами с шагом 5,08 мм, предназначены для монтажа на печатную плату.
Клеммники винтовые с шагом 5,08 мм обеспечивают быстрое подключение проводников, характеризуются высокой нагрузочной способностью.
Конструкция винтовых клеммников с шагом 5,08 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.
Общие характеристики: Шаг, мм: 5,08
Покрытие контактов: латунь луженая
Материал корпуса: PA66, UL94V-0
Напряжение, В  / : 300/250
Выдерживаемое напряжение: AC2000V/1Min
Рабочая температура, °C: -40...+105
|
Таблица серий
| 3446 |
 |

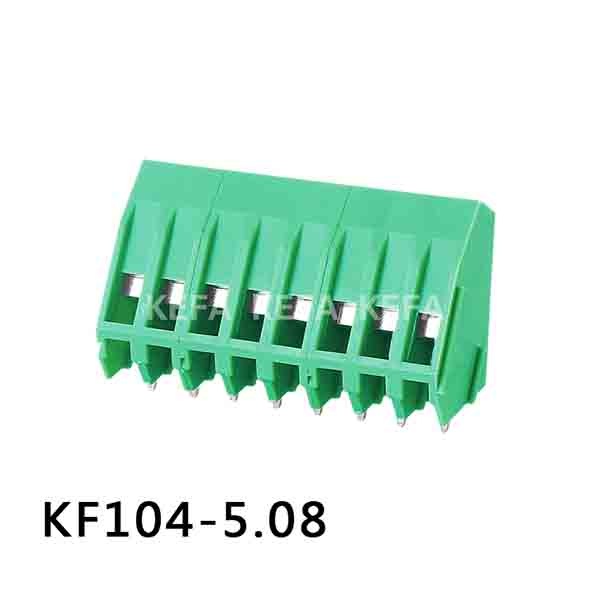

KF104-5.08 |
однорядные, с входами проводов под углом 45 град |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3447 |
 |

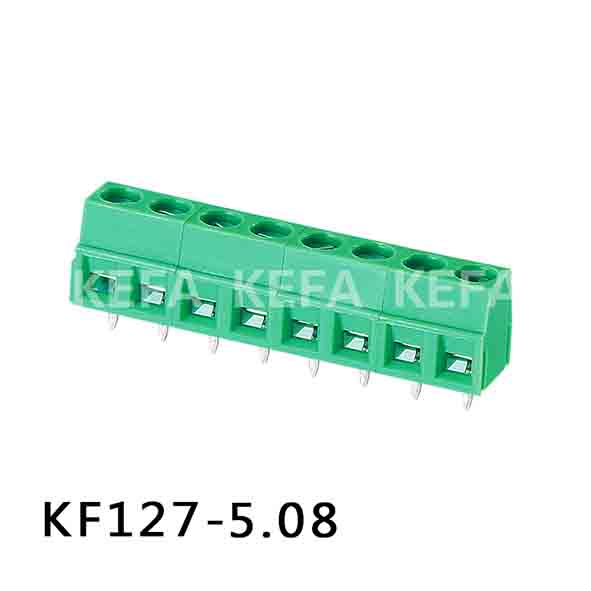

KF127-5.08 |
однорядные, шаг 5,08 мм |
2, 3 |
M2.5, сталь хромированная |
10/15 |
26-14 (1,5) |
| 3448 |
 |

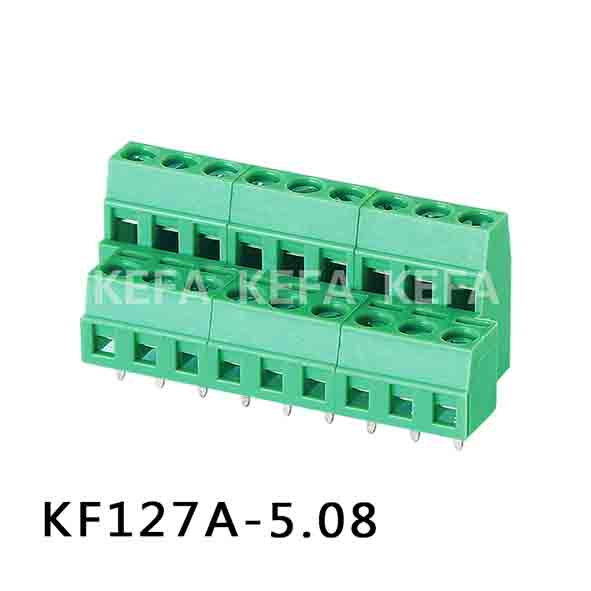

KF127A-5.08 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/15 |
26-14 (1,5) |
| 3449 |
 |

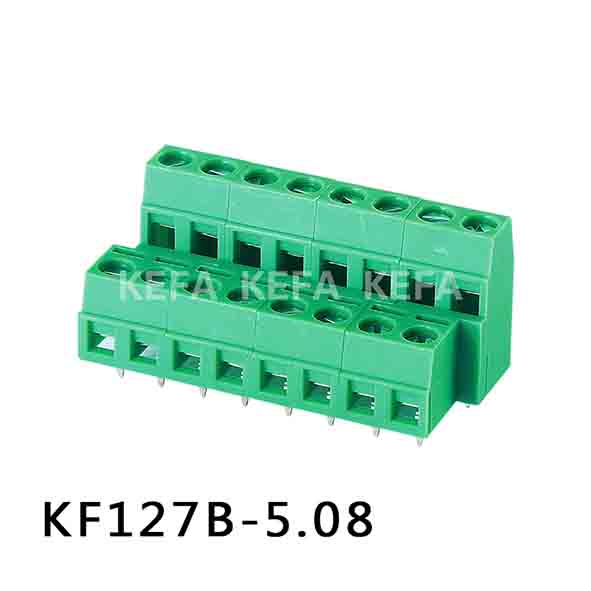

KF127B-5.08 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/15 |
26-14 (1,5) |
| 3450 |
 |

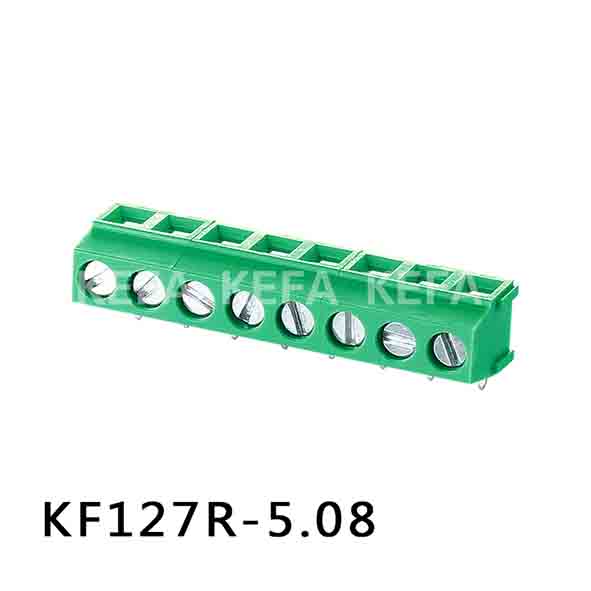

KF127R-5.08 |
однорядные, угловые |
2, 3 |
M2.5, сталь хромированная |
10/15 |
26-14 (1,5) |
| 3451 |
 |

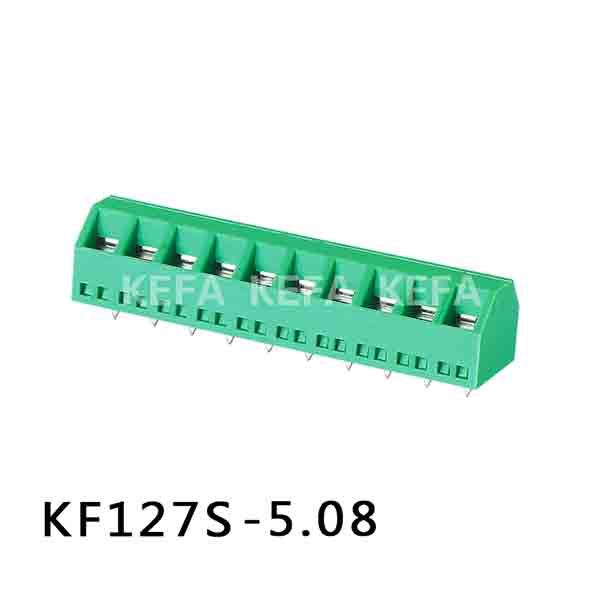

KF127S-5.08 |
однорядные, с входами проводов под углом 45 град |
2...24 |
M2.5, сталь хромированная |
12/10 |
28-16 (1,5) |
| 3452 |
 |

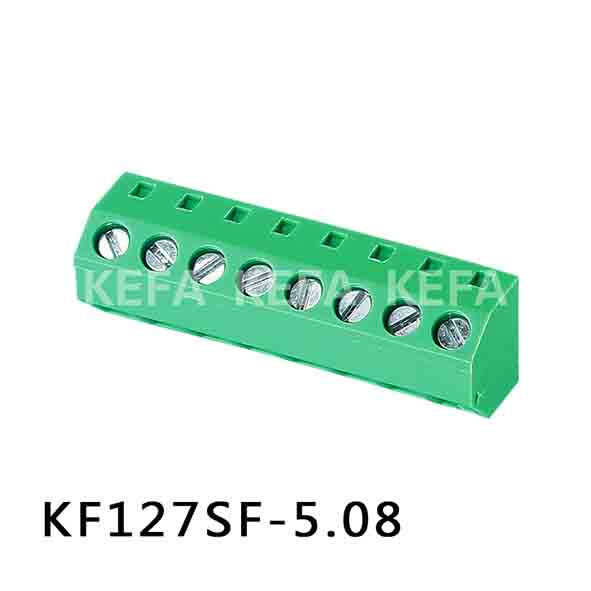

KF127SF-5.08 |
однорядные, с входами проводов под углом 45 град |
2, 3 |
M2.5, сталь хромированная |
10/15 |
26-14 (1,5) |
| 3453 |
 |

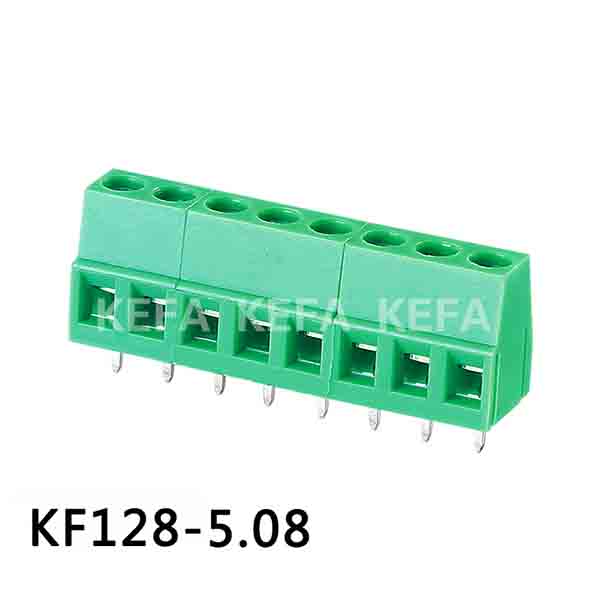

KF128-5.08 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3454 |
 |

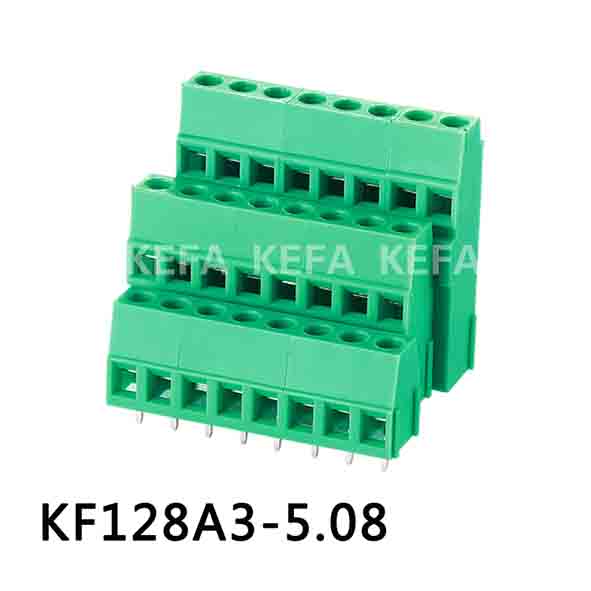

KF128A3-5.08 |
трехрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3455 |
 |

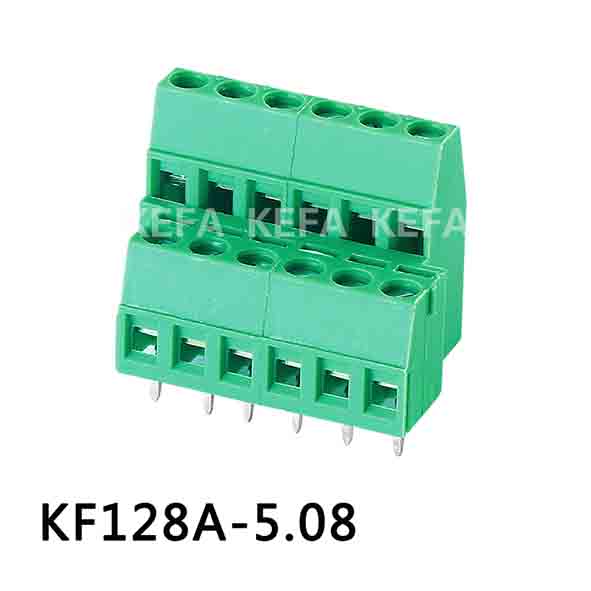

KF128A-5.08 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3456 |
 |

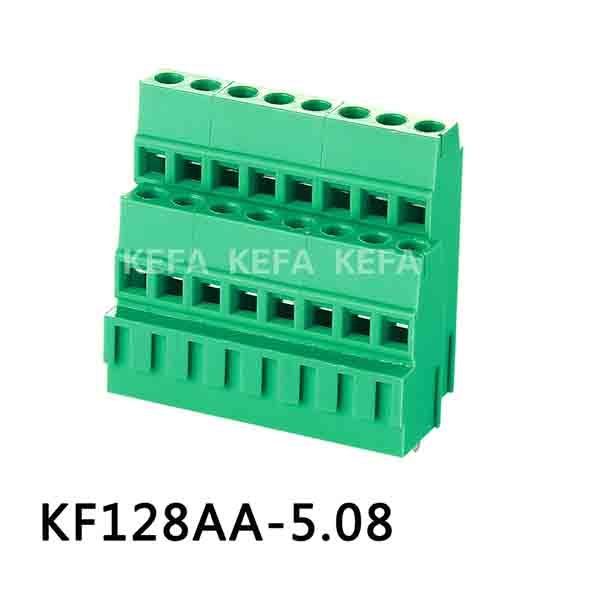

KF128AA-5.08 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3457 |
 |

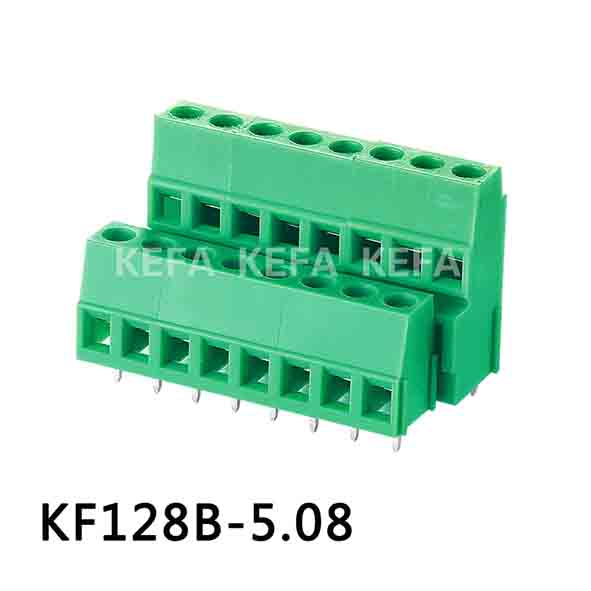

KF128B-5.08 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3458 |
 |

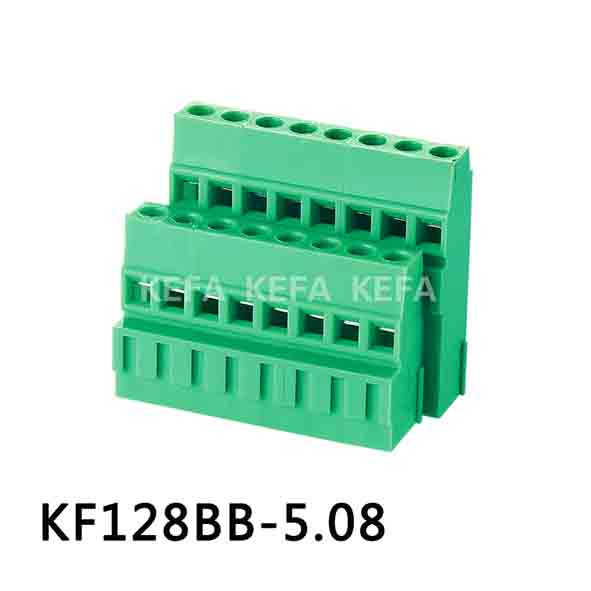

KF128BB-5.08 |
двухрядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3459 |
 |

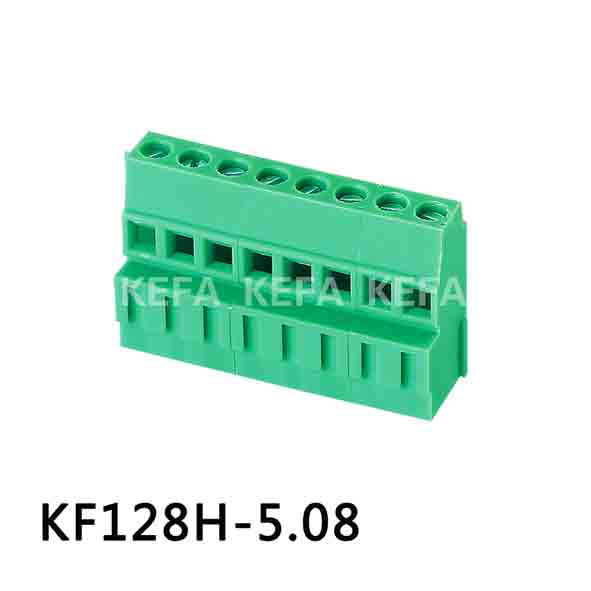

KF128H-5.08 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3460 |
 |

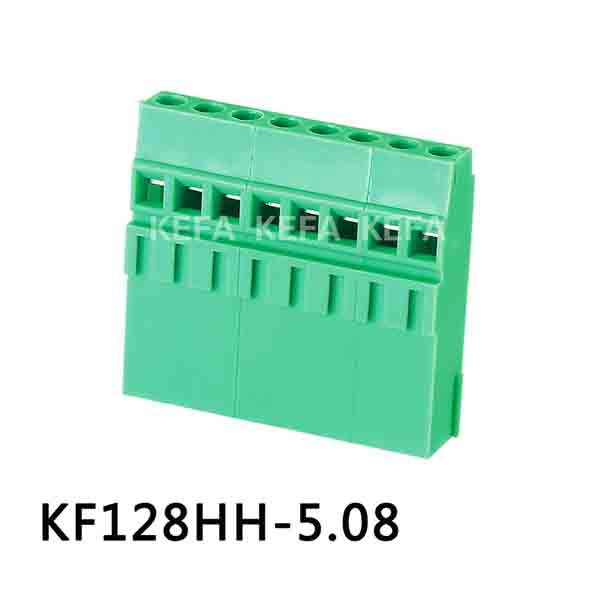

KF128HH-5.08 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3461 |
 |

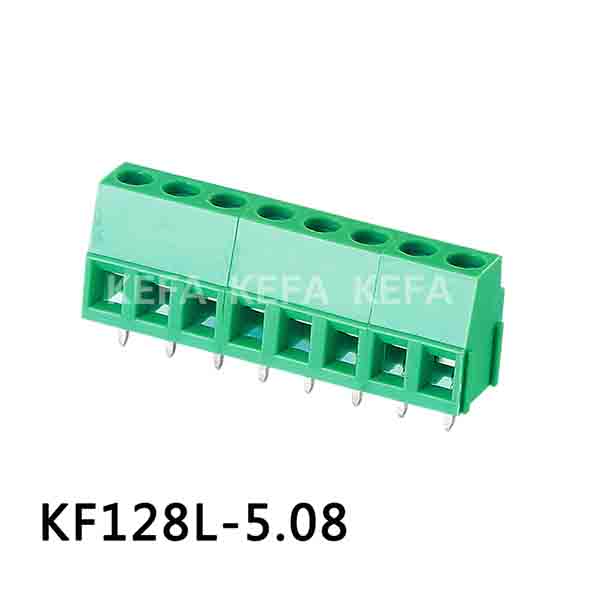

KF128L-5.08 |
однорядные, прямые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3462 |
 |

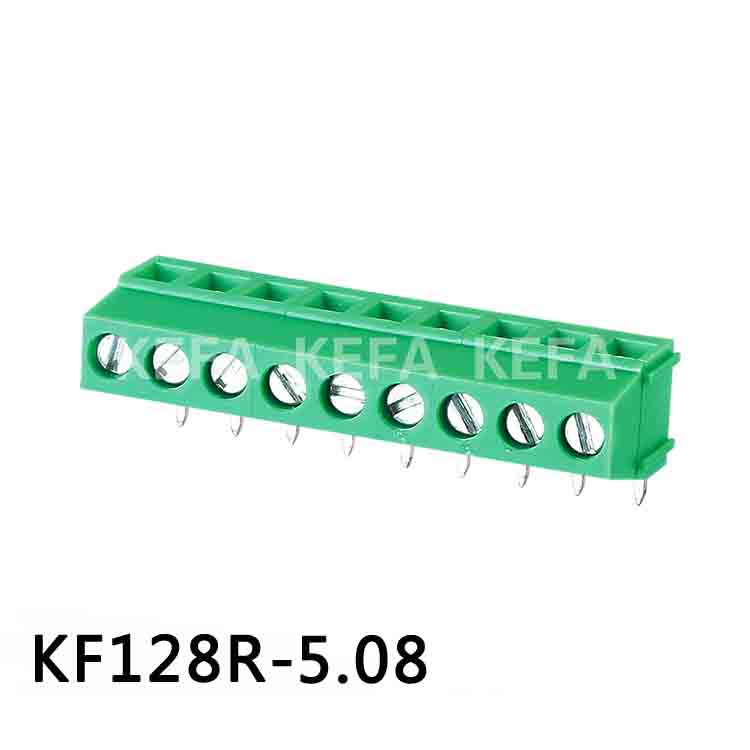

KF128R-5.08 |
однорядные, угловые |
2, 3 |
M2.5, сталь хромированная |
10/24 |
22-12 (2,5) |
| 3463 |
 |

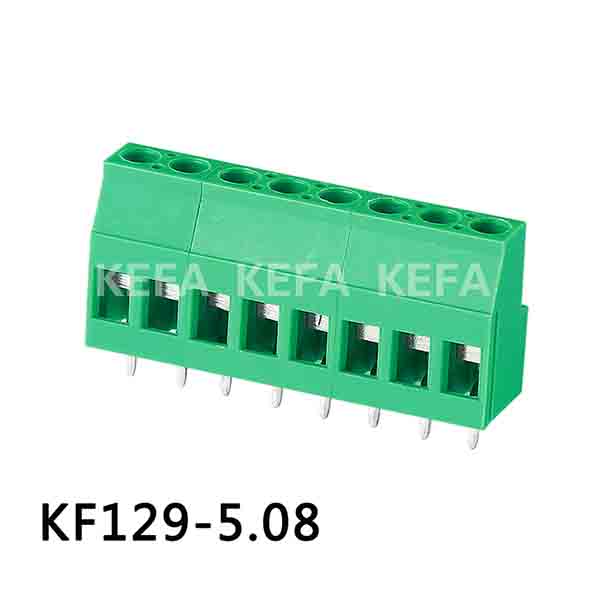

KF129-5.08 |
однорядные, прямые |
2, 3 |
M3, сталь хромированная |
20/24 |
24-12 (2,5) |
| 3464 |
 |

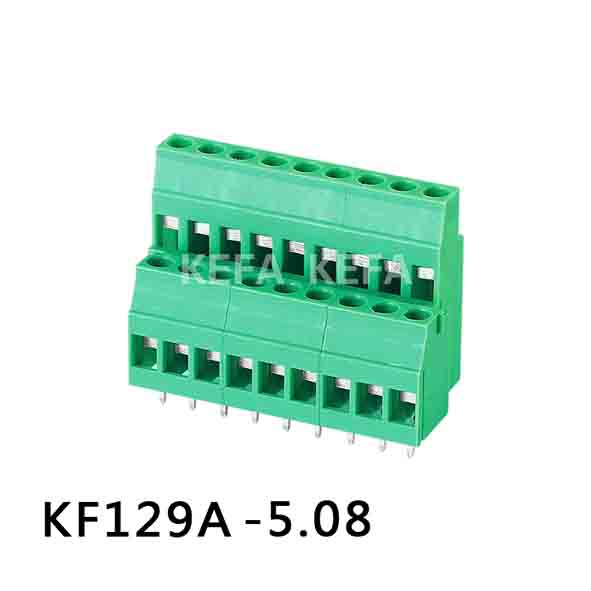

KF129A-5.08 |
двухрядные, прямые |
2, 3 |
M3, сталь хромированная |
20/24 |
24-12 (2,5) |
| 3465 |
 |

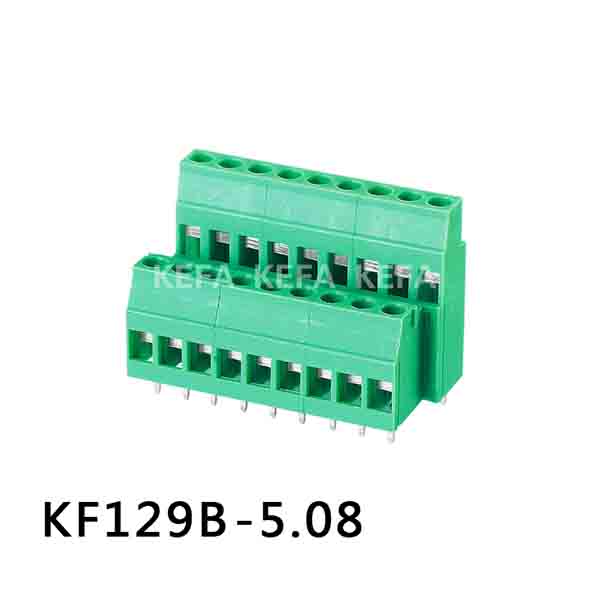

KF129B-5.08 |
двухрядные, прямые |
2, 3 |
M3, сталь хромированная |
20/24 |
24-12 (2,5) |
| 3466 |
 |

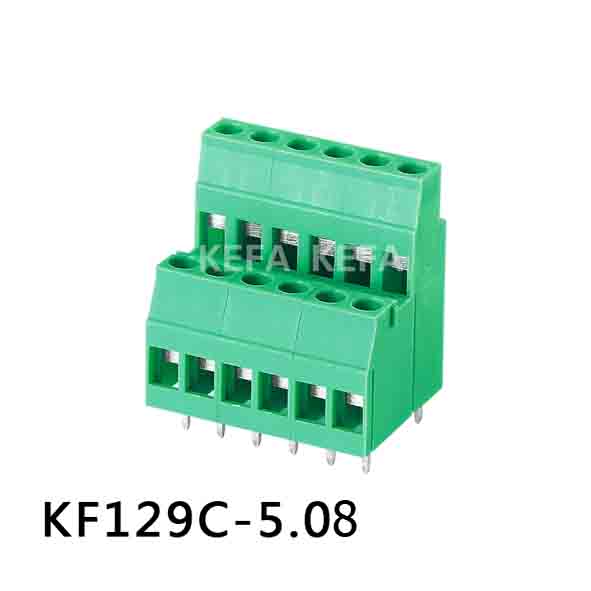

KF129C-5.08 |
двухрядные, прямые |
2, 3 |
M3, сталь хромированная |
20/24 |
24-12 (2,5) |
| 3467 |
 |

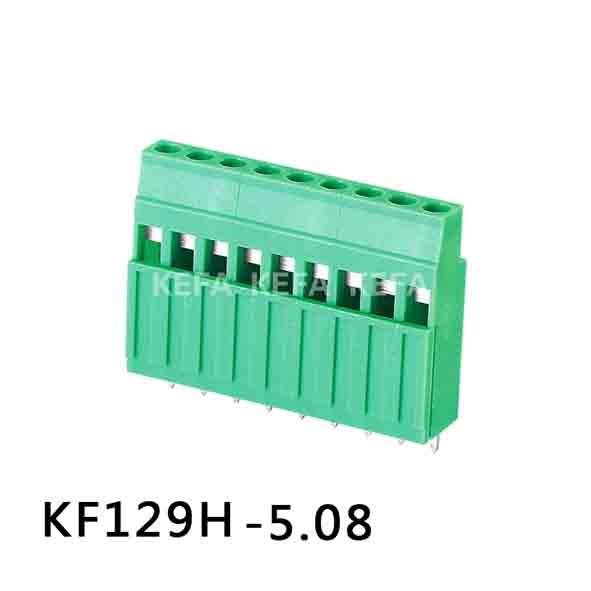

KF129H-5.08 |
однорядные, прямые |
2, 3 |
M3, сталь хромированная |
20/24 |
24-12 (2,5) |
| 3468 |
 |

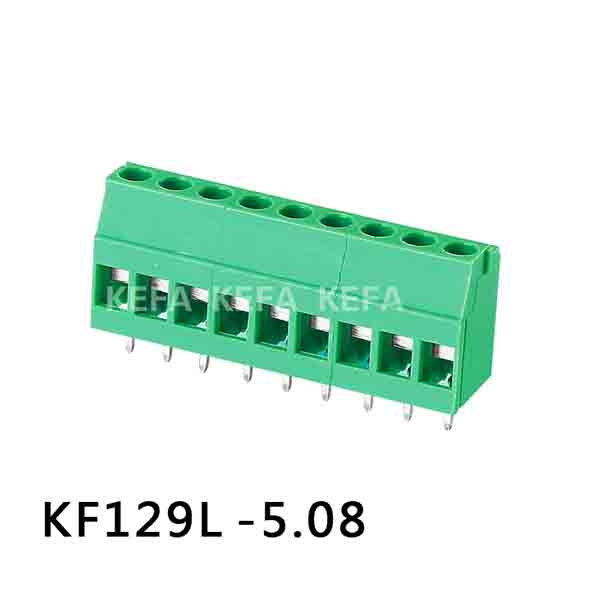

KF129L-5.08 |
однорядные, прямые |
2, 3 |
M3, сталь хромированная |
20/24 |
24-12 (2,5) |
| 3469 |
 |

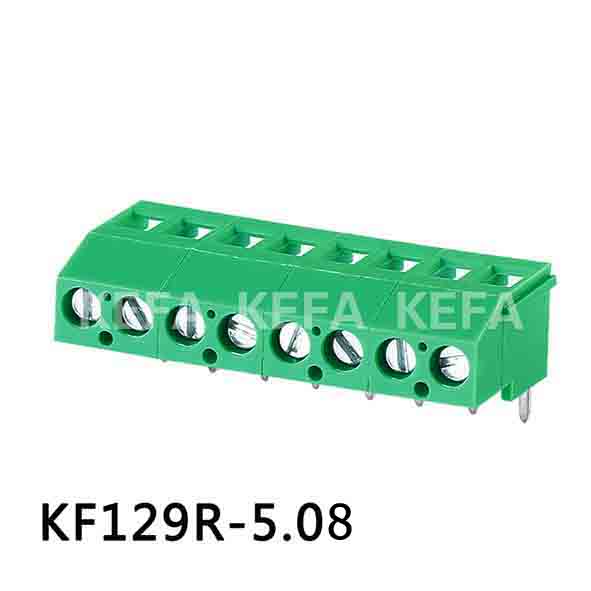

KF129R-5.08 |
однорядные, угловые |
2, 3 |
M3, сталь хромированная |
20/24 |
24-12 (2,5) |
| 7230 |
 |

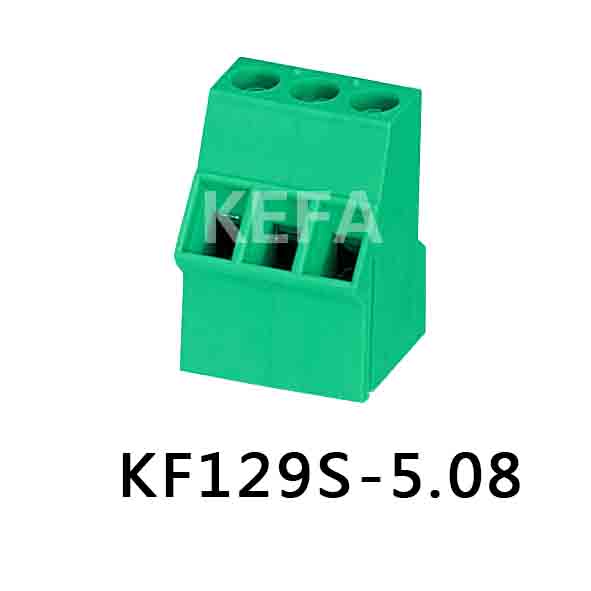

KF129S-5.08 |
однорядные, прямые |
2, 3 |
M3, сталь хромированная |
20/24 |
24-12 (2,5) |
|
|
|
|
|
