Барьерные клеммники с шагом 7,62 мм
| | Клеммники барьерные с шагом 7,62 мм предназначены для применения внутри электронной промышленной аппаратуры. Клеммники барьерные с шагом 7,62 мм предназначены для подсоединения проводов в силовых цепях. Модификации барьерных клеммников с шагом 7,62 мм выпускаются с защитной крышкой и без нее. Конструкция барьерных клеммников с шагом 7,62 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.
Общие характеристики: Шаг, мм: 7,62
Винты: M3, сталь никелировнная
Покрытие контактов: латунь луженая
Класс огнестойкости корпуса: UL94V-0
Ток, А  / : 20/24
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, мм2: 2,5
|
Таблица серий
| 7198 |
 |

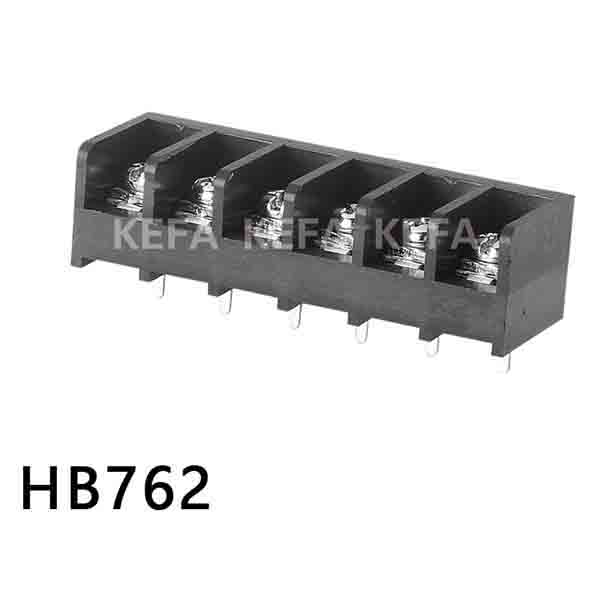

HB762 |
выводы прямые в плату |
2...24 |
PA66 |
300/450 |
22-12 |
-40...+105 |
| 7199 |
 |

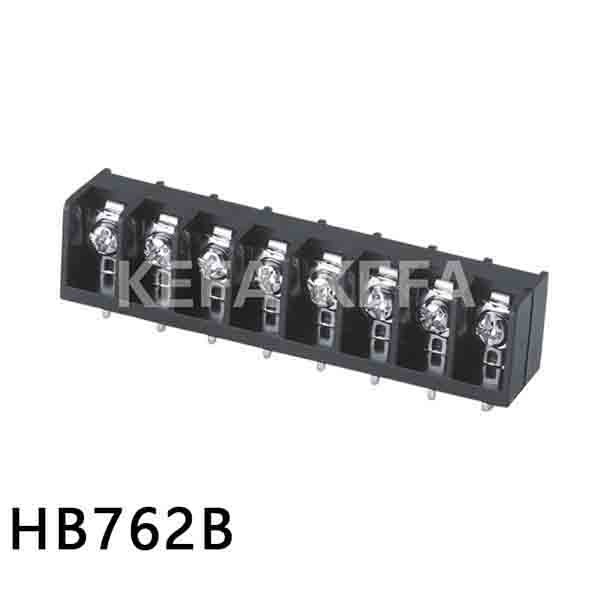

HB762B |
выводы угловые в плату |
2...24 |
PA66 |
300/450 |
22-12 |
-40...+105 |
| 7196 |
 |
KF24A |
корпус двухрядный, с крышкой |
2*(2...24) |
PBT |
300/250 |
22-14 |
-30...+120 |
| 7197 |
 |

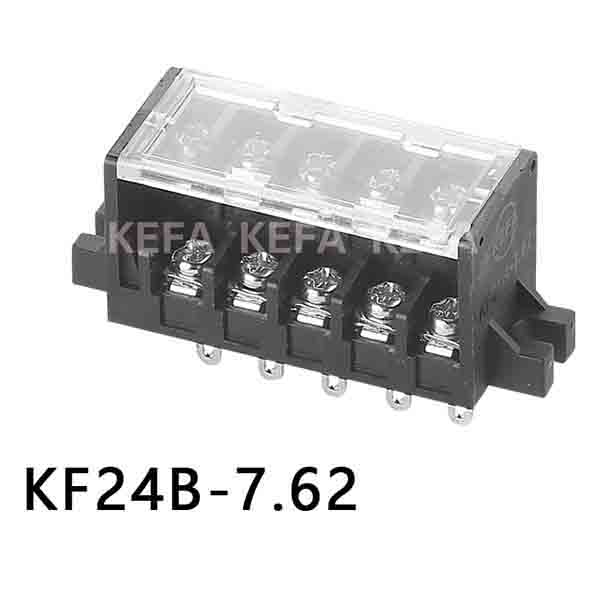

KF24B |
корпус двухрядный, с монтажными ушами, с крышкой |
2*(2...24) |
PBT |
300/250 |
22-14 |
-30...+120 |
| 3312 |
 |

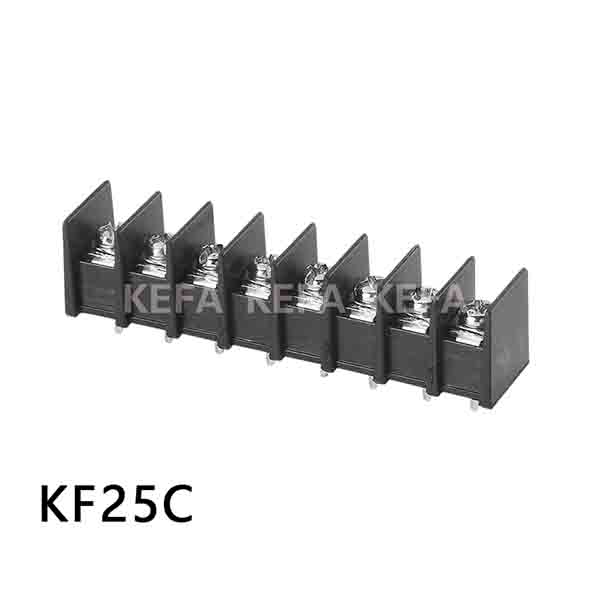

KF25C
(DG25C-B) |
выводы прямые в плату по центру сечения |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3313 |
 |

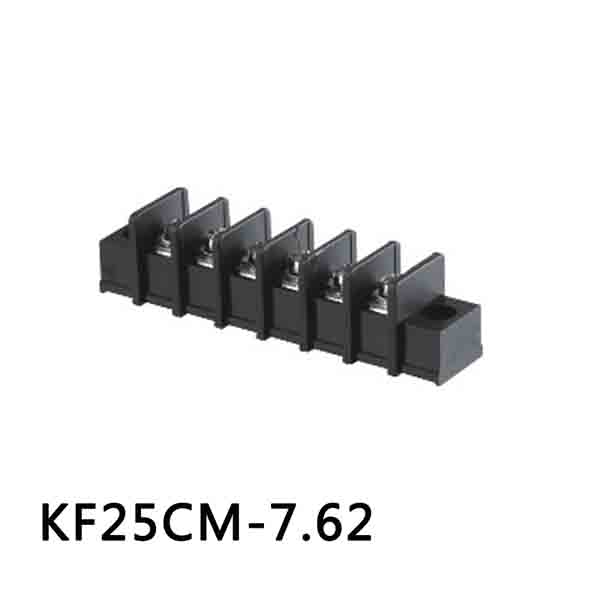

KF25CM
(DG25C-A) |
выводы прямые в плату по центру сечения, корпус с монтажными ушами |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3314 |
 |

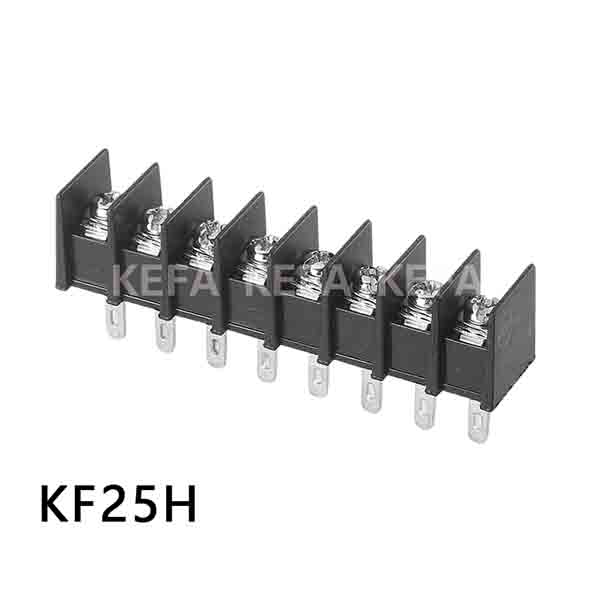

KF25H |
выводы на провод |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3315 |
 |

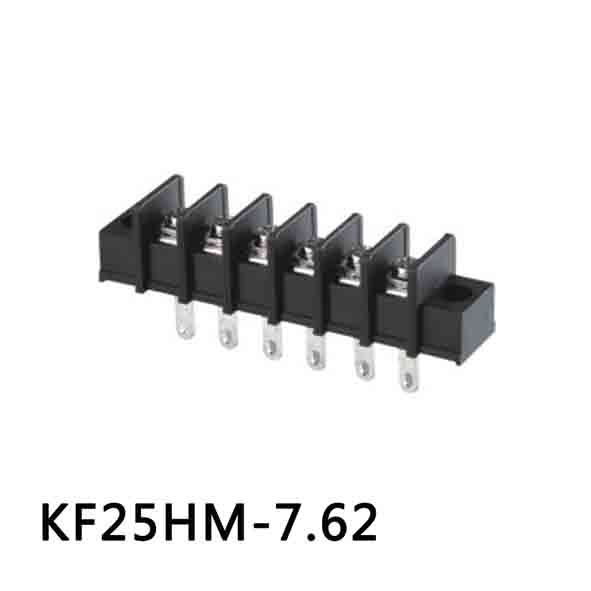

KF25HM
(DG25H-A) |
выводы на провод, корпус с монтажными ушами |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3316 |
 |

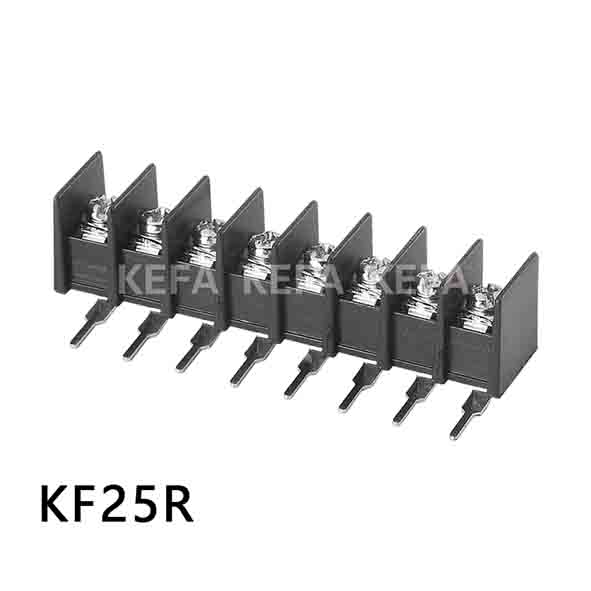

KF25R
(DG25R-B) |
выводы угловые в плату |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3317 |
 |

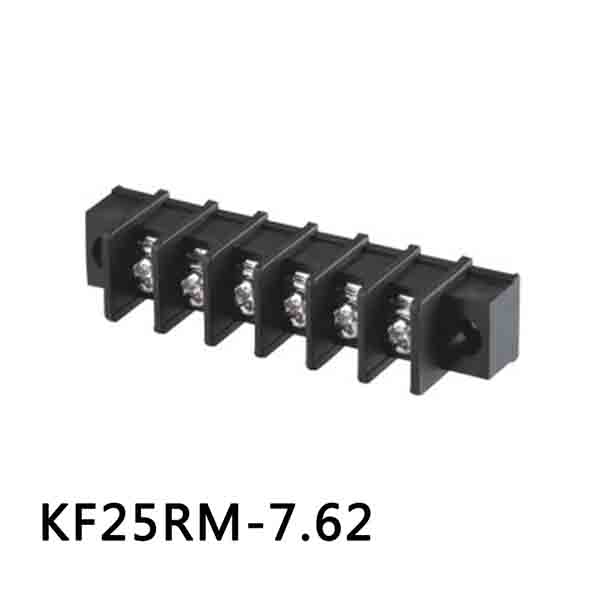

KF25RM
(DG25R-A) |
выводы угловые в плату, корпус с монтажными ушами |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3318 |
 |

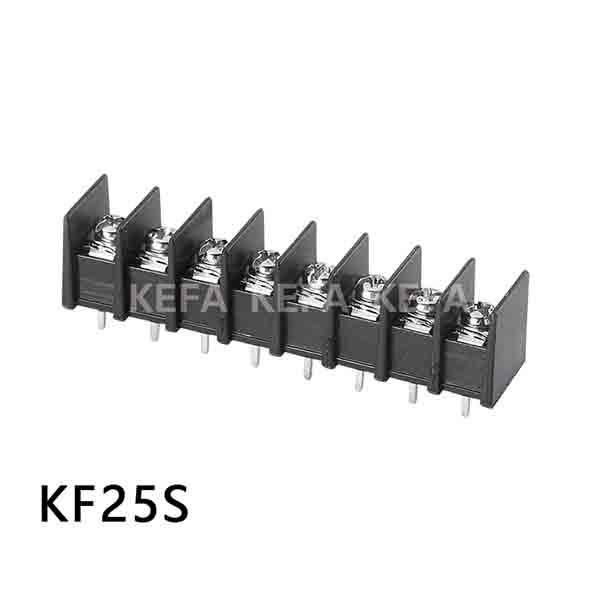

KF25S
(DG25S-B) |
выводы прямые в плату |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3319 |
 |

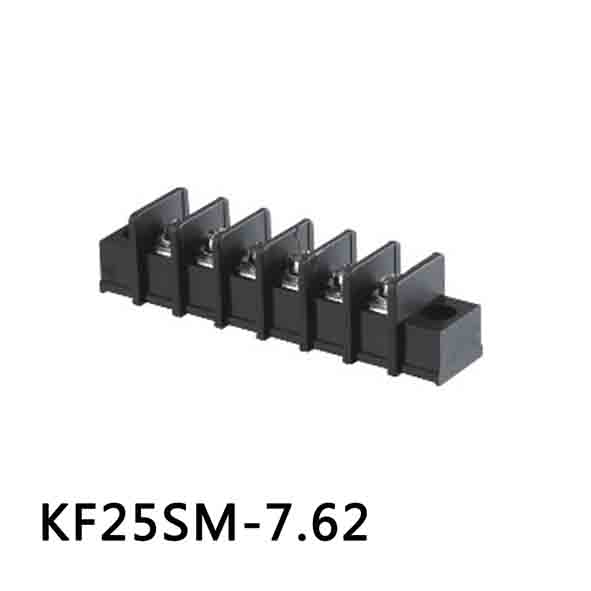

KF25SM
(DG25S-A) |
выводы прямые в плату, корпус с монтажными ушами |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3320 |
 |

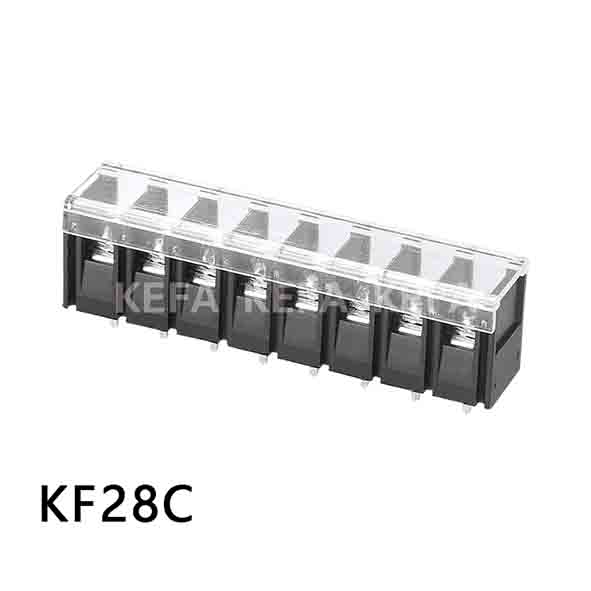

KF28C
(DG28C-B) |
выводы прямые в плату по центру сечения, корпус с крышкой |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3321 |
 |
KF28CM
(DG28C-A) |
выводы прямые в плату по центру сечения, корпус с монтажными ушами, с крышкой |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3322 |
 |

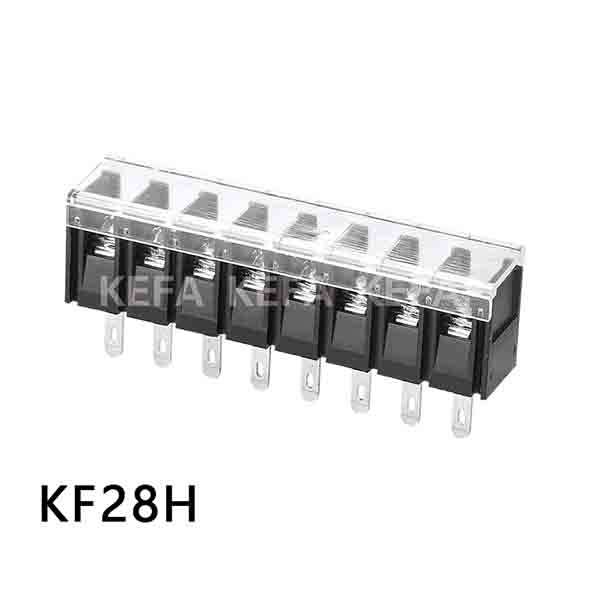

KF28H |
выводы на провод, корпус с крышкой |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3323 |
 |

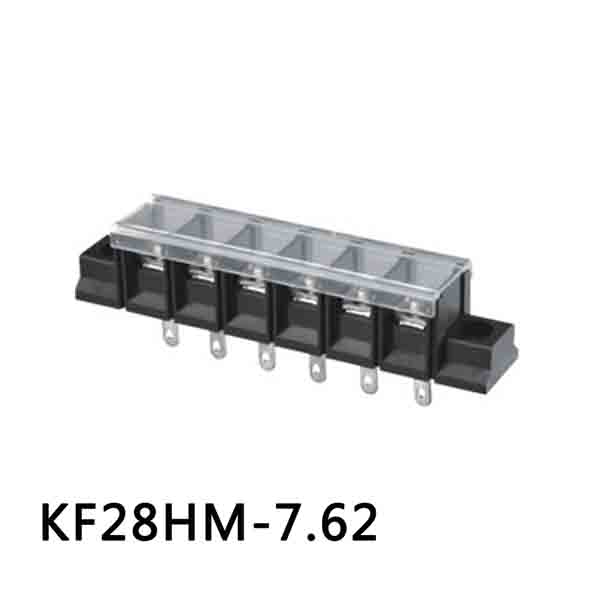

KF28HM
(DG28H-A) |
выводы на провод, корпус с монтажными ушами, с крышкой |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3324 |
 |

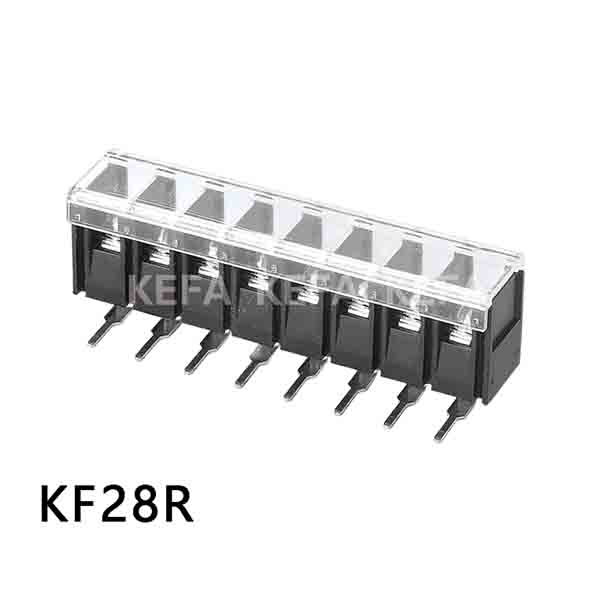

KF28R
(DG28R-B) |
выводы угловые в плату, корпус с крышкой |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3325 |
 |

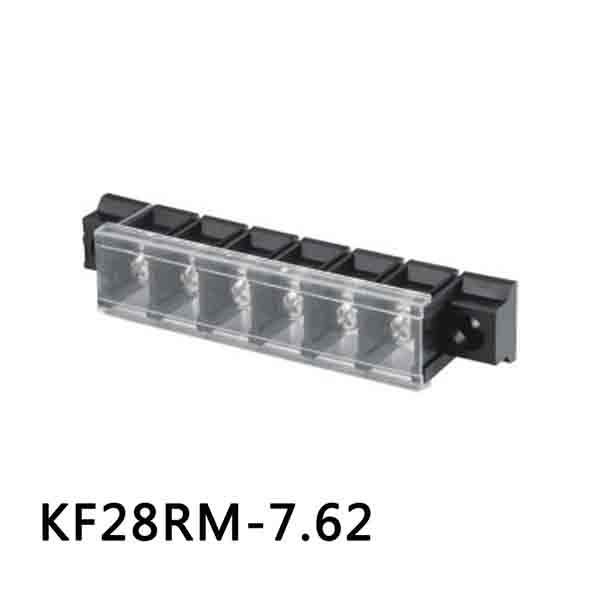

KF28RM
(DG28R-A) |
выводы угловые в плату, корпус с монтажными ушами, с крышкой |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3326 |
 |

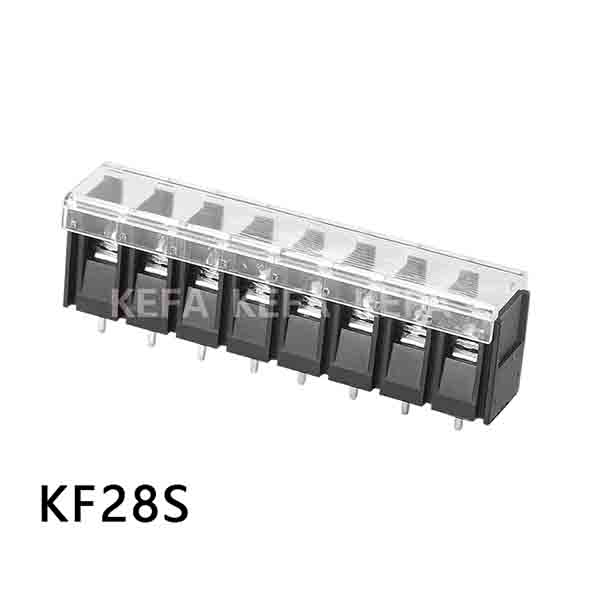

KF28S
(DG28S-B) |
выводы прямые в плату, корпус с крышкой |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3327 |
 |

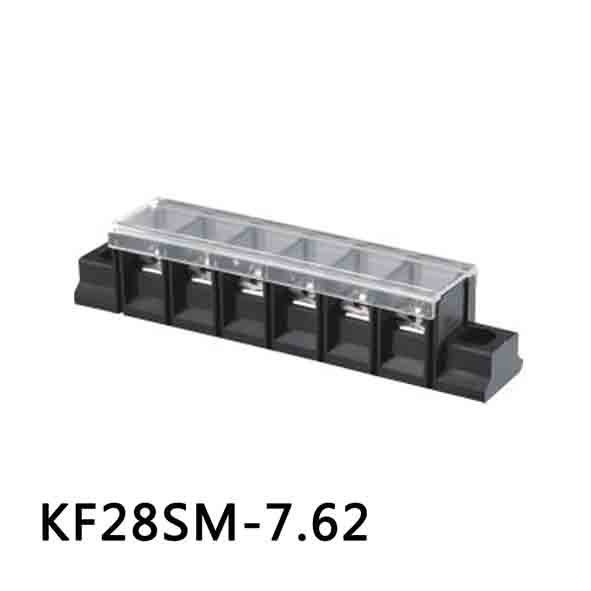

KF28SM
(DG28S-A) |
выводы прямые в плату, корпус с монтажными ушами, с крышкой |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3328 |
 |

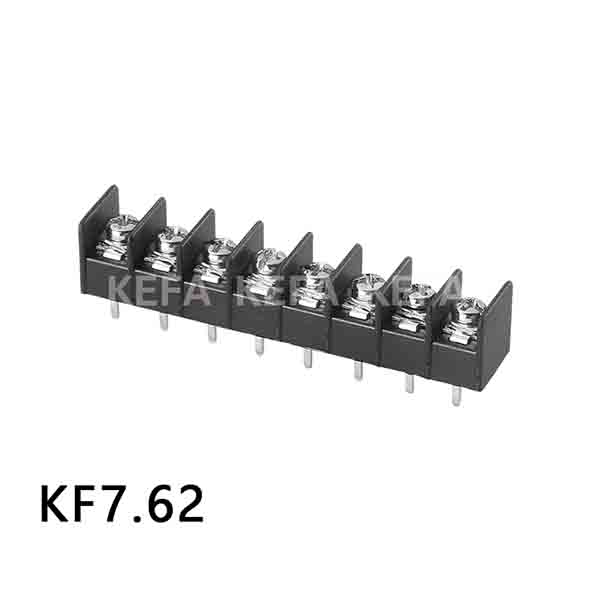

KF7.62 |
выводы прямые в плату |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3329 |
 |

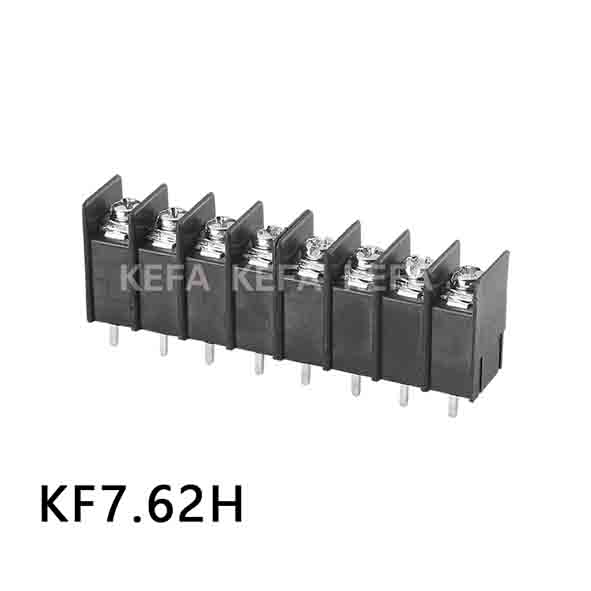

KF7.62H |
выводы прямые в плату, корпус высотой 19.2 мм |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3330 |
 |

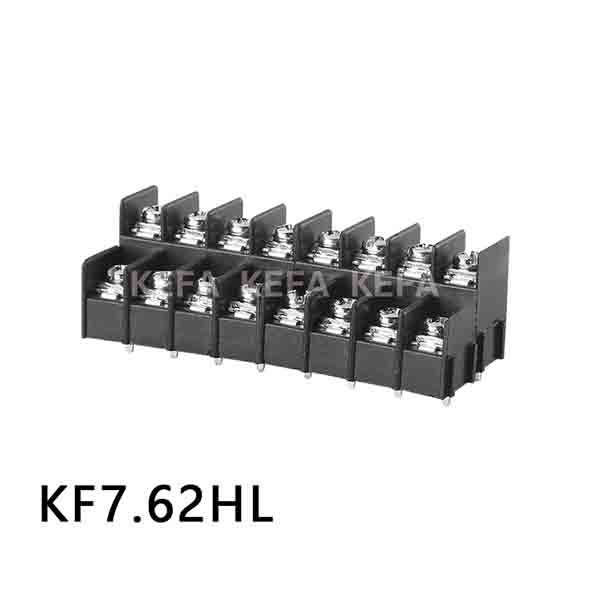

KF7.62HL |
выводы прямые в плату, корпус двыеные высотой 12.4/19.2 мм |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3331 |
 |

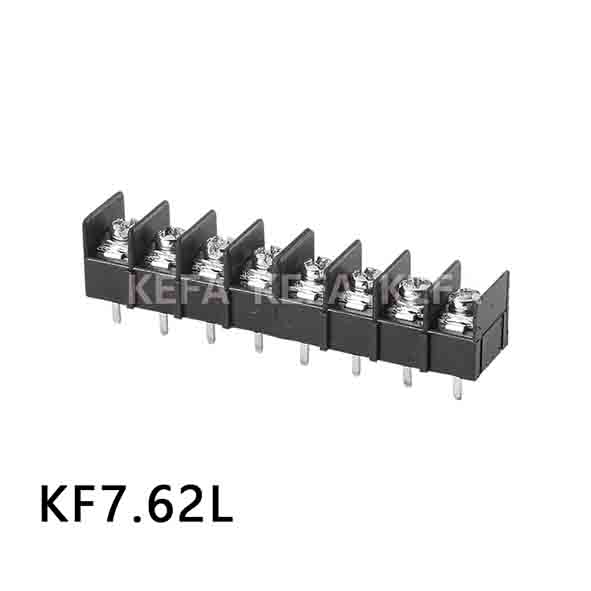

KF7.62L |
выводы прямые в плату, корпус высотой 12.4 мм |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
| 3332 |
 |

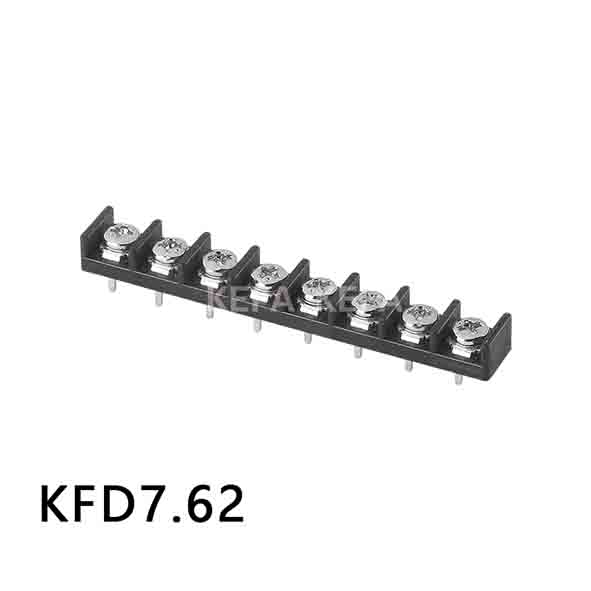

KFD7.62 |
выводы прямые в плату, корпус высотой 5.9 мм |
2...24 |
PA66 |
300/250 |
22-12 |
-40...+105 |
|
|
|
|
|
