Винтовые клеммники с шагом 3,81 мм

Винтовые клеммники с шагом 3.81 мм

Клеммники винтовые с шагом 3,81 мм предназначены для применения внутри электронной аппаратуры. Стандартные клеммники с винтовыми зажимами с шагом 3,81 мм, предназначены для монтажа на печатную плату. Клеммники винтовые с шагом 3,81 мм обеспечивают быстрое подключение проводников, характеризуются высокой нагрузочной способностью. Конструкция винтовых клеммников с шагом 3,81 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 3,81
  • Винты: M2, сталь хромированная
  • Покрытие контактов: латунь луженая
  • Класс огнестойкости корпуса: UL94V-0
  • Таблица серий

    Код Наименование
    серии
    Особенности Количество
    выводов
    Материал
    корпуса
    Напряжение, В / Ток, А / Выдерживаемое
    напряжение
    Диаметр
    провода,
    AWG (мм2)
    Рабочая
    температура,
    °C

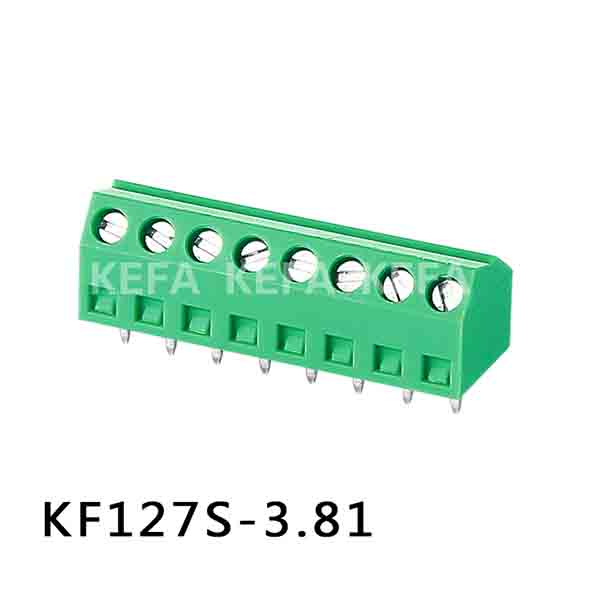

    3395 KF127S-3.81 серия KF127S-3.81 однорядные, с входами проводов под углом 45 град 2...24 PA66 300/130 10/10 AC2000V/1Min 26-16 (1,5) -40...+105

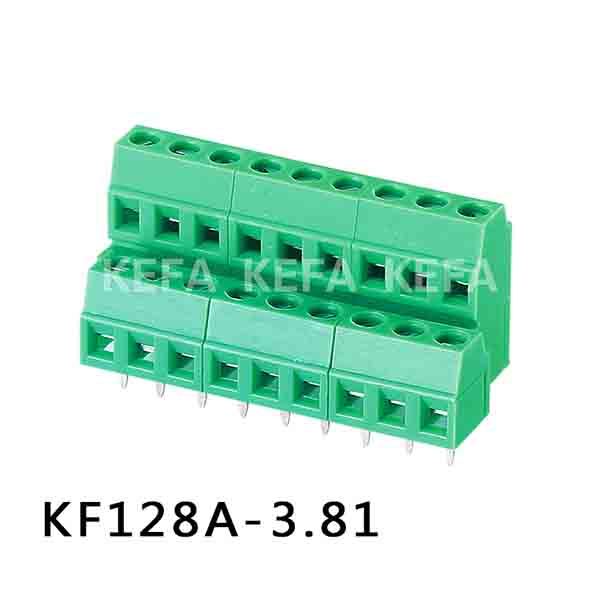

    3396 KF128A-3.81 серия KF128A-3.81 двухрядные, прямые 2, 3 PA66 300/130 10/10 AC1250V/1Min 26-16 (1) -40...+105

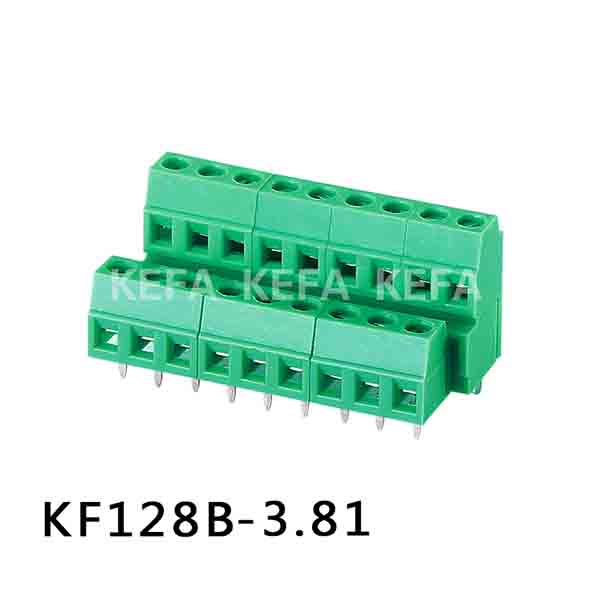

    3397 KF128B-3.81 серия KF128B-3.81 двухрядные, прямые 2, 3 PA66 300/130 10/10 AC1250V/1Min 26-16 (1) -40...+105

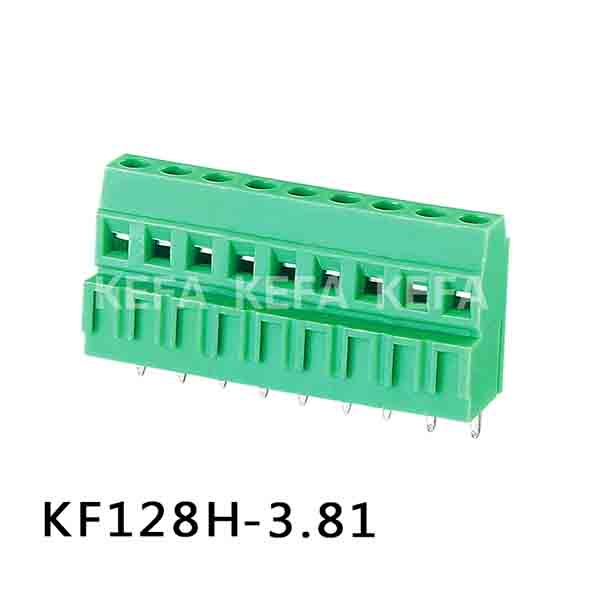

    3398 KF128H-3.81 серия KF128H-3.81 однорядные, прямые 2, 3 PA66 300/130 10/10 AC1250V/1Min 26-16 (1) -40...+105

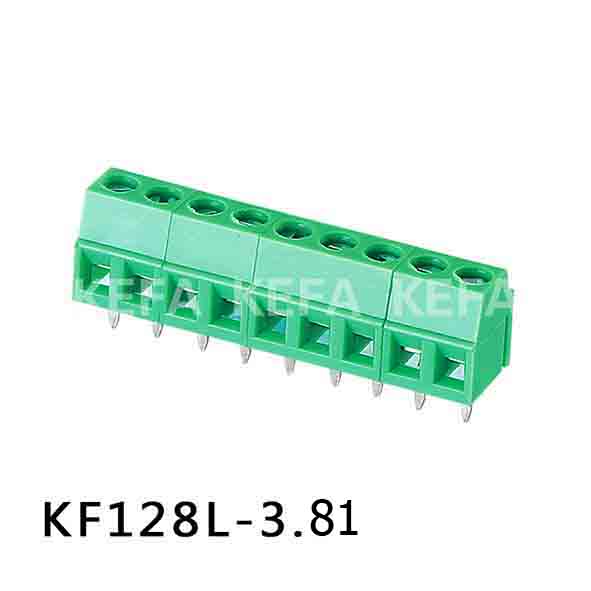

    3399 KF128L-3.81 серия KF128L-3.81 однорядные, прямые 2, 3 PA66 300/130 10/10 AC1250V/1Min 26-16 (1) -40...+105

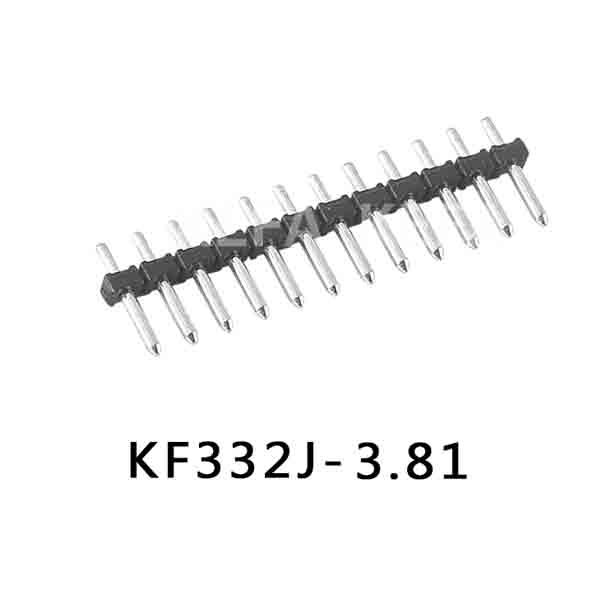

    7227 KF332J-3.81 серия KF332J-3.81 Штыри в плату прямые 2...24 PBT 300/250 8/10 AC2000V/1Min   -30...+120

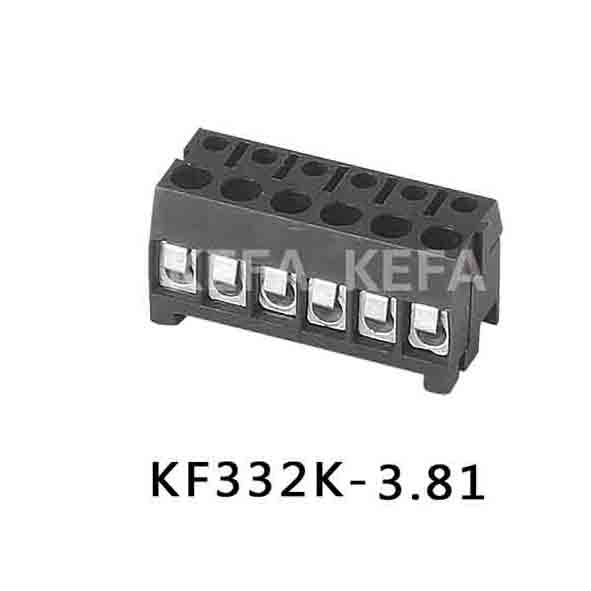

    7226 KF332K-3.81 серия KF332K-3.81 однорядные 2, 3 PA66 300/250 8/10 AC2000V/1Min 28-16 (1,5) -40...+105
