Клеммники нажимные безвинтовые с шагом 7,5 мм
| | Клеммники нажимные безвинтовые с шагом 7,5 мм предназначены для применения внутри электронной аппаратуры.
Стандартные клеммники нажимные безвинтовые с шагом 7,5 мм, предназначены для монтажа в отверстия печатних плат.
Клеммники нажимные безвинтовые с шагом 7,5 мм обеспечивают быстрое подключение проводников.
Конструкция клеммников нажимных безвинтовых с шагом 7,5 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.
Общие характеристики: Шаг, мм: 7,5
Покрытие контактов: фосфорная бронза луженая
Материал корпуса: PA66, UL94V-0
Рабочая температура, °C: -40...+105
|
Таблица серий
| 7304 |
 |

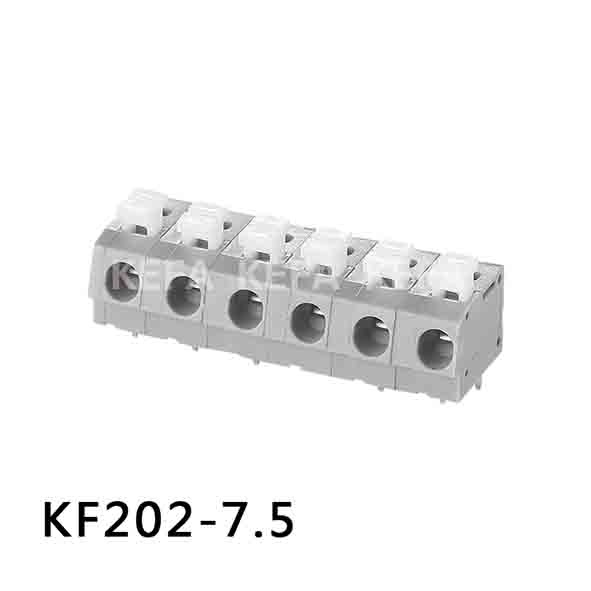

KF202-7.5 |
прямые |
1...xx |
300/450 |
12/16 |
AC2000V/1Min |
20-12 (2,5) |
| 7317 |
 |

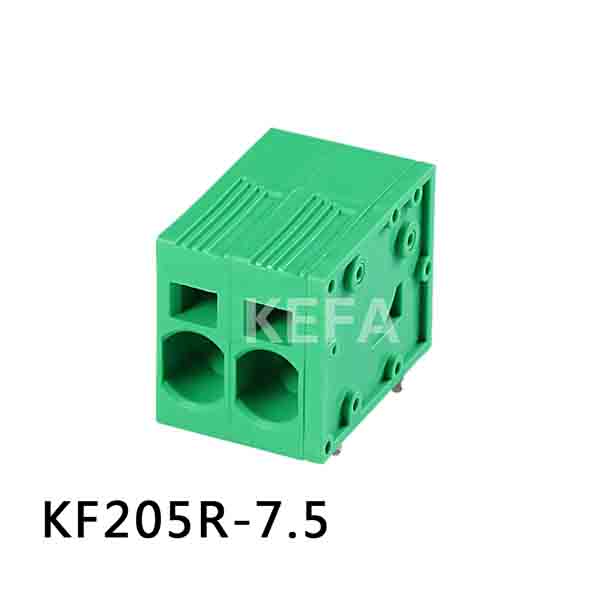

KF205R-7.5 |
угловые |
1...xx |
300/450 |
30/32 |
AC3000V/1Min |
24-10 (4) |
| 7318 |
 |
KF205RA-7.5 |
угловые |
1...xx |
300/450 |
30/32 |
AC3000V/1Min |
24-10 (4) |
| 7319 |
 |

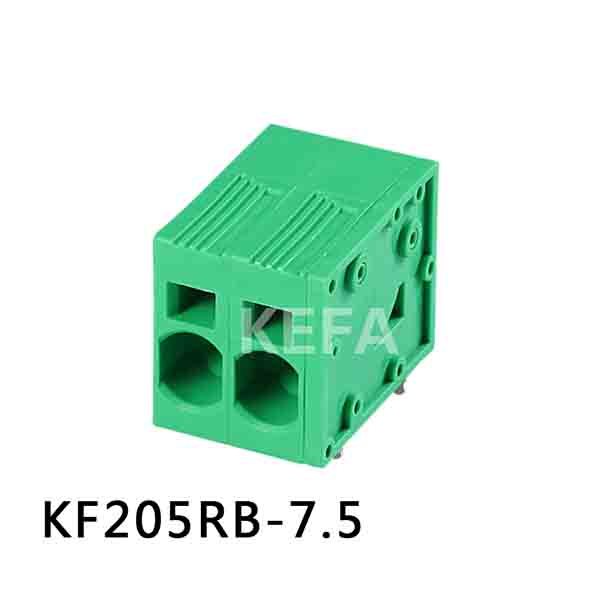

KF205RB-7.5 |
угловые |
1...xx |
300/450 |
30/32 |
AC3000V/1Min |
24-10 (4) |
| 7314 |
 |

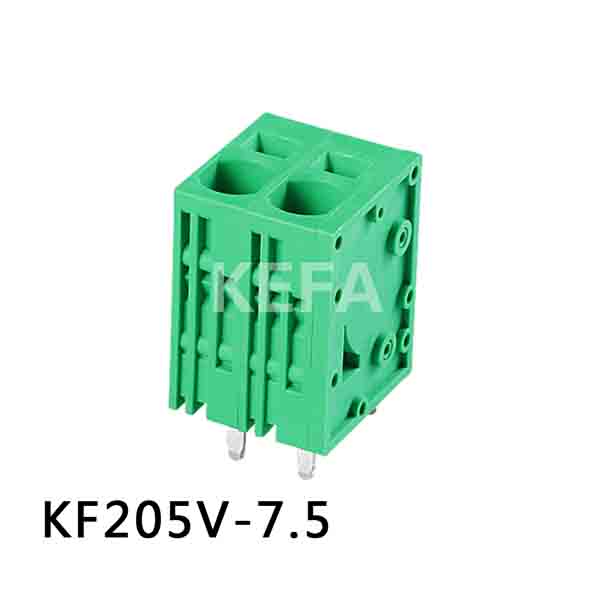

KF205V-7.5 |
прямые |
1...xx |
300/450 |
30/32 |
AC2000V/1Min |
24-10 (4) |
| 7315 |
 |
KF205VA-7.5 |
прямые |
1...xx |
300/450 |
30/32 |
AC2000V/1Min |
24-10 (4) |

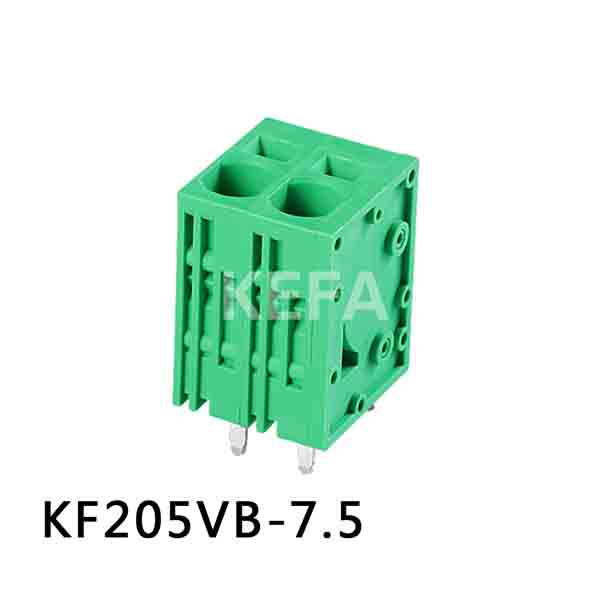

| 7316 |
 |
KF205VB-7.5 |
прямые |
1...xx |
300/450 |
30/32 |
AC3000V/1Min |
24-10 (4) |

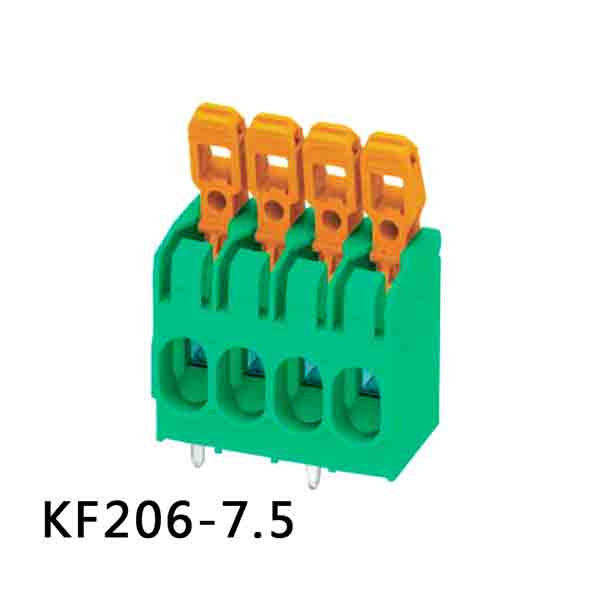

| 7320 |
 |
KF206-7.5 |
прямые |
1...12 |
300/1000 |
27/41 |
AC2000V/1Min |
24-10 (6) |
| 7321 |
 |

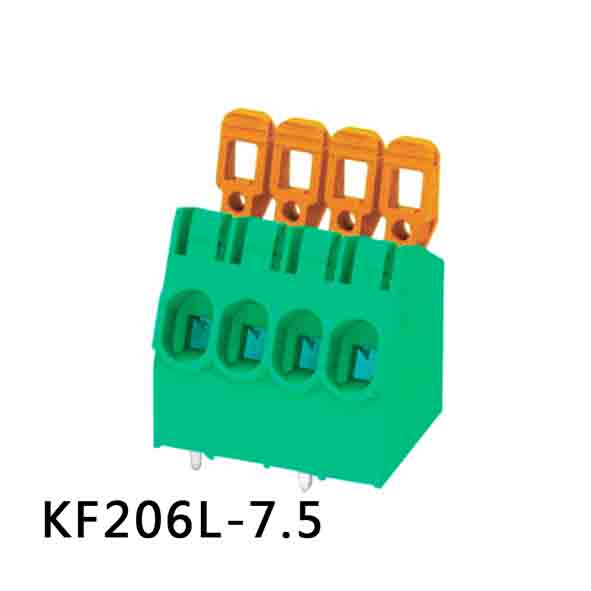

KF206L-7.5 |
прямые, с входами проводов под углом |
1...12 |
300/1000 |
27/41 |
AC2000V/1Min |
24-10 (6) |
| 7306 |
 |

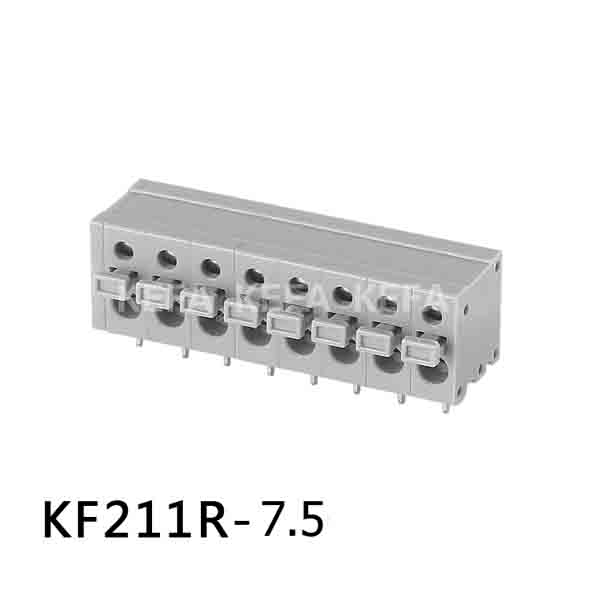

KF211R-7.5 |
угловые |
1...xx |
300/450 |
8/15 |
AC2000V/1Min |
22-14 (1,5) |

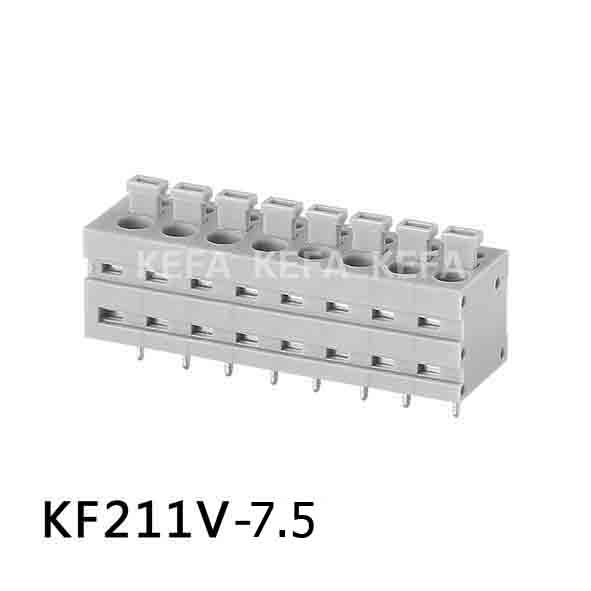

| 7305 |
 |
KF211V-7.5 |
прямые |
1...xx |
300/450 |
8/15 |
AC2000V/1Min |
22-14 (1,5) |
| 7303 |
 |

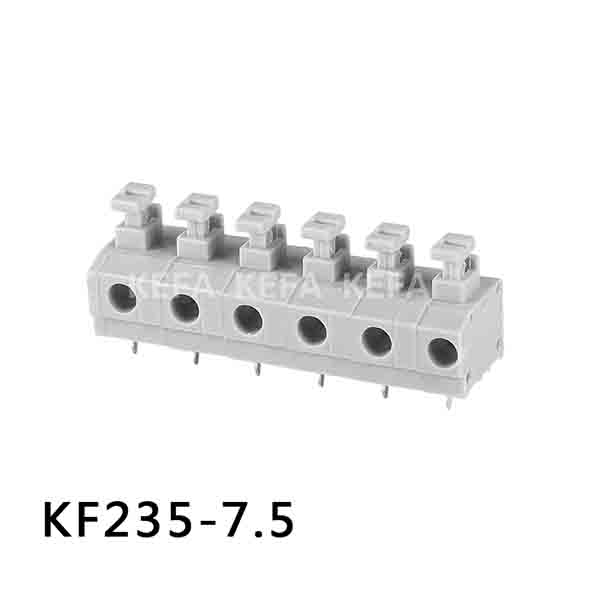

KF235-7.5 |
прямые |
1...xx |
300/250 |
5/10 |
AC2000V/1Min |
20-14 (1,5) |

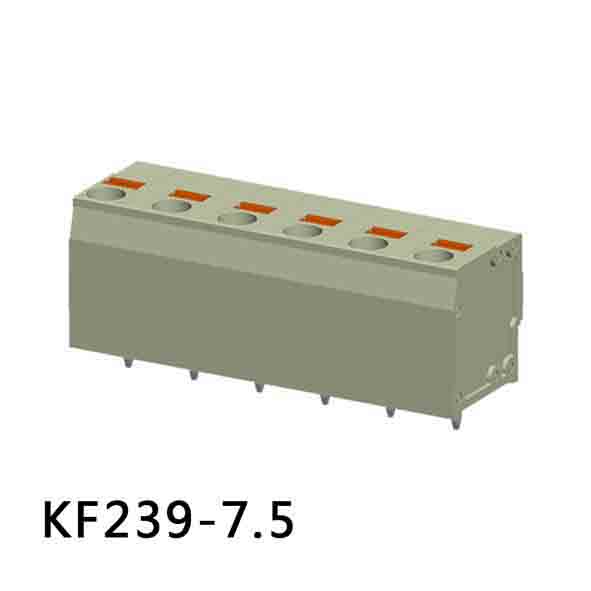

| 7309 |
 |
KF239-7.5 |
прямые |
1...xx |
300/400 |
12/12 |
AC2000V/1Min |
28-12 (2,5) |
| 7307 |
 |

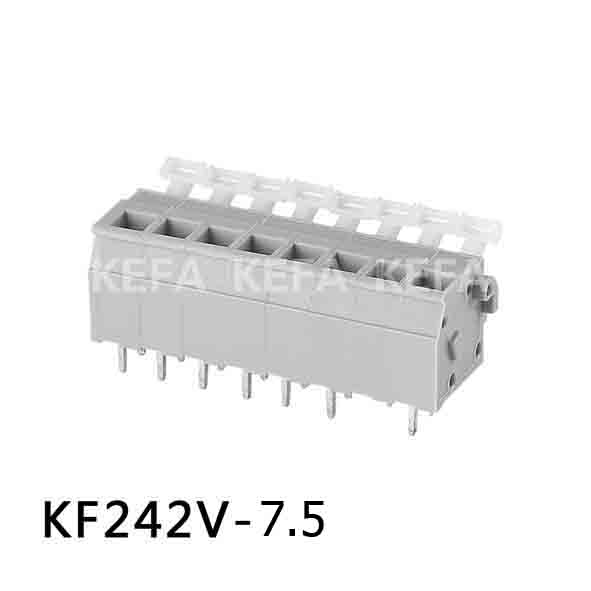

KF242V-7.5 |
прямые |
1...xx |
300/750 |
10/17 |
AC2000V/1Min |
20-14 (1,5) |
| 7308 |
 |

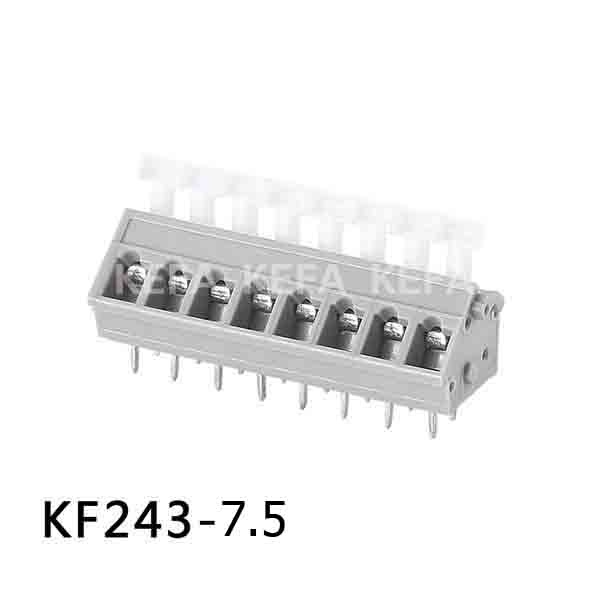

KF243-7.5 |
прямые, с входами проводов под углом 45 град |
1...xx |
300/750 |
15/17 |
AC2000V/1Min |
28-12 (2,5) |

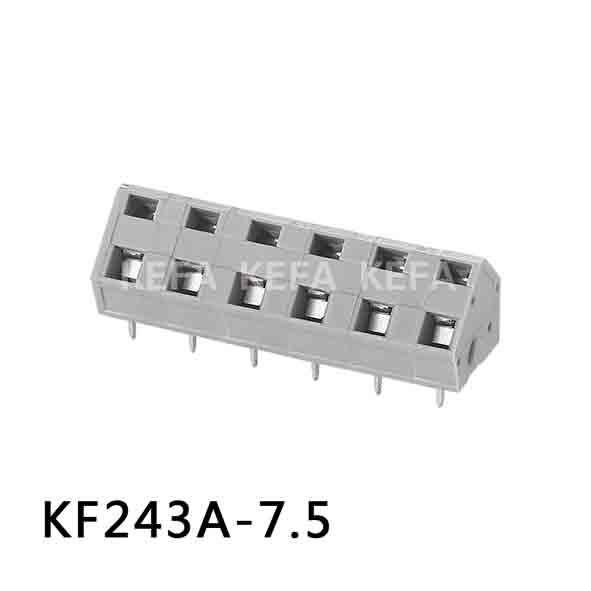

| 3847 |
 |
KF243A-7.5 |
прямые, с входами проводов под углом 45 град |
1...xx |
300/450 |
15/17 |
AC2000V/1Min |
28-12 (2,5) |
| 3854 |
 |

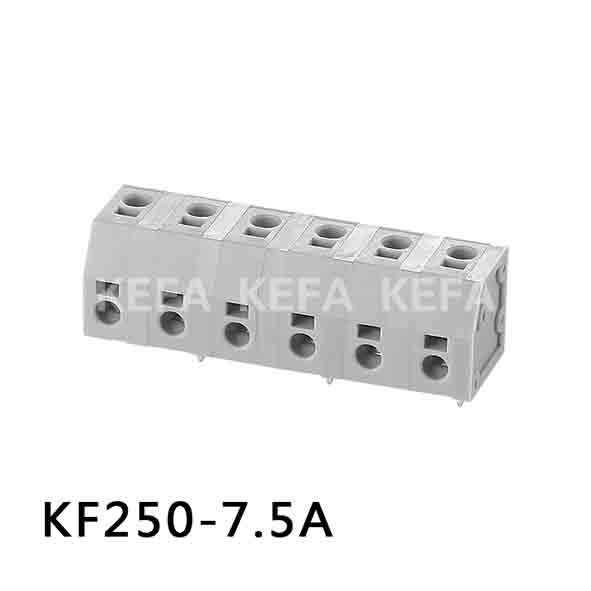

KF250-7.5A |
прямые |
1...xx |
300/400 |
10/9 |
AC2000V/1Min |
22-14 (0,75) |

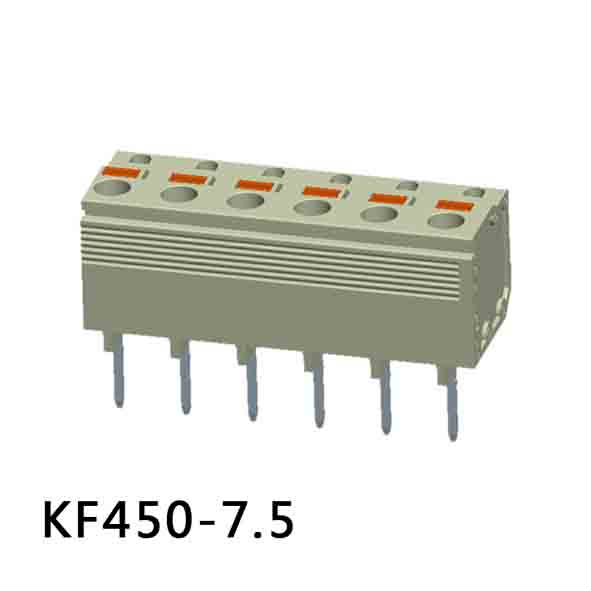

| 7310 |
 |
KF450-7.5 |
прямые |
1...xx |
300/400 |
20/18 |
AC2000V/1Min |
28-12 (2,5) |
| 7312 |
 |

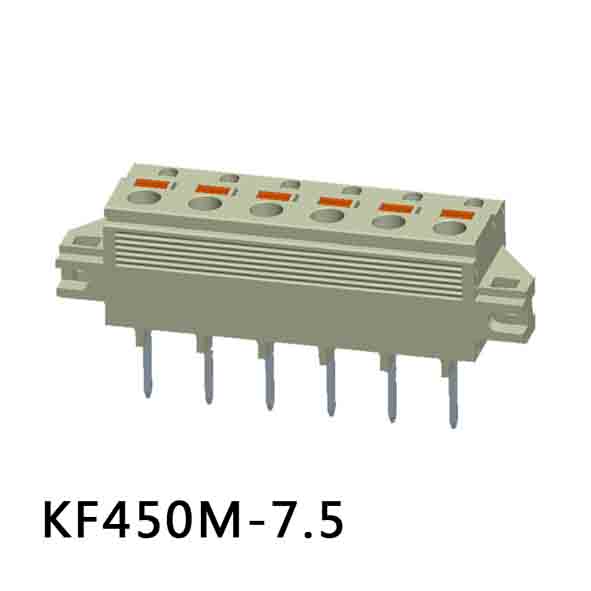

KF450M-7.5 |
прямые, с монтажными ушами |
1...xx |
300/400 |
20/18 |
AC2000V/1Min |
28-12 (2,5) |

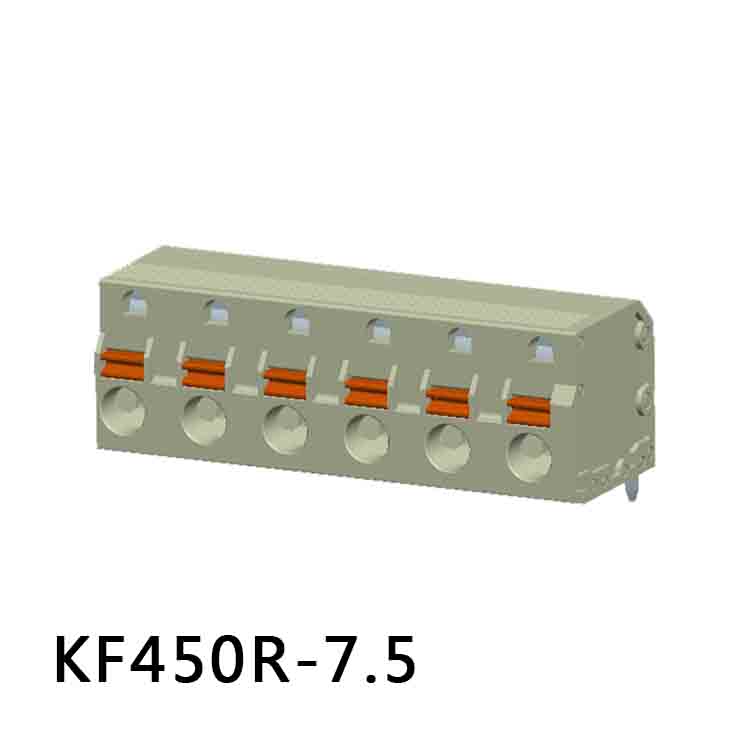

| 7311 |
 |
KF450R-7.5 |
угловые |
1...xx |
300/400 |
20/18 |
AC2000V/1Min |
28-12 (2,5) |

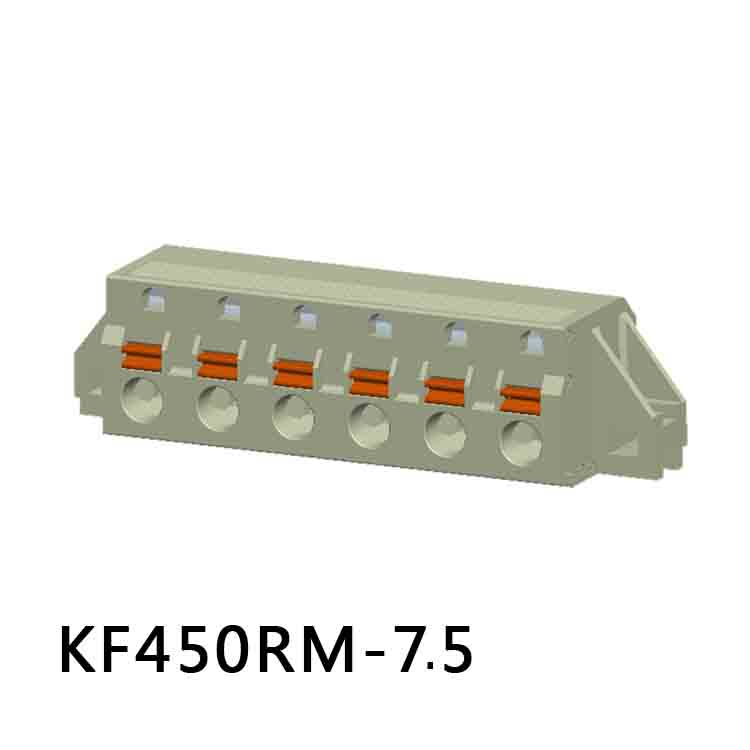

| 7313 |
 |
KF450RM-7.5 |
угловые, с монтажными ушами |
1...xx |
300/400 |
20/18 |
AC2000V/1Min |
28-12 (2,5) |
|
|
|
|
|
