Барьерные клеммники с шагом 8,50 мм
| | Клеммники барьерные с шагом 8,50 мм предназначены для применения внутри электронной промышленной аппаратуры. Клеммники барьерные с шагом 8,50 мм предназначены для подсоединения проводов в силовых цепях. Модификации барьерных клеммников с шагом 8,50 мм выпускаются с защитной крышкой и без нее. Конструкция барьерных клеммников с шагом 8,50 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.
Общие характеристики: Шаг, мм: 8,5
Винты: M3, сталь никелировнная
Покрытие контактов: латунь луженая
Материал корпуса: PA66, UL94V-0
Напряжение, В  / : 300/450
Ток, А /: 20/24
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG (мм2): 22-12 (2,5)
|
Таблица серий
| 3349 |
 |

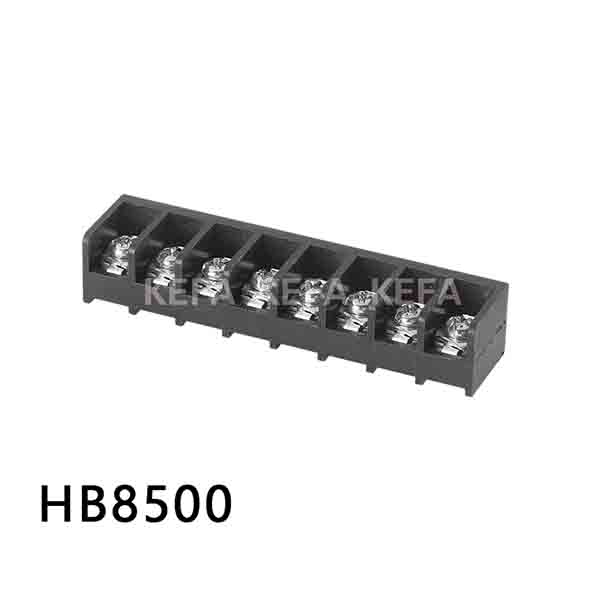

HB8500 |
выводы прямые в плату |
2...24 |
-40...+105 |
| 3350 |
 |

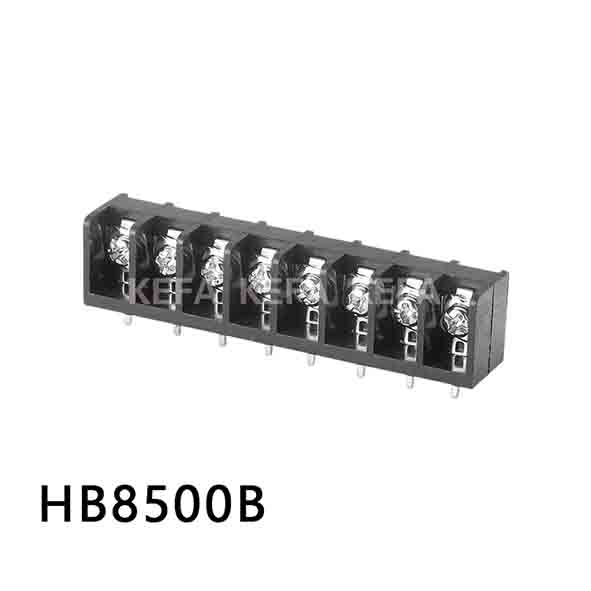

HB8500B |
выводы угловые в плату |
2...24 |
-40...+105 |
| 3351 |
 |

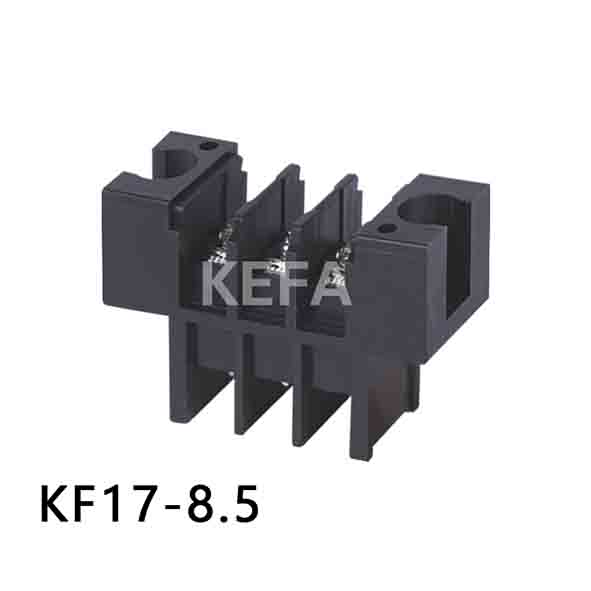

KF17-8.5 |
двухсторонние зажимы, корпус с монтажными ушами |
2...15 |
-40...+130 |
| 3352 |
 |

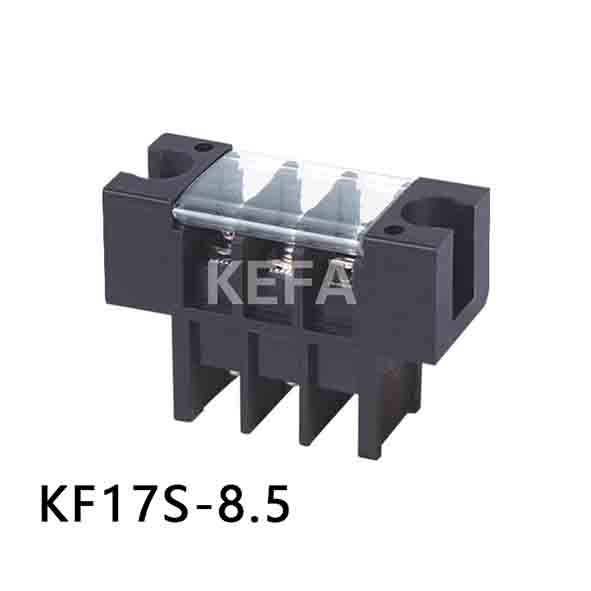

KF17S-8.5 |
двухсторонние зажимы, корпус с монтажными ушами, с крышкой на защелках |
2...15 |
-40...+130 |
| 3353 |
 |

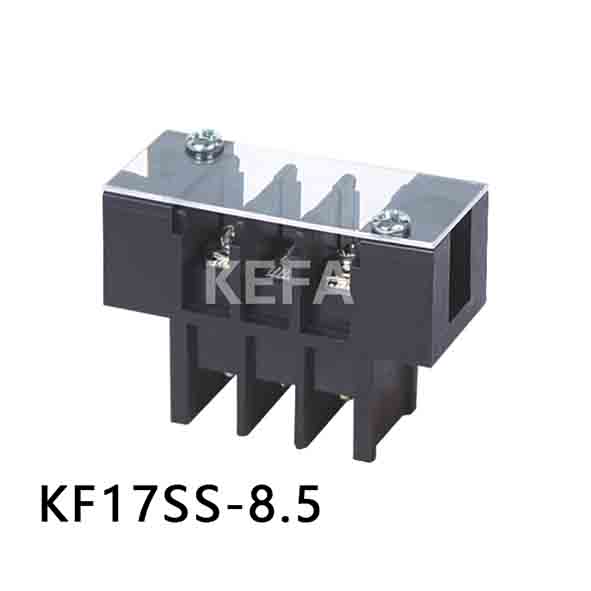

KF17SS-8.5 |
двухсторонние зажимы, корпус с монтажными ушами, с крышкой на винтах |
2...15 |
-40...+130 |
| 3354 |
 |

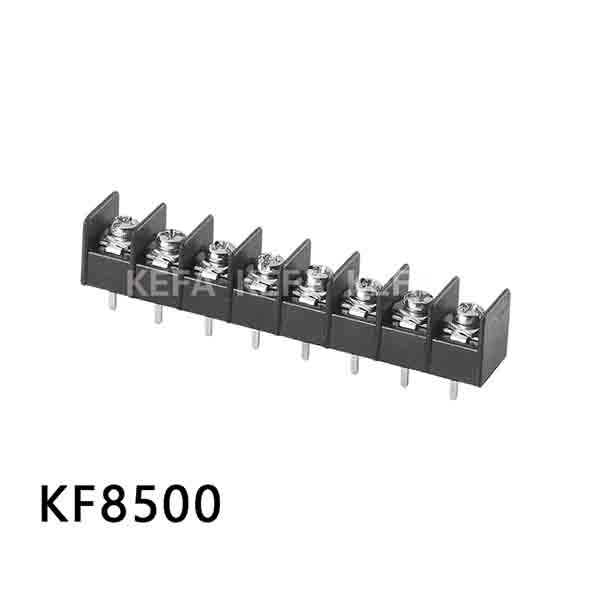

KF8500 |
выводы прямые в плату, корпус высотой 12.4 мм |
2...24 |
-40...+105 |
| 3355 |
 |

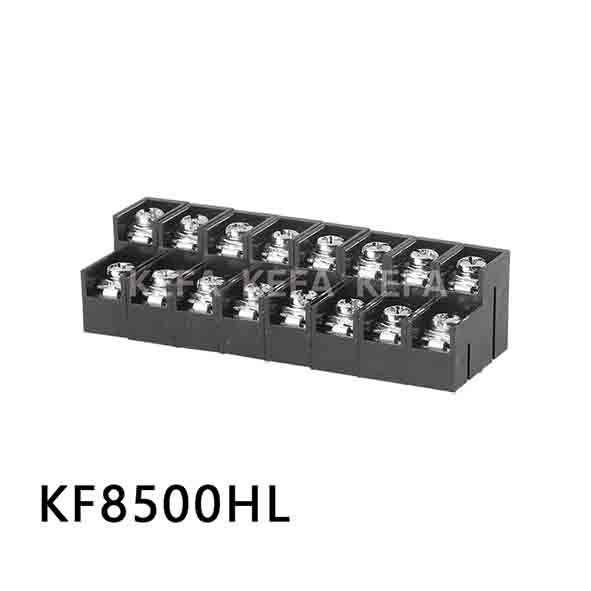

KF8500HL |
выводы прямые в плату, корпус двойной высотой 11.2/17.5 мм |
2...24 |
-40...+105 |
| 2326 |
 |
Перемычки |
Перемычки для барьерного клеммника с шагом 8.5 мм |
|
|
|
|
|
|
|
