Серия KF78C

Клеммники барьерные KF78C (DG78C-B) серии с шагом 13.0 мм, выводы прямые в плату по центру сечения, корпус с крышкой, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF78C (DG78C-B) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 600/750 (

)

Ток, А: 30/41 (

)

Шаг: 13 мм

Количество полюсов: 2-24P

Винты: M4, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 18-10 (6)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 16 кг/см

Код	Наименование	Количество выводов
91671	KF78C-13.0-02P-13 (DG78C-B-02P-13)	2
91672	KF78C-13.0-03P-13 (DG78C-B-03P-13)	3
91673	KF78C-13.0-04P-13 (DG78C-B-04P-13)	4
91674	KF78C-13.0-05P-13 (DG78C-B-05P-13)	5
91675	KF78C-13.0-06P-13 (DG78C-B-06P-13)	6
91676	KF78C-13.0-07P-13 (DG78C-B-07P-13)	7
91677	KF78C-13.0-08P-13 (DG78C-B-08P-13)	8
91678	KF78C-13.0-09P-13 (DG78C-B-09P-13)	9
91679	KF78C-13.0-10P-13 (DG78C-B-10P-13)	10
91680	KF78C-13.0-11P-13 (DG78C-B-11P-13)	11
91681	KF78C-13.0-12P-13 (DG78C-B-12P-13)	12
91682	KF78C-13.0-13P-13 (DG78C-B-13P-13)	13
91683	KF78C-13.0-14P-13 (DG78C-B-14P-13)	14
91684	KF78C-13.0-15P-13 (DG78C-B-15P-13)	15
91685	KF78C-13.0-16P-13 (DG78C-B-16P-13)	16
91686	KF78C-13.0-17P-13 (DG78C-B-17P-13)	17
91687	KF78C-13.0-18P-13 (DG78C-B-18P-13)	18
91688	KF78C-13.0-19P-13 (DG78C-B-19P-13)	19
91689	KF78C-13.0-20P-13 (DG78C-B-20P-13)	20
91690	KF78C-13.0-21P-13 (DG78C-B-21P-13)	21
91691	KF78C-13.0-22P-13 (DG78C-B-22P-13)	22
91692	KF78C-13.0-23P-13 (DG78C-B-23P-13)	23
91693	KF78C-13.0-24P-13 (DG78C-B-24P-13)	24

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

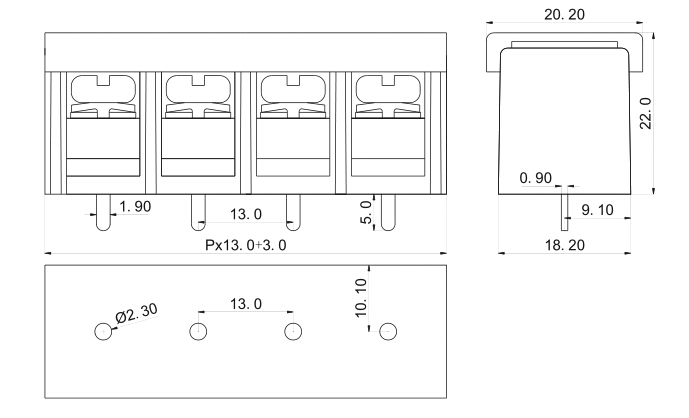

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
