Варисторы SMD (для поверхностного монтажа)

Варисторы SMD (для поверхностного монтажа) типоразмера 2220

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 2220 это нелинейные приборы, имеющие симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 2220 представляют собой нелинейные резисторы, изготовленные из оксида цинка с добавлением оксидов других металлов.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 2220 обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости.

Оксидно-цинковые варисторы практически уникальное быстродействующее средство защиты полупроводниковых систем различного назначения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 2220 используются для защиты от импульсных воздействий напряжения; для создания низкочастотных фильтров, требуемых для высокоскоростных линий передачи данных; для подавления электромагнитных помех.

Свойства оксидно-цинковых варисторов: диапазон номинальных напряжений: 24,0~470,0 В, высокая стойкость к току перегрузки; быстрая реакция на резкое повышение напряжения; симметричность вольт-амперных характеристик; оптимальная вольт-амперная характеристика; надежность, подтвержденная международными стандартами.

Применение оксидно-цинковых варисторов: бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.); устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты); устройства обработки данных; оборудование передачи электроэнергии; аппаратура средств связи; системы электроснабжения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 2220 поставляются со склада в Москве и под заказ с фабрики.

Условия поставки оксидно-цинковых варисторов SMD (для поверхностного монтажа) типоразмера 2220 уточняйте у наших менеджеров.

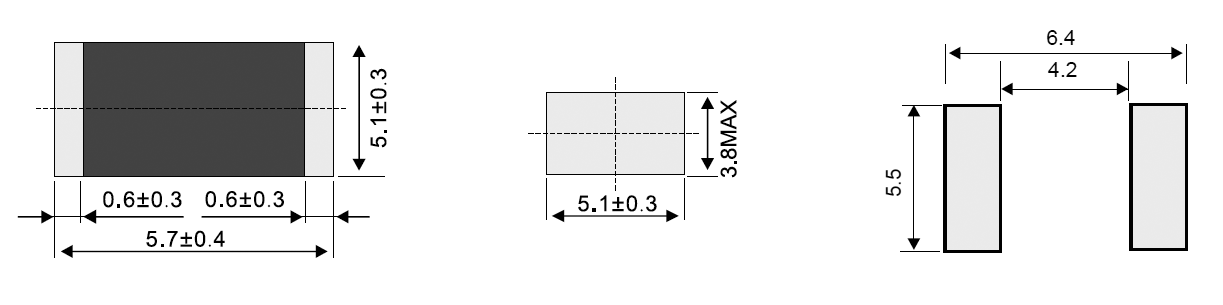

Габаритные размеры и разметка контактных площадок, мм

Варисторы SMD (для поверхностного монтажа) типоразмер 2220

Таблица взаимозаменяемости
ЧИП-варисторов
Код
товара
Марка Номинальное
напряжение
варистора, В
Допуск, В Максимально
допустимое
напряжение
Максимальная
энергия
(10/1000 мкс), дж
Максимальное
напряжение
ограничения
Выдерживаемый
импульсный ток
(8/20 мкс)
при 1 мА VAC(V) VDC(V) IP(A) VC(V) I(A)
193028 BL2220A240K 24,0 21,6~27 14 18 7,5 10 51 800
193029 BL2220A270K 27,0 26,4~33 17 22 7,5 10 62 800
193030 BL2220A300K 30,0 28,8~36 18 24 7,5 10 67 800
193031 BL2220A330K 33,0 31,2~39 20 26 7,5 10 75 800
193032 BL2220A360K 36,0 33,6~42 21 28 7,5 10 85 800
193033 BL2220A390K 39,0 36~45 25 30 7,5 10 85 800
193034 BL2220A470K 47,0 43,2~57 30 38 7,5 10 96 800
193035 BL2220A530K 53,0 46,8~58,5 32 42 7,5 10 105 800
193036 BL2220A560K 56,0 54~67,5 35 45 7,5 10 125 800
193037 BL2220A680K 68,0 67,2~84 40 56 7,5 10 150 800
193038 BL2220A760K 76,0 72~90 43 60 7,5 10 160 800
193039 BL2220A820K 82,0 78~97,5 47 65 7,5 10 172 800
193040 BL2220A900K 90,0 81,6~102 49 68 7,5 10 180 800
193041 BL2220A101K 100,0 102~127,5 60 85 8,5 10 225 800
193042 BL2220A181K 180,0 161~198 90 120 8,5 10 350 800
193043 BL2220A241K 240,0 216~264 150 200 8,5 10 395 800
193044 BL2220A271K 270,0 243~297 175 225 8,5 10 455 800
193045 BL2220A391K 390,0 351~429 250 320 10 10 650 800
193046 BL2220A431K 430,0 387~473 275 350 10 10 710 800
193047 BL2220A471K 470,0 423~517 300 385 10 10 810 800
