Разъемы (соединители) >> Разъемы кабель-плата

Nano-Fit серия

Шаг 2.50 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: латунь луженая/золоченая
корпус: нейлон (PA) UL94V-0 натуральный, черный

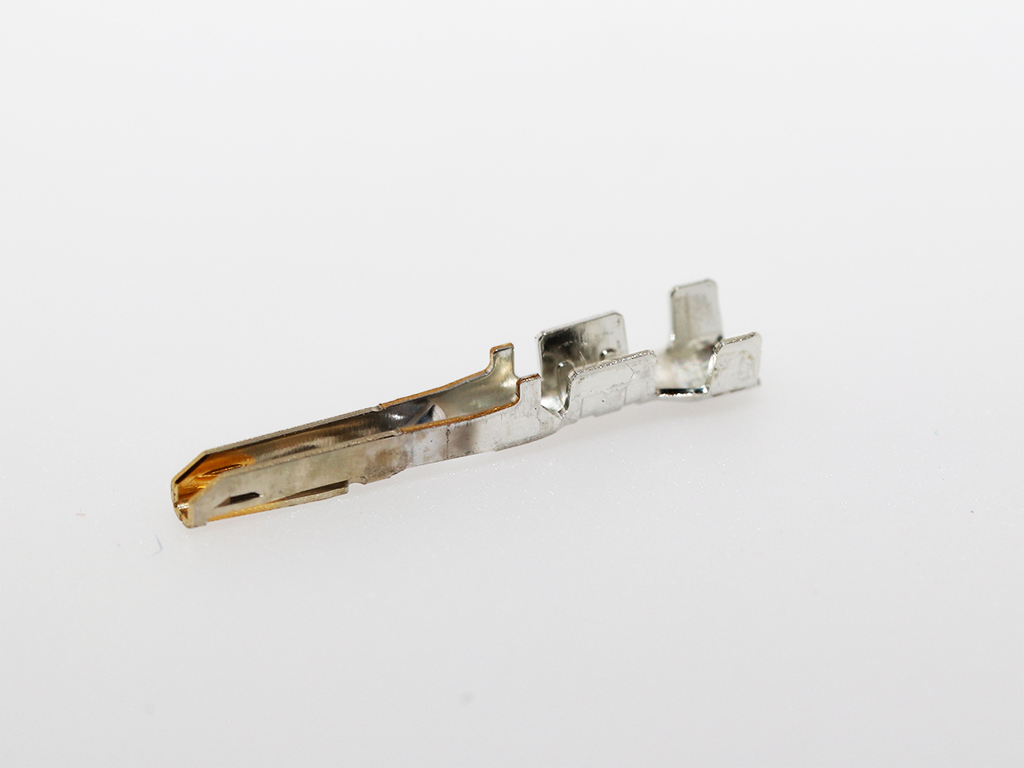

Терминалы (контакты)
Код
товара		 Марка Провода Упаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
213749 MOLEX 1053001400 0,23-0,15 24-26 1.28-1.15 15000 золочение
0.76 мкм
213753 MOLEX 1053002400 0,53-0,35 20-22 1,5-1,8 золочение
0.76 мкм
213755 MOLEX 1053001100 0,23-0,15 24-26 1.28-1.15 лужение
213756 MOLEX 1053001200 0,23-0,15 24-26 1.28-1.15 золочение
0.38 мкм
213757 MOLEX 1053001300 0,23-0,15 24-26 1.28-1.15 золочение
0.76 мкм
213758 MOLEX 1053002100 0,53-0,35 20-22 1,5-1,8 лужение
213759 MOLEX 1053002200 0,53-0,35 20-22 1,5-1,8 золочение
0.38 мкм
213760 MOLEX 1053002300 0,53-0,35 20-22 1,5-1,8 золочение
0.76 мкм

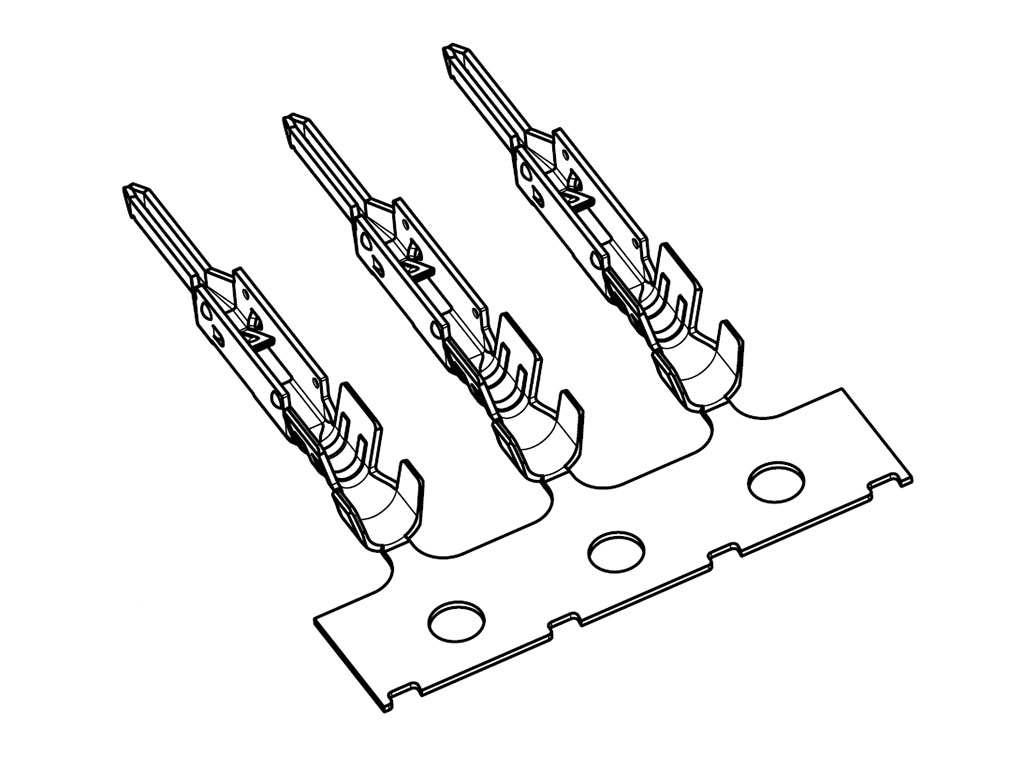

Терминалы (контакты)
Код
товара		 Марка Провода Упаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
213761 MOLEX 2014471200 0,23-0,15 24-26 0.8-1.4 15000 золочение
0.38 мкм
213762 MOLEX 2014471300 0,23-0,15 24-26 0.8-1.4 золочение
0.76 мкм
213763 MOLEX 2014471400 0,23-0,15 24-26 0.8-1.4 лужение
213764 MOLEX 2014471600 0,23-0,15 24-26 0.8-1.4 золочение
0.76 мкм
213765 MOLEX 2014472200 0,53-0,35 20-22 1,5-1,8 золочение
0.38 мкм
213766 MOLEX 2014472300 0,53-0,35 20-22 1,5-1,8 золочение
0.76 мкм
213767 MOLEX 2014472400 0,53-0,35 20-22 1,5-1,8 лужение
213768 MOLEX 2014472600 0,53-0,35 20-22 1,5-1,8 золочение
0.76 мкм
Корпус однорядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
213769 MOLEX 1053071202 2 7.70 1250
213770 MOLEX 1053071203 3 10.20
213771 MOLEX 1053071204 4 12.70
213772 MOLEX 1053071205 5 15.20
213773 MOLEX 1053071206 6 17.70
213774 MOLEX 1053071207 7 20.20
213775 MOLEX 1053071208 8 22.70

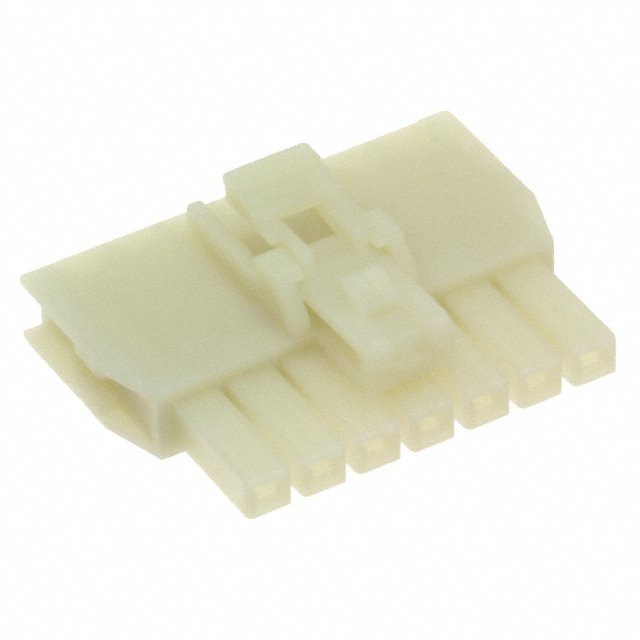

Корпус однорядной розетки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
213776 MOLEX 1053072202 2 7.70 1250
213777 MOLEX 1053072203 3 10.20
213778 MOLEX 1053072204 4 12.70
213779 MOLEX 1053072205 5 15.20
213780 MOLEX 1053072206 6 17.70
214361 MOLEX 1053072207 7 20.20
214484 MOLEX 1053072208 8 22.70

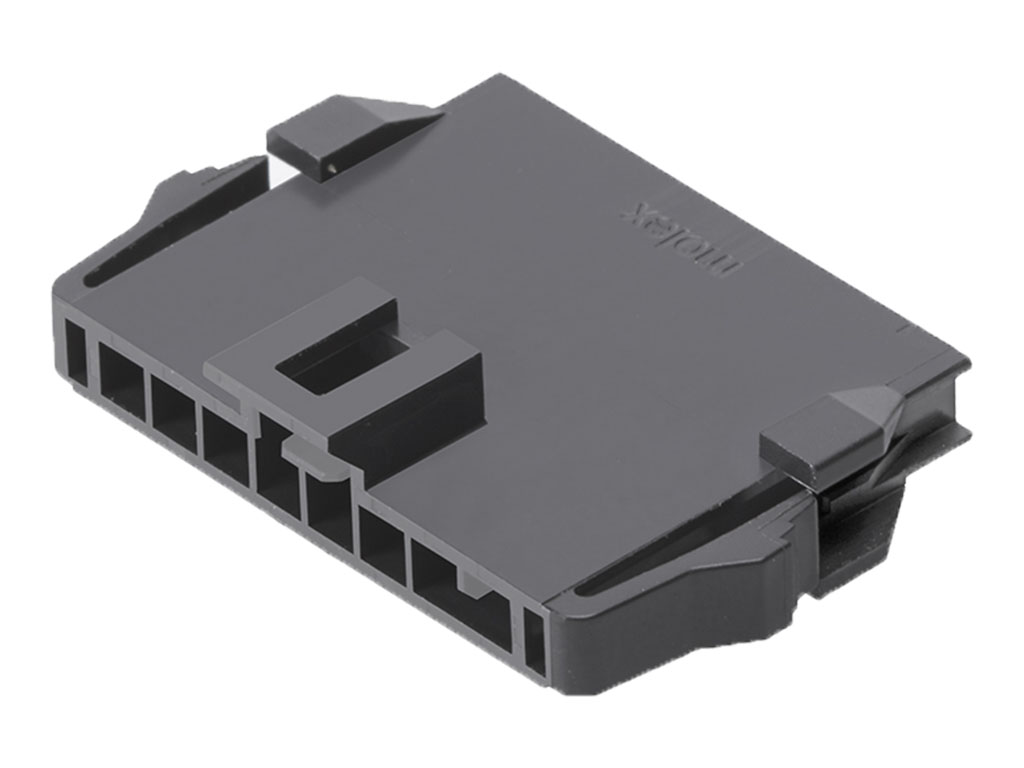

Корпус однорядной вилки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
214489 MOLEX 2002771102 2 5.94 7.70 1000
214534 MOLEX 2002771103 3 8.44 10.20
214535 MOLEX 2002771104 4 10.94 12.70
214537 MOLEX 2002771105 5 13.44 15.20
214538 MOLEX 2002771106 6 15.94 17.70
214539 MOLEX 2002771107 7 18.44 20.20
214540 MOLEX 2002771108 8 20.94 22.70

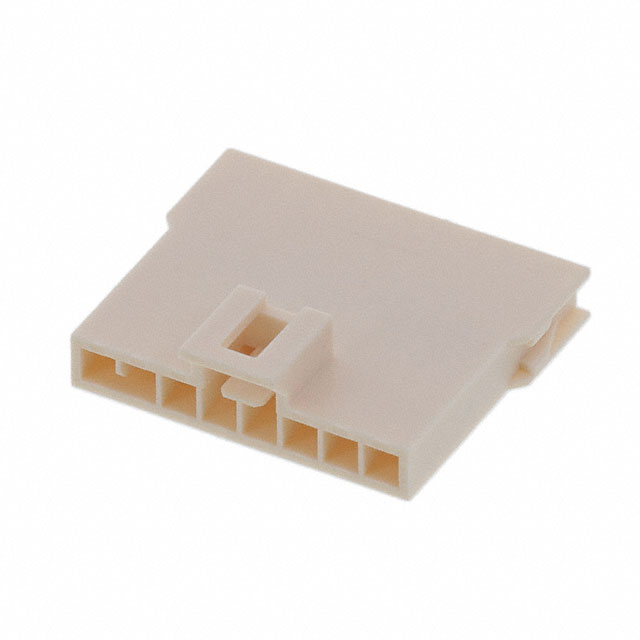

Корпус однорядной вилки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
214542 MOLEX 2002772102 2 5.94 7.70 1000
214543 MOLEX 2002772103 3 8.44 10.20
214544 MOLEX 2002772104 4 10.94 12.70
214545 MOLEX 2002772105 5 13.44 15.20
214547 MOLEX 2002772106 6 15.94 17.70
214548 MOLEX 2002772107 7 18.44 20.20
214549 MOLEX 2002772108 8 20.94 22.70

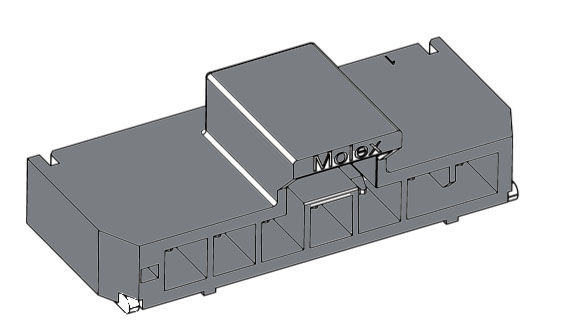

Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
214550 MOLEX 1054301102 2 8.74 3.82 2.50 7.04 500
214551 MOLEX 1054301103 3 11.24 6.32 5.00 9.54
214552 MOLEX 1054301104 4 13.74 8.82 7.50 12.04
214553 MOLEX 1054301105 5 16.24 11.32 10.00 14.54
214554 MOLEX 1054301106 6 18.74 13.82 12.50 17.04
214555 MOLEX 1054301107 7 21.24 16.32 15.00 19.54
214556 MOLEX 1054301108 8 23.74 18.82 17.50 22.04
Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
214557 MOLEX 1054301202 2 8.74 3.82 2.50 7.04 500
214558 MOLEX 1054301203 3 11.24 6.32 5.00 9.54
214561 MOLEX 1054301204 4 13.74 8.82 7.50 12.04
214562 MOLEX 1054301205 5 16.24 11.32 10.00 14.54
214563 MOLEX 1054301206 6 18.74 13.82 12.50 17.04
214564 MOLEX 1054301207 7 21.24 16.32 15.00 19.54
214565 MOLEX 1054301208 8 23.74 18.82 17.50 22.04
Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
214566 MOLEX 1054301302 2 8.74 3.82 2.50 7.04 500
214567 MOLEX 1054301303 3 11.24 6.32 5.00 9.54
214568 MOLEX 1054301304 4 13.74 8.82 7.50 12.04
214573 MOLEX 1054301305 5 16.24 11.32 10.00 14.54
214574 MOLEX 1054301306 6 18.74 13.82 12.50 17.04
214575 MOLEX 1054301307 7 21.24 16.32 15.00 19.54
214576 MOLEX 1054301308 8 23.74 18.82 17.50 22.04
Вилка SMD однорядная горизонтальная смазанная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
214577 MOLEX 1054301402 2 8.74 3.82 2.50 7.04 500
214578 MOLEX 1054301403 3 11.24 6.32 5.00 9.54
214579 MOLEX 1054301404 4 13.74 8.82 7.50 12.04
214580 MOLEX 1054301405 5 16.24 11.32 10.00 14.54
214581 MOLEX 1054301406 6 18.74 13.82 12.50 17.04
214582 MOLEX 1054301407 7 21.24 16.32 15.00 19.54
214583 MOLEX 1054301408 8 23.74 18.82 17.50 22.04

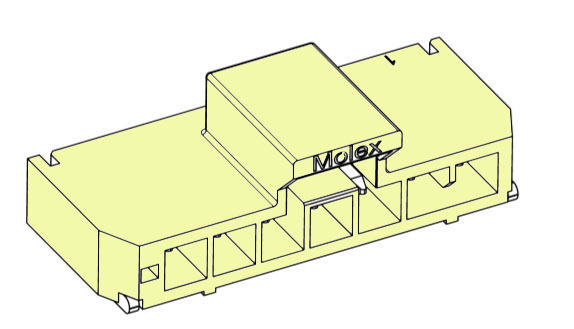

Вилка SMD однорядная горизонтальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
214584 MOLEX 1054302102 2 8.74 3.82 2.50 7.04 500
214585 MOLEX 1054302103 3 11.24 6.32 5.00 9.54
214586 MOLEX 1054302104 4 13.74 8.82 7.50 12.04
214587 MOLEX 1054302105 5 16.24 11.32 10.00 14.54
214588 MOLEX 1054302106 6 18.74 13.82 12.50 17.04
214589 MOLEX 1054302107 7 21.24 16.32 15.00 19.54
214590 MOLEX 1054302108 8 23.74 18.82 17.50 22.04
Вилка SMD однорядная горизонтальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
214591 MOLEX 1054302202 2 8.74 3.82 2.50 7.04 500
214592 MOLEX 1054302203 3 11.24 6.32 5.00 9.54
214593 MOLEX 1054302204 4 13.74 8.82 7.50 12.04
214594 MOLEX 1054302205 5 16.24 11.32 10.00 14.54
214595 MOLEX 1054302206 6 18.74 13.82 12.50 17.04
214596 MOLEX 1054302207 7 21.24 16.32 15.00 19.54
214597 MOLEX 1054302208 8 23.74 18.82 17.50 22.04
Вилка SMD однорядная горизонтальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
214598 MOLEX 1054302302 2 8.74 3.82 2.50 7.04 500
214599 MOLEX 1054302303 3 11.24 6.32 5.00 9.54
214600 MOLEX 1054302304 4 13.74 8.82 7.50 12.04
214601 MOLEX 1054302305 5 16.24 11.32 10.00 14.54
214602 MOLEX 1054302306 6 18.74 13.82 12.50 17.04
214603 MOLEX 1054302307 7 21.24 16.32 15.00 19.54
214604 MOLEX 1054302308 8 23.74 18.82 17.50 22.04
Вилка SMD однорядная горизонтальная смазанная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
214605 MOLEX 1054302402 2 8.74 3.82 2.50 7.04 500
214606 MOLEX 1054302403 3 11.24 6.32 5.00 9.54
214607 MOLEX 1054302404 4 13.74 8.82 7.50 12.04
214608 MOLEX 1054302405 5 16.24 11.32 10.00 14.54
214609 MOLEX 1054302406 6 18.74 13.82 12.50 17.04
214610 MOLEX 1054302407 7 21.24 16.32 15.00 19.54
214611 MOLEX 1054302408 8 23.74 18.82 17.50 22.04

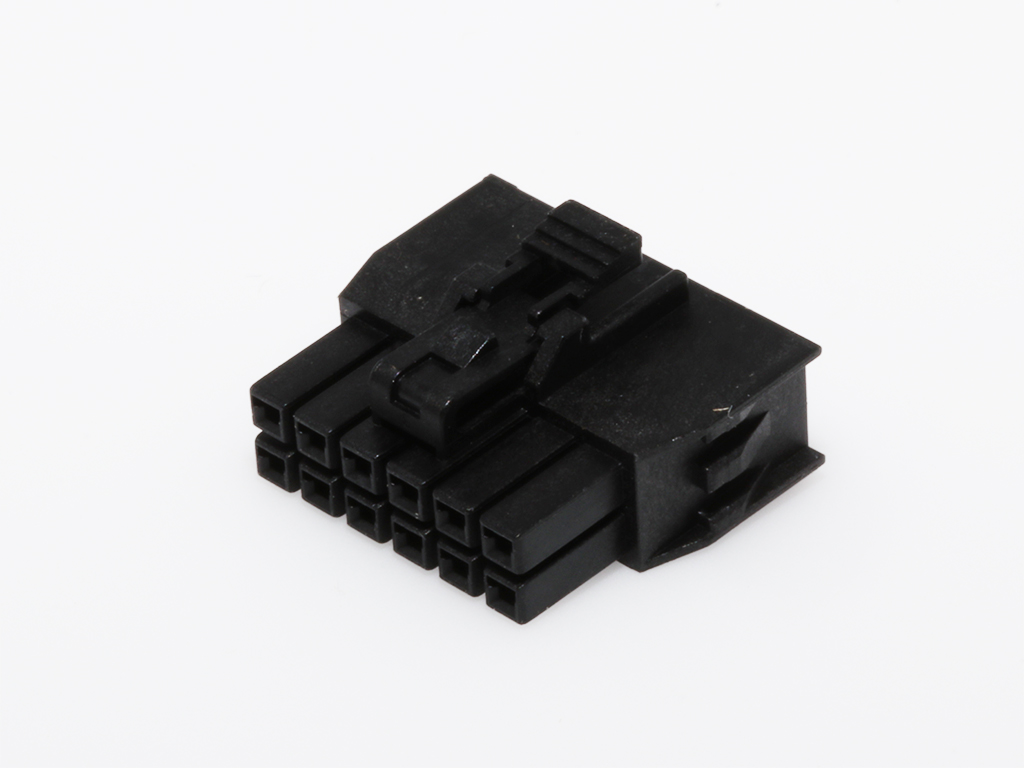

Корпус двухрядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
214612 MOLEX 1053081204 4 7.70 1050
214613 MOLEX 1053071206 6 10.20 900
214614 MOLEX 1053071208 8 12.70 750
214615 MOLEX 1053071210 10 15.20 550
214616 MOLEX 1053071212 12 17.70 500
214617 MOLEX 1053071214 14 20.20
214618 MOLEX 1053071216 16 22.70 450

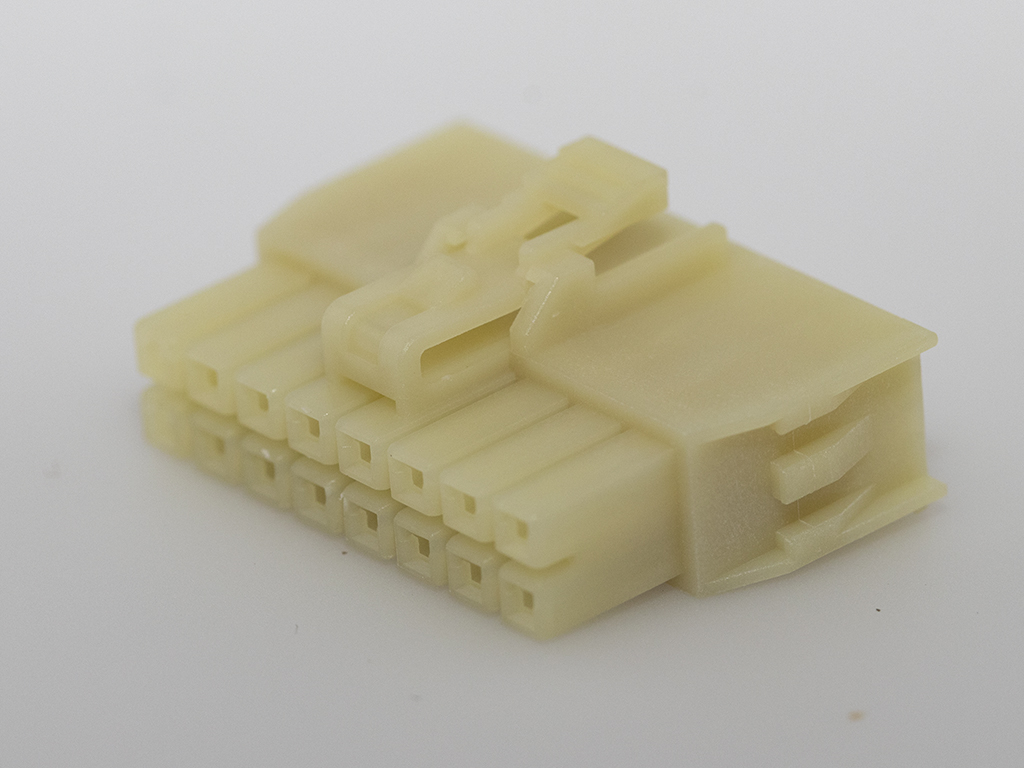

Корпус двухрядной розетки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
214619 MOLEX 1053082204 4 7.70 1050
214620 MOLEX 1053082206 6 10.20 900
214621 MOLEX 1053082208 8 12.70 750
214622 MOLEX 1053082210 10 15.20 550
214623 MOLEX 1053082212 12 17.70 500
214624 MOLEX 1053082214 14 20.20
214625 MOLEX 1053082216 16 22.70 450

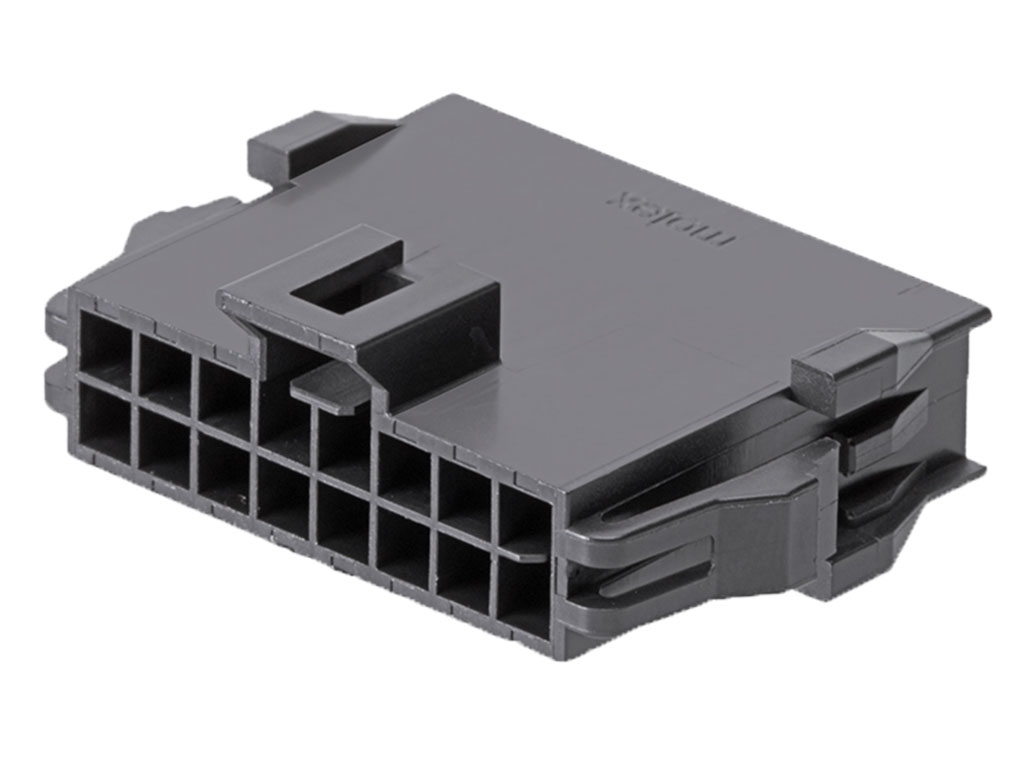

Корпус двухрядной вилки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
214626 MOLEX 2014441104 4 5.94 7.70 2100
214627 MOLEX 2014441106 6 8.44 10.20 1800
214628 MOLEX 2014441108 8 10.94 12.70 1500
214629 MOLEX 2014441110 10 13.44 15.20 1100
214630 MOLEX 2014441112 12 15.94 17.70 1000
214631 MOLEX 2014441114 14 18.44 20.20
214632 MOLEX 2014441116 16 20.94 22.70 900
Корпус двухрядной вилки на кабель с монтажом на панель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
214633 MOLEX 2014441204 4 5.94 7.70 2100
214634 MOLEX 2014441206 6 8.44 10.20 1800
214635 MOLEX 2014441208 8 10.94 12.70 1500
214636 MOLEX 2014441210 10 13.44 15.20 1100
214637 MOLEX 2014441212 12 15.94 17.70 1000
214638 MOLEX 2014441214 14 18.44 20.20
214639 MOLEX 2014441216 16 20.94 22.70 900
Корпус двухрядной вилки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
214640 MOLEX 2014442104 4 5.94 7.70 2100
214641 MOLEX 2014442106 6 8.44 10.20 1800
214964 MOLEX 2014442108 8 10.94 12.70 1500
215112 MOLEX 2014442110 10 13.44 15.20 1100
218792 MOLEX 2014442112 12 15.94 17.70 1000
218819 MOLEX 2014442114 14 18.44 20.20
219082 MOLEX 2014442116 16 20.94 22.70 900

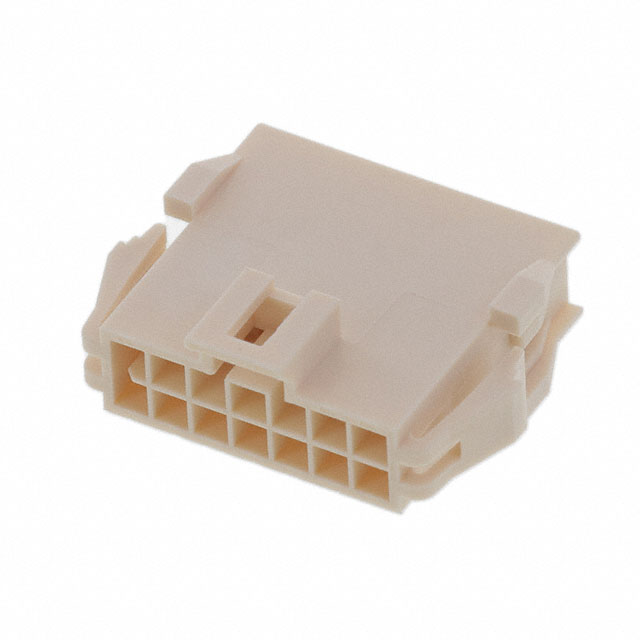

Корпус двухрядной вилки на кабель с монтажом на панель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
219928 MOLEX 2014442204 4 5.94 7.70 2100
219929 MOLEX 2014442206 6 8.44 10.20 1800
219930 MOLEX 2014442208 8 10.94 12.70 1500
219931 MOLEX 2014442210 10 13.44 15.20 1100
219932 MOLEX 2014442212 12 15.94 17.70 1000
219933 MOLEX 2014442214 14 18.44 20.20
219934 MOLEX 2014442216 16 20.94 22.70 900

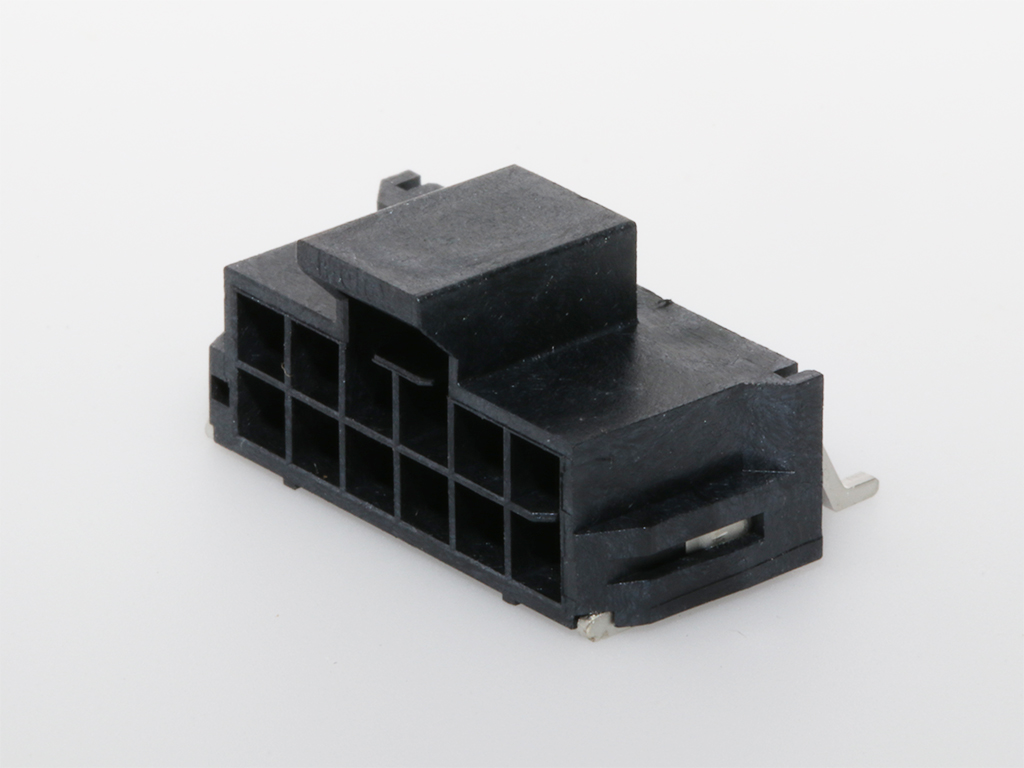

Вилка SMD двухрядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
219935 MOLEX 1054051104 4 8.74 3.82 2.50 7.04 500
219936 MOLEX 1054051106 6 11.24 5.07 5.00 9.54
219937 MOLEX 1054051108 8 13.74 6.32 7.50 12.04
219938 MOLEX 1054051110 10 16.24 7.57 10.00 14.54
219939 MOLEX 1054051112 12 18.74 8.82 12.50 17.04
219940 MOLEX 1054051114 14 21.24 10.07 15.00 19.54
219941 MOLEX 1054051116 16 23.74 11.32 17.50 22.04
Вилка SMD двухрядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
219942 MOLEX 1054051204 4 8.74 3.82 2.50 7.04 500
219943 MOLEX 1054051206 6 11.24 5.07 5.00 9.54
219944 MOLEX 1054051208 8 13.74 6.32 7.50 12.04
219945 MOLEX 1054051210 10 16.24 7.57 10.00 14.54
219946 MOLEX 1054051212 12 18.74 8.82 12.50 17.04
219947 MOLEX 1054051214 14 21.24 10.07 15.00 19.54
219948 MOLEX 1054051216 16 23.74 11.32 17.50 22.04
Вилка SMD двухрядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
219949 MOLEX 1054051304 4 8.74 3.82 2.50 7.04 500
219950 MOLEX 1054051306 6 11.24 5.07 5.00 9.54
219951 MOLEX 1054051308 8 13.74 6.32 7.50 12.04
219952 MOLEX 1054051310 10 16.24 7.57 10.00 14.54
219953 MOLEX 1054051312 12 18.74 8.82 12.50 17.04
219954 MOLEX 1054051314 14 21.24 10.07 15.00 19.54
219955 MOLEX 1054051316 16 23.74 11.32 17.50 22.04
Вилка SMD двухрядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
219956 MOLEX 1054051404 4 8.74 3.82 2.50 7.04 500
219957 MOLEX 1054051406 6 11.24 5.07 5.00 9.54
219958 MOLEX 1054051408 8 13.74 6.32 7.50 12.04
219959 MOLEX 1054051410 10 16.24 7.57 10.00 14.54
219960 MOLEX 1054051412 12 18.74 8.82 12.50 17.04
219961 MOLEX 1054051414 14 21.24 10.07 15.00 19.54
219962 MOLEX 1054051416 16 23.74 11.32 17.50 22.04
Вилка SMD двухрядная горизонтальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
219963 MOLEX 1054052104 4 8.74 3.82 2.50 7.04 500
219964 MOLEX 1054052106 6 11.24 5.07 5.00 9.54
219965 MOLEX 1054052108 8 13.74 6.32 7.50 12.04
219966 MOLEX 1054052110 10 16.24 7.57 10.00 14.54
219967 MOLEX 1054052112 12 18.74 8.82 12.50 17.04
219968 MOLEX 1054052114 14 21.24 10.07 15.00 19.54
219969 MOLEX 1054052116 16 23.74 11.32 17.50 22.04
Вилка SMD двухрядная горизонтальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
219970 MOLEX 1054052204 4 8.74 3.82 2.50 7.04 500
219971 MOLEX 1054052206 6 11.24 5.07 5.00 9.54
219972 MOLEX 1054052208 8 13.74 6.32 7.50 12.04
219973 MOLEX 1054052210 10 16.24 7.57 10.00 14.54
219974 MOLEX 1054052212 12 18.74 8.82 12.50 17.04
219975 MOLEX 1054052214 14 21.24 10.07 15.00 19.54
219976 MOLEX 1054052216 16 23.74 11.32 17.50 22.04
Вилка SMD двухрядная горизонтальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
219977 MOLEX 1054052304 4 8.74 3.82 2.50 7.04 500
219978 MOLEX 1054052306 6 11.24 5.07 5.00 9.54
219979 MOLEX 1054052308 8 13.74 6.32 7.50 12.04
219980 MOLEX 1054052310 10 16.24 7.57 10.00 14.54
219981 MOLEX 1054052312 12 18.74 8.82 12.50 17.04
219982 MOLEX 1054052314 14 21.24 10.07 15.00 19.54
219983 MOLEX 1054052316 16 23.74 11.32 17.50 22.04
Вилка SMD двухрядная горизонтальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
219984 MOLEX 1054052404 4 8.74 3.82 2.50 7.04 500
219985 MOLEX 1054052406 6 11.24 5.07 5.00 9.54
219986 MOLEX 1054052408 8 13.74 6.32 7.50 12.04
219987 MOLEX 1054052410 10 16.24 7.57 10.00 14.54
219988 MOLEX 1054052412 12 18.74 8.82 12.50 17.04
219989 MOLEX 1054052414 14 21.24 10.07 15.00 19.54
219990 MOLEX 1054052416 16 23.74 11.32 17.50 22.04
Вилка SMD двухрядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
219991 MOLEX 1054291104 4 8.23 2.50 6.11 300
219992 MOLEX 1054291106 6 10.73 5.00 8.61
219993 MOLEX 1054291108 8 13.23 7.50 11.11
219994 MOLEX 1054291110 10 15.73 10.00 13.61
219995 MOLEX 1054291112 12 18.23 12.50 16.11
219996 MOLEX 1054291114 14 20.73 15.00 18.61
219997 MOLEX 1054291116 16 23.23 17.50 21.11
Вилка SMD двухрядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
219998 MOLEX 1054291204 4 8.23 2.50 6.11 300
219999 MOLEX 1054291206 6 10.73 5.00 8.61
220000 MOLEX 1054291208 8 13.23 7.50 11.11
220001 MOLEX 1054291210 10 15.73 10.00 13.61
220002 MOLEX 1054291212 12 18.23 12.50 16.11
220003 MOLEX 1054291214 14 20.73 15.00 18.61
220004 MOLEX 1054291216 16 23.23 17.50 21.11
Вилка SMD двухрядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220005 MOLEX 1054291304 4 8.23 2.50 6.11 300
220006 MOLEX 1054291306 6 10.73 5.00 8.61
220007 MOLEX 1054291308 8 13.23 7.50 11.11
220008 MOLEX 1054291310 10 15.73 10.00 13.61
220009 MOLEX 1054291312 12 18.23 12.50 16.11
220010 MOLEX 1054291314 14 20.73 15.00 18.61
220011 MOLEX 1054291316 16 23.23 17.50 21.11
Вилка SMD двухрядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220012 MOLEX 1054291404 4 8.23 2.50 6.11 300
220013 MOLEX 1054291406 6 10.73 5.00 8.61
220014 MOLEX 1054291408 8 13.23 7.50 11.11
220015 MOLEX 1054291410 10 15.73 10.00 13.61
220016 MOLEX 1054291412 12 18.23 12.50 16.11
220017 MOLEX 1054291414 14 20.73 15.00 18.61
220018 MOLEX 1054291416 16 23.23 17.50 21.11
Вилка SMD двухрядная вертикальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220019 MOLEX 1054292104 4 8.23 2.50 6.11 300
220020 MOLEX 1054292106 6 10.73 5.00 8.61
220021 MOLEX 1054292108 8 13.23 7.50 11.11
220022 MOLEX 1054292110 10 15.73 10.00 13.61
220023 MOLEX 1054292112 12 18.23 12.50 16.11
220024 MOLEX 1054292114 14 20.73 15.00 18.61
220025 MOLEX 1054292116 16 23.23 17.50 21.11
Вилка SMD двухрядная вертикальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220026 MOLEX 1054292204 4 8.23 2.50 6.11 300
220027 MOLEX 1054292206 6 10.73 5.00 8.61
220028 MOLEX 1054292208 8 13.23 7.50 11.11
220029 MOLEX 1054292210 10 15.73 10.00 13.61
220030 MOLEX 1054292212 12 18.23 12.50 16.11
220031 MOLEX 1054292214 14 20.73 15.00 18.61
220032 MOLEX 1054292216 16 23.23 17.50 21.11
Вилка SMD двухрядная вертикальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220033 MOLEX 1054292304 4 8.23 2.50 6.11 300
220034 MOLEX 1054292306 6 10.73 5.00 8.61
220035 MOLEX 1054292308 8 13.23 7.50 11.11
220036 MOLEX 1054292310 10 15.73 10.00 13.61
220037 MOLEX 1054292312 12 18.23 12.50 16.11
220038 MOLEX 1054292314 14 20.73 15.00 18.61
220039 MOLEX 1054292316 16 23.23 17.50 21.11
Вилка SMD двухрядная вертикальная, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220040 MOLEX 1054292404 4 8.23 2.50 6.11 300
220041 MOLEX 1054292406 6 10.73 5.00 8.61
220042 MOLEX 1054292408 8 13.23 7.50 11.11
220043 MOLEX 1054292410 10 15.73 10.00 13.61
220044 MOLEX 1054292412 12 18.23 12.50 16.11
220045 MOLEX 1054292414 14 20.73 15.00 18.61
220046 MOLEX 1054292416 16 23.23 17.50 21.11



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
Поиск электронных компонентов   Лучший отечественный поисковик     ©1990-2024 Компания ДАРТ. Все права защищены.
