Разъемы >> Соединители межплатные

шаг 5,08 мм

(шаг между выводами в ряду 5,08 мм)

Максимальный ток: 7 A AC/DC
Материал изолятора: высокотемпературный пластик
                                     (UL94V-0)/золочение/лужение
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение/лужение
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

     Вилки штыревые (штыревые линейки, штыревые соединители, штыревые разъемы) с шагом 5,08 мм изготавливаются на фабрике в виде линеек с надрезанным изолятором по 1x20 контактов.
     Затем они могут быть разрезаны на фабрике на специальном приспособлении на требуемое количество контактов: однорядные вилки режутся на любое количество контактов: 1, 2, 3... и т.д.
     Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

     Гнезда для штыревых вилок изготавливаются методом литья сразу на нужное количество контактов.

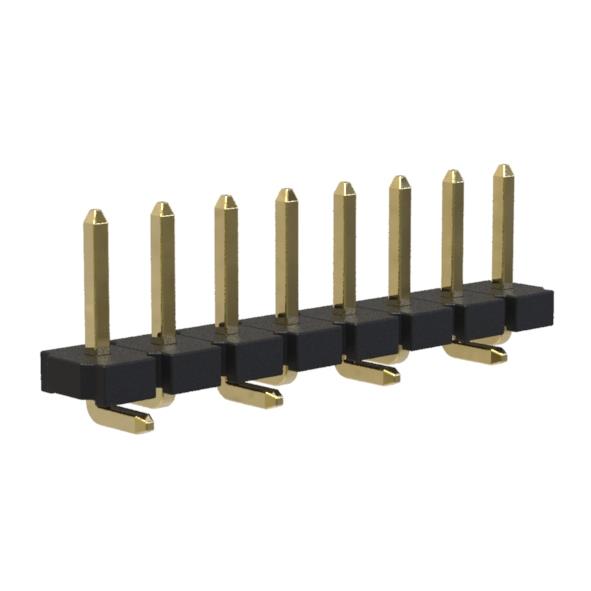

BL1125-11xxM-01 серия, Вилки открытые прямые однорядные для поверхностного (SMD) монтажа, шаг 5,08 мм, 1x20 контактов
BL1125-11xxM-01
серия

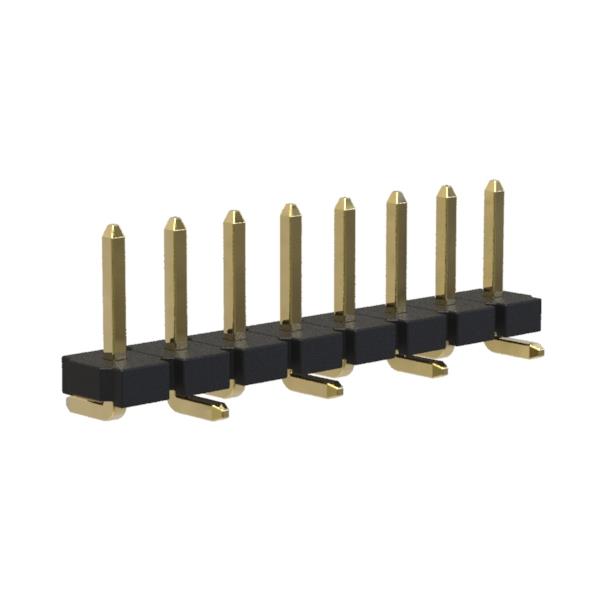

BL1125-11xxM-02 серия, Вилки открытые прямые однорядные для поверхностного (SMD) монтажа, шаг 5,08 мм, 1x20 контактов
BL1125-11xxM-02
серия

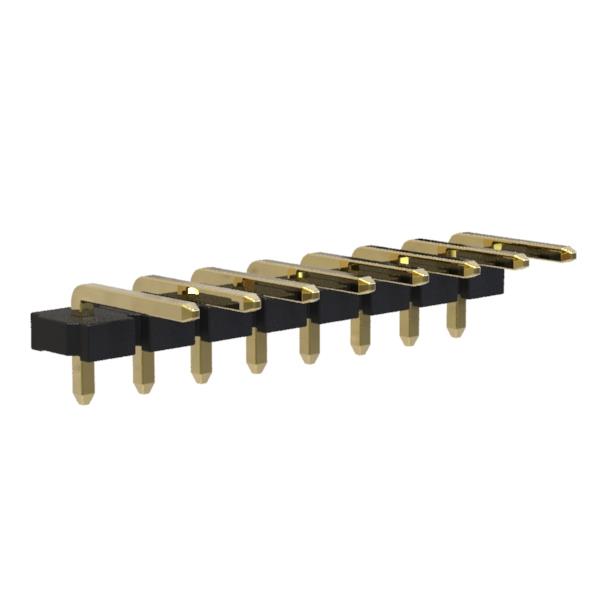

BL1125-11xxR серия, Вилки открытые угловые однорядные, шаг 5,08 мм, 1x20 контактов
BL1125-11xxR
серия

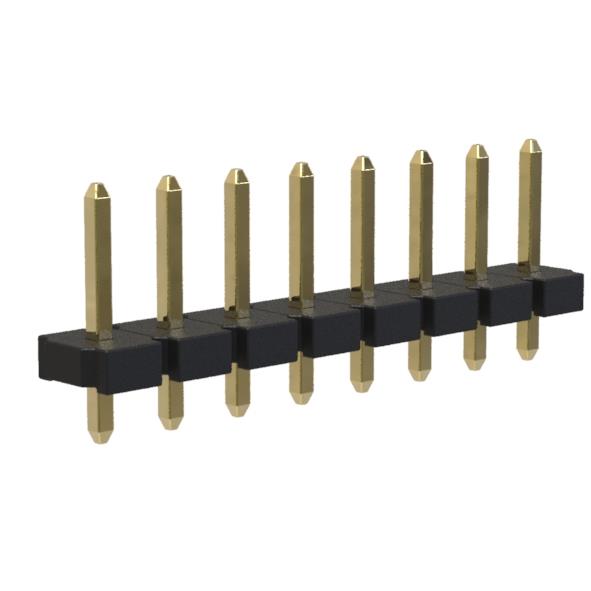

BL1125-11xxS серия, Вилки открытые прямые однорядные, шаг 5,08 мм, 1x20 контактов
BL1125-11xxS
серия

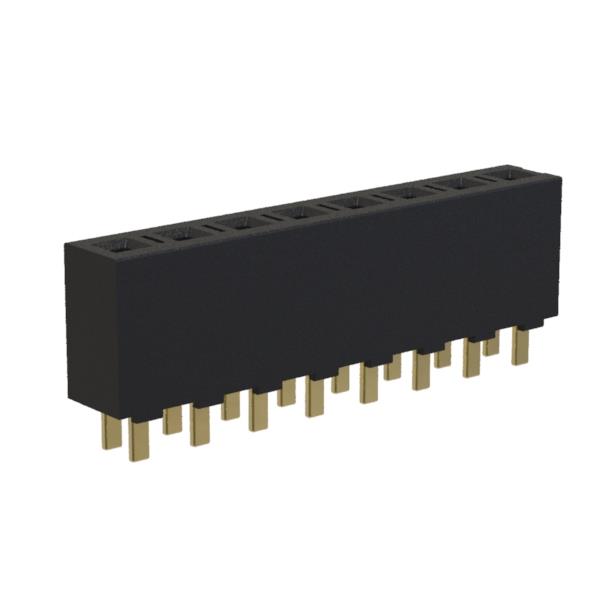

BL2189-01xxS серия, Розетки однорядные прямые, шаг 5,08 мм, 1x20 контактов
BL2189-01xxS
серия
BL2189-01xxM серия, Розетки однорядные SMD прямые, шаг 5,08 мм, 1x20 контактов
BL2189-01xxM
серия
