Корпуса комбинированных D-SUB разъемов
Коаксиальные
прямые комбинированные D-SUB
Коаксиальные
угловые комбинированные D-SUB
40A
Мощные прямые комбинированные D-SUB
20A
Мощные угловые комбинированные D-SUB
40A
Мощные угловые комбинированные D-SUB
|
|

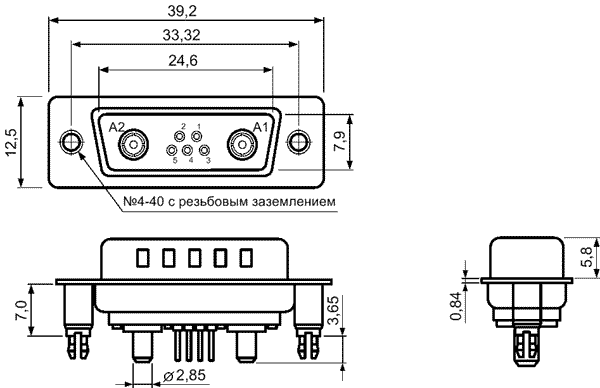

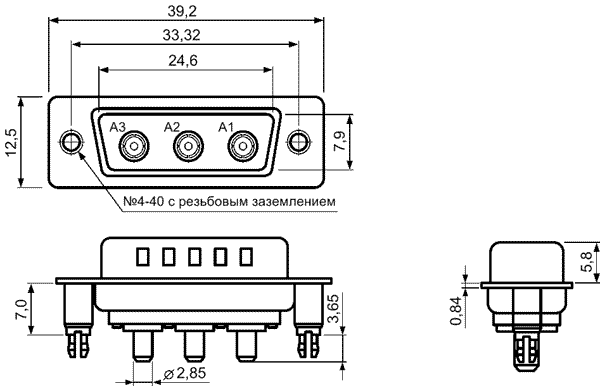

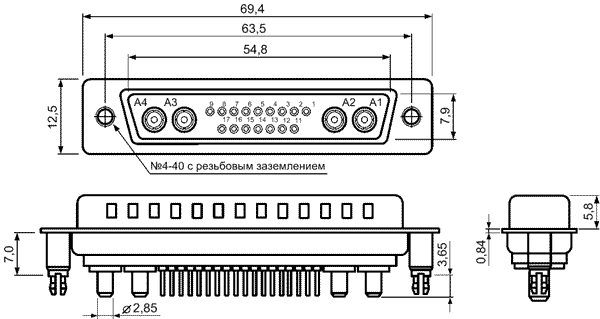

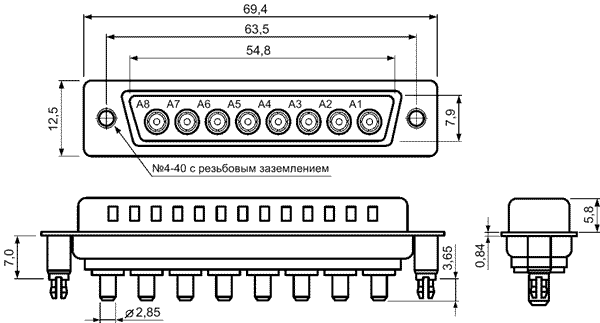

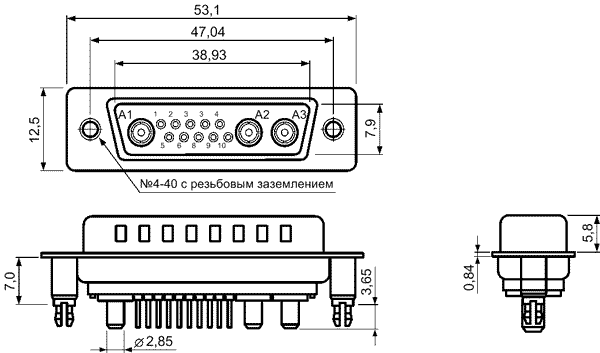

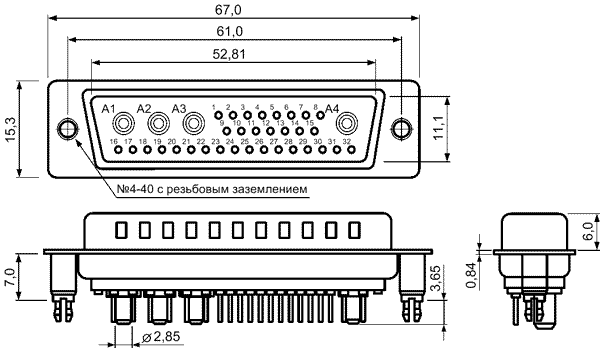

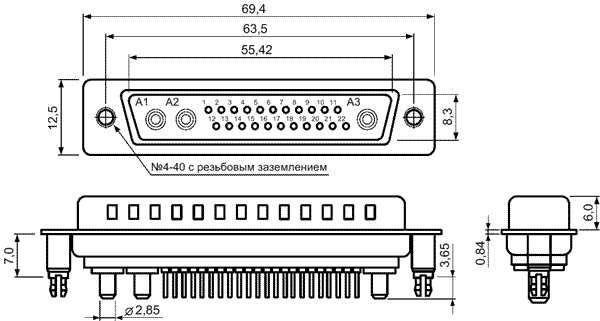

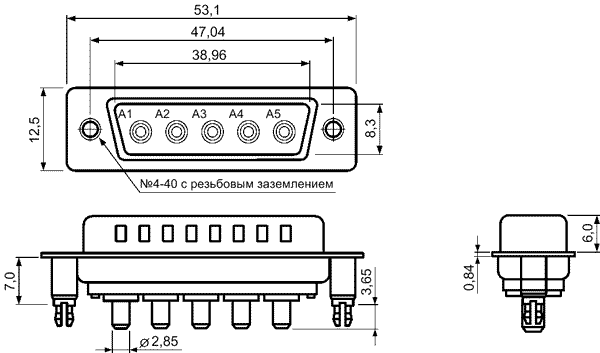

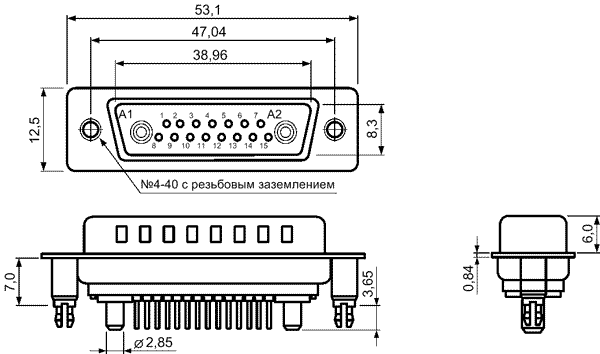

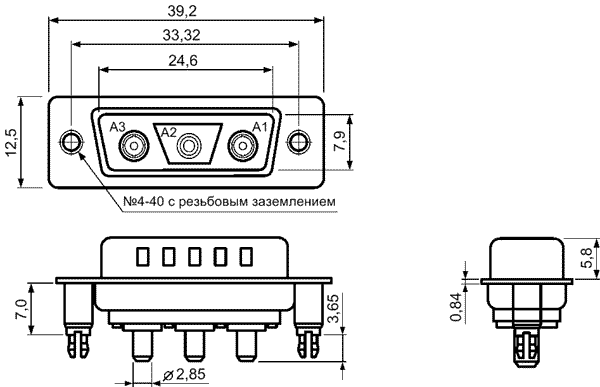

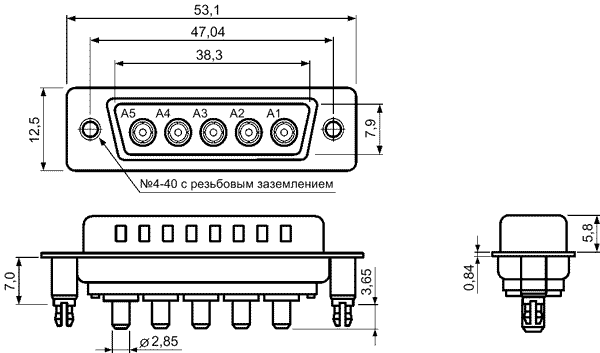

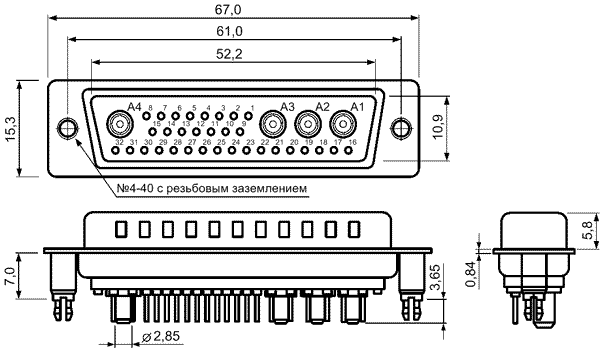

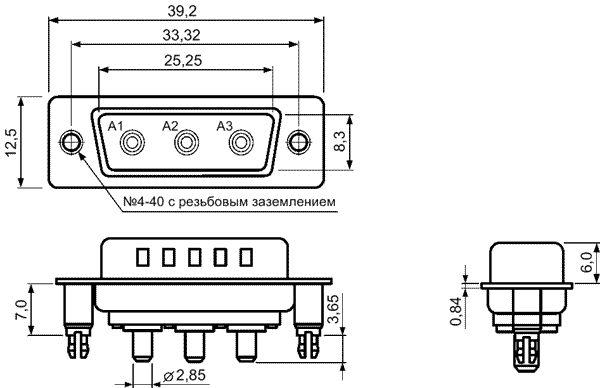

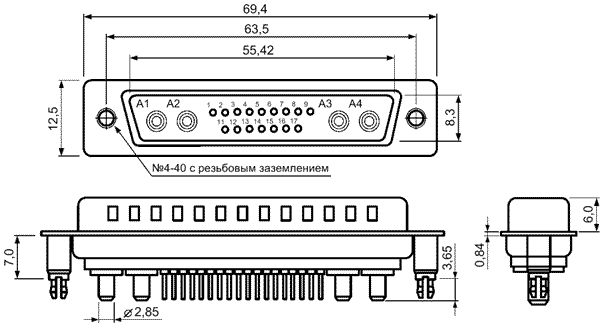

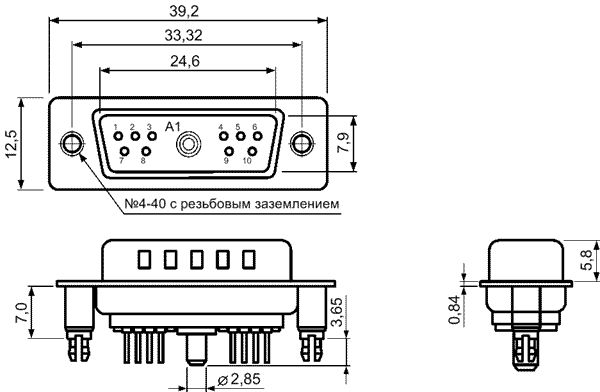

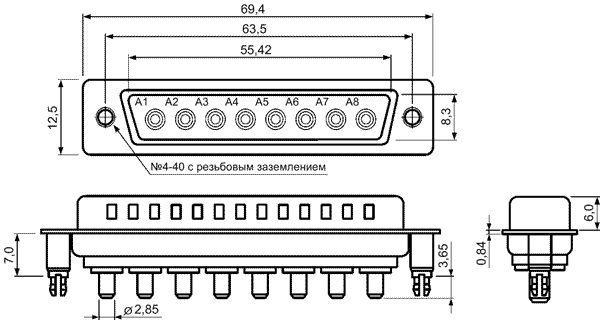

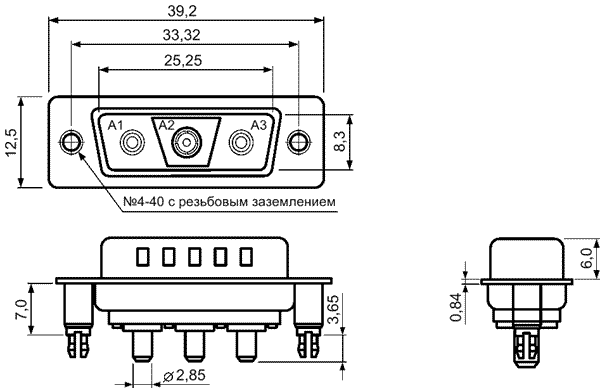

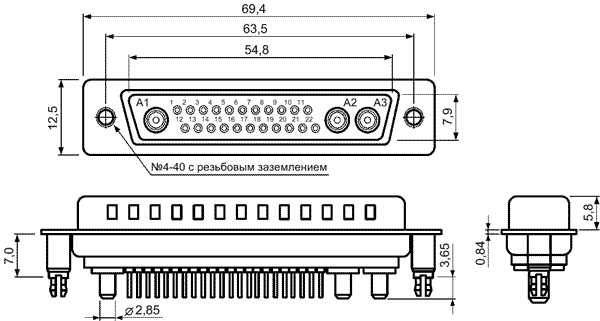

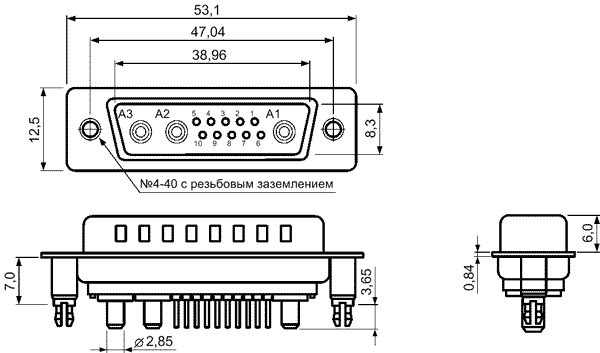

Стандартные 4-40 UNC с резьбовым заземлением.
Комбинированные со штампованными сигнальными и цанговыми 20А силовыми
контактами.
Верхний вход.
Металлический кожух с заземляющими зазубринами.
Возможны заклепанные шестигранные гайки или крепеж.
|
|
| 13W3 |
|
S |
|
P |
|
V |
|
3 |
|
2 |
|
1 |
|
20 |
|
D00 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
1) Серия:
C3W3, 3W3C, C7W2, 11W1, C5W5, 13W3,
17W2, C8W8, 21W4, 25W3, 36W4
2) Тип:
P0: вилка
S0: розетка
3) Тип контакта:
P: мощный контакт
4) Тип хвостовика контакта:
V: прямой DIP
5) Покрытие коаксиальных контактов:
2: Частичное золочение поверх
никелерования
3: Частичное золочение 15мкм
поверх никелерования
4: Частичное золочение 30мкм
поверх никелерования
5: Частичное золочение 50мкм
поверх никелерования
6) Покрытие сигнальных контактов:
2: Частичное золочение поверх
никелерования
3: Частичное золочение 15мкм
поверх никелерования
4: Частичное золочение 30мкм
поверх никелерования
0: без сигнального контакта
7) Цвет изолятора:
1: черный
6: зеленый
8) Характеристики:
20: 20 А
9) Тип монтажа:
000: с отверстием d=3.05мм на кожухе
A00: приклепанная закрытая
гайка 4-40 UNC спереди
B00: приклепанная открытая
гайка 4-40 UNC спереди
C00: приклепанная открытая
гайка 4-40 UNC сзади
D00: приклепанная стойка 4-40 UNC с защелкой в плату
|
