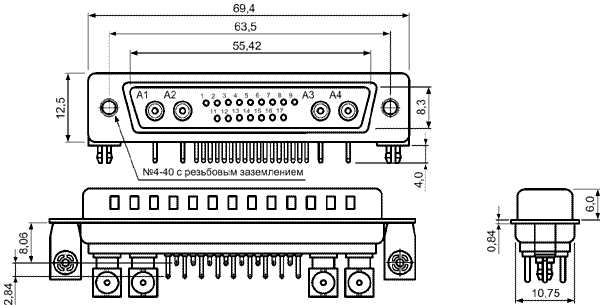

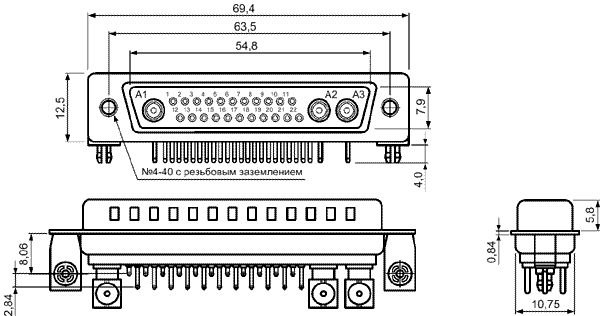

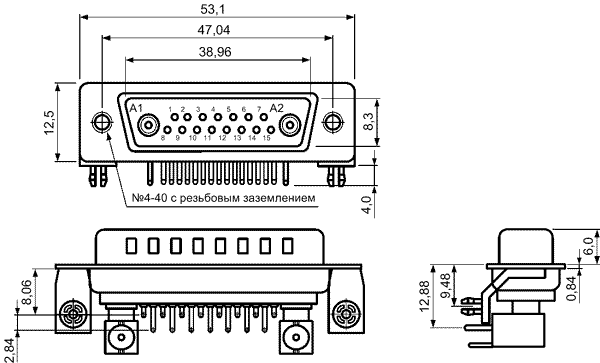

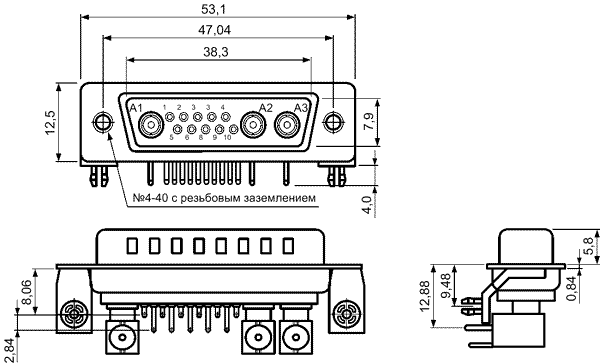

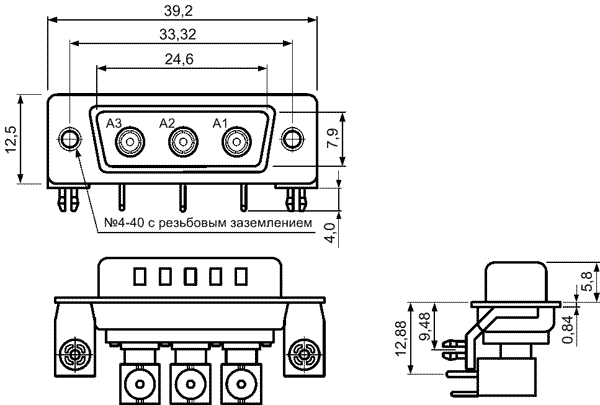

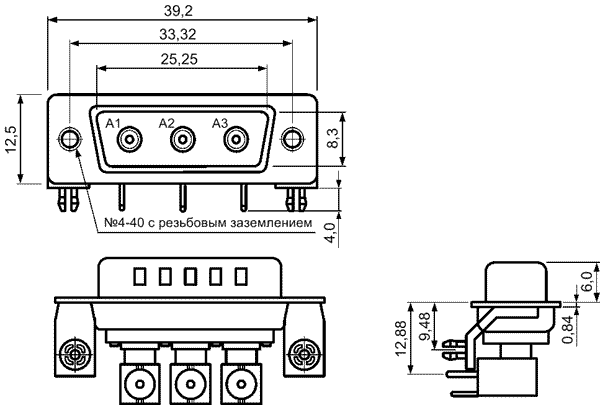

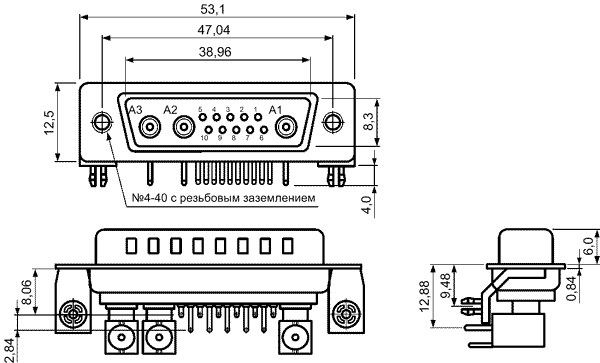

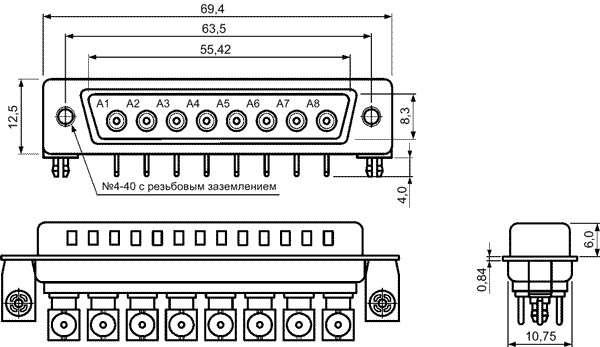

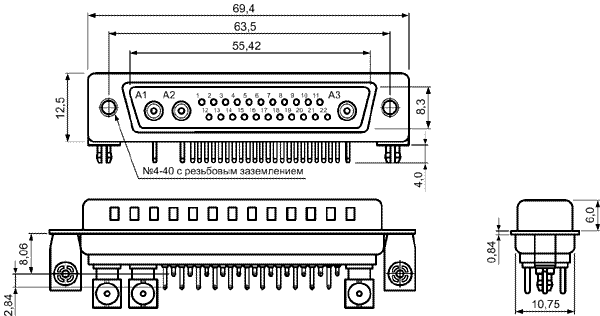

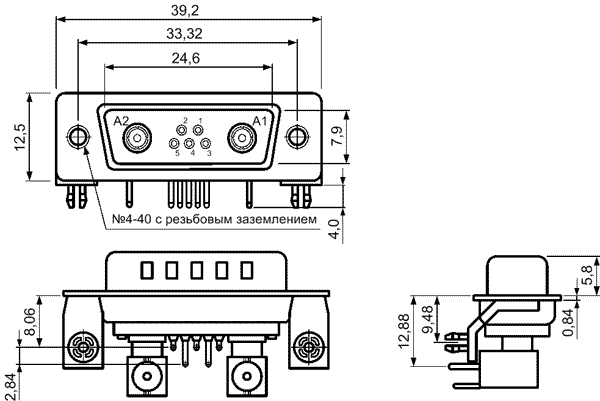

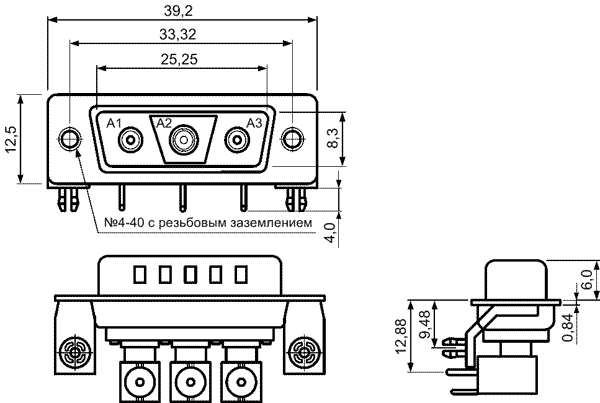

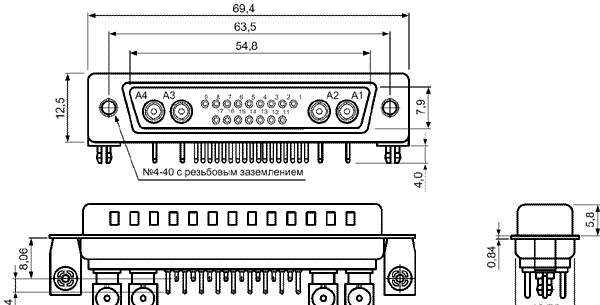

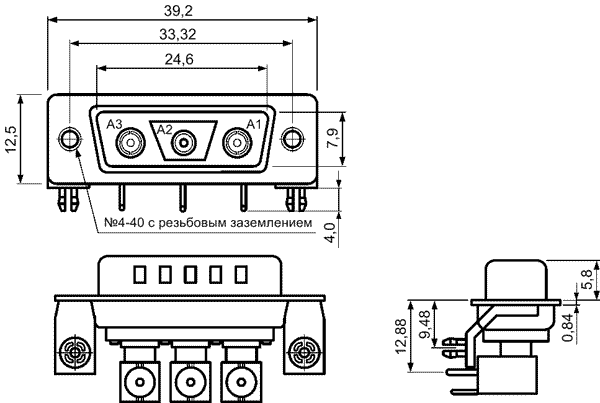

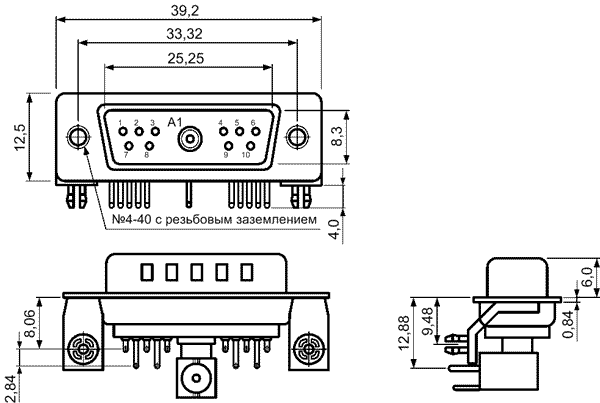

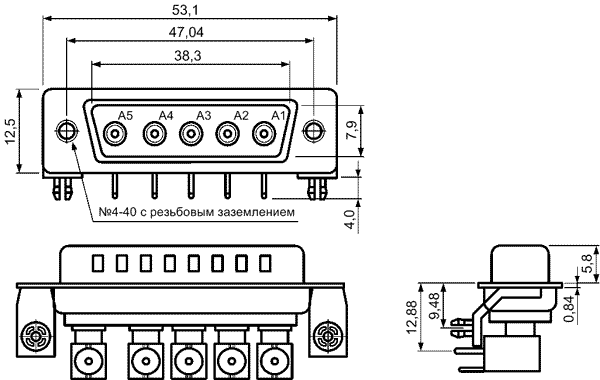

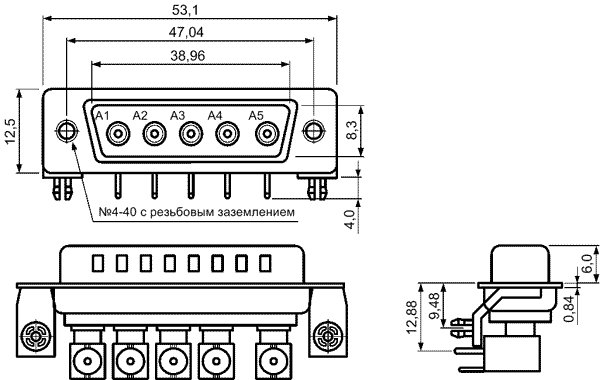

Стандартные 4-40 UNC с резьбовым заземлением
Комбинированные со штампованными сигнальными и цанговыми коаксиальными
контактами.
Верхний вход.
Металлический кожух с заземляющими зазубринами.
Возможны заклепанные шестигранные гайки или крепеж.
|
|
| 13W3 |
|
S |
|
C |
|
H |
|
3 |
|
2 |
|
1 |
|
75 |
|
I10 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
1) Серия:
C3W3, 3W3C, C7W2, 11W1, C5W5, 13W3,
17W2, C8W8, 21W4, 25W3
2) Тип:
P0: вилка
S0: розетка
3) Тип контакта:
C: коаксиальный
4) Тип хвостовика контакта:
H: угловой DIP
5) Покрытие коаксиальных контактов:
2: Частичное золочение поверх
никелерования
3: Частичное золочение 15мкм
поверх никелерования
4: Частичное золочение 30мкм
поверх никелерования
5: Частичное золочение 50мкм
поверх никелерования
6) Покрытие сигнальных контактов:
2: Частичное золочение поверх
никелерования
3: Частичное золочение 15мкм
поверх никелерования
4: Частичное золочение 30мкм
поверх никелерования
0: без сигнального контакта
7) Цвет изолятора:
1: черный
6: зеленый
8) Характеристики:
50: 50 Ом
75: 75 Ом
9) Тип монтажа:
000: с отверстием d=3.05мм на кожухе
A00: приклепанная закрытая
гайка 4-40 UNC спереди
B00: приклепанная открытая
гайка 4-40 UNC спереди
C00: приклепанная открытая
гайка 4-40 UNC сзади
I00: втулка 4-40 UNC с заземлением
отверстие 3,2 мм
I10: втулка 4-40 UNC с заземлением
с защелкой (стандарт)
|
