| Разъемы для плоского кабеля (шлейфа) серии IDC > 1.27x2.54 мм |

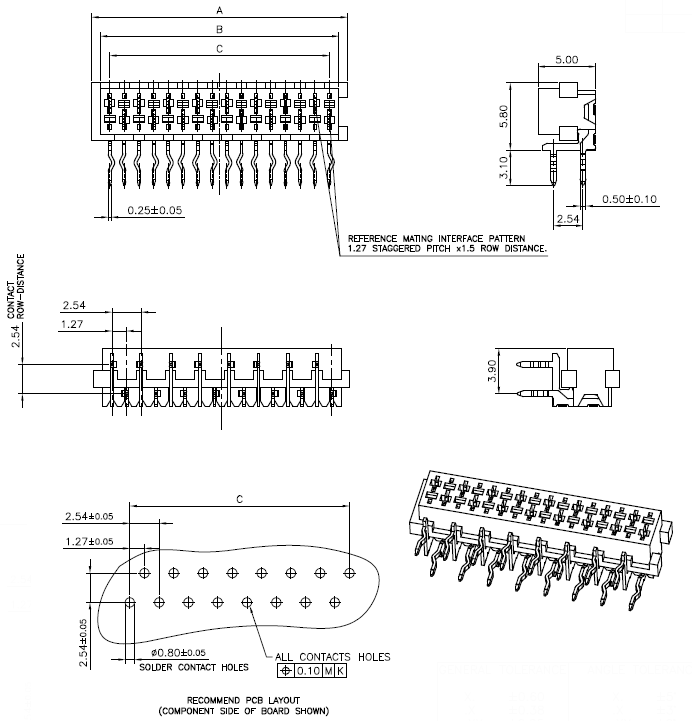

DS1015-05-XXR6 (KLS1-204FR-XX-R) серия |
|
розетки IDC Micro Match на плату угловые, шаг 2,54 x 1.27 мм
|
|
|
| DS1015-05 |
- |
XX |
- |
R |
6 |
| 1 |
|
2 |
|
3 |
4 |
1) серия
2) количество контактов
3) R: красный цвет изолятора
4) 6: лужение контактов
8: золочение контактов
|
Розетки IDC Micro Match на плату угловые серии DS1015-05-XXR6 (KLS1-204FR-XX-R), шаг 1.27x2.54 мм предназначены для применения внутри электронной аппаратуры.
Розетки IDC Micro Match на плату угловые серии DS1015-05-XXR6 (KLS1-204FR-XX-R), шаг 1.27x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: термосластик (UL94V-0)
Контакты: медный сплав
|
| 136524 |
DS1015-05-04R6 |
KLS1-204FR-04-R |
4 |
6.96 |
5.46 |
3.81 |
| 136525 |
DS1015-05-06R6 |
KLS1-204FR-06-R |
6 |
9.50 |
8.00 |
6.35 |
| 136526 |
DS1015-05-08R6 |
KLS1-204FR-08-R |
8 |
12.04 |
10.54 |
8.89 |
| 136527 |
DS1015-05-10R6 |
KLS1-204FR-10-R |
10 |
14.58 |
13.08 |
11.43 |
| 136528 |
DS1015-05-12R6 |
KLS1-204FR-12-R |
12 |
17.12 |
15.62 |
13.97 |
| 136529 |
DS1015-05-14R6 |
KLS1-204FR-14-R |
14 |
19.66 |
18.16 |
16.51 |
| 136530 |
DS1015-05-16R6 |
KLS1-204FR-16-R |
16 |
22.20 |
20.70 |
19.05 |
| 136531 |
DS1015-05-18R6 |
KLS1-204FR-18-R |
18 |
24.74 |
23.24 |
21.59 |
| 136532 |
DS1015-05-20R6 |
KLS1-204FR-20-R |
20 |
27.28 |
25.78 |
24.13 |
| 136533 |
DS1015-05-22R6 |
KLS1-204FR-22-R |
22 |
29.82 |
28.32 |
26.67 |
| 136534 |
DS1015-05-24R6 |
KLS1-204FR-24-R |
24 |
32.36 |
30.86 |
29.21 |
| 136535 |
DS1015-05-26R6 |
KLS1-204FR-26-R |
26 |
34.90 |
33.40 |
31.75 |
|
 |
|
|
|
|
